Форма уплотнения 1
Наружный конус 24° с кольцом круглого сечения
Модель

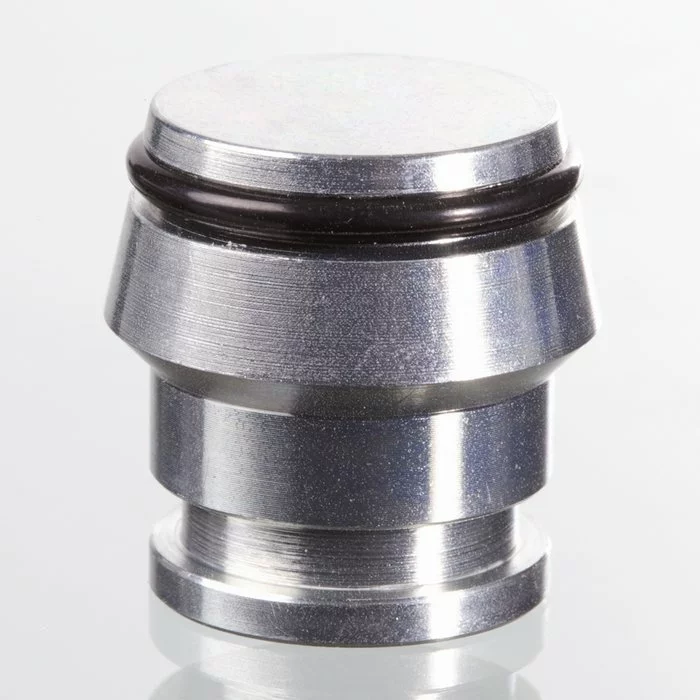

Заглушка без накидной гайки
Конструкция
прямые
_____
DIN 2353
ISO 8434-1
Материал
Сталь
Защита поверхности
Гальваническое покрытие

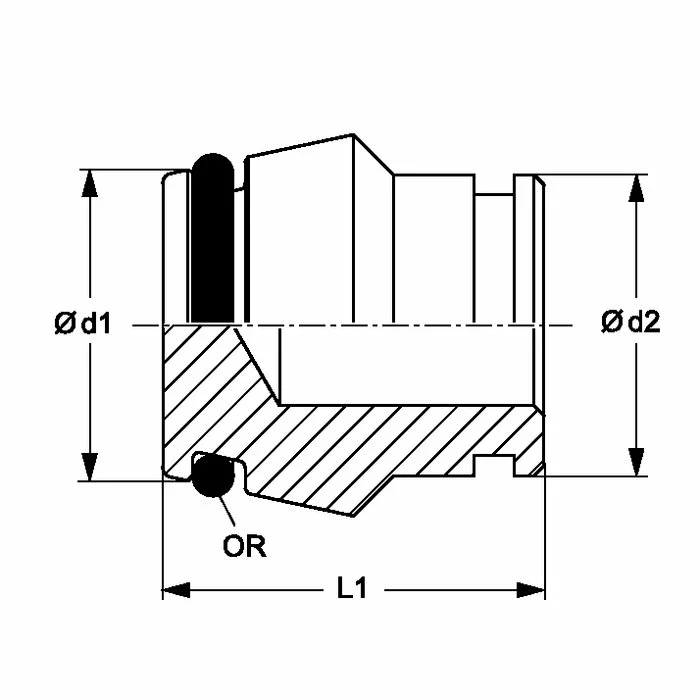

| Наименование | Серия | Рабочее давление, бар | Ø d1 mm |
Ø d2 mm |
L1 mm |
Кольцо круглого сечения |
|---|---|---|---|---|---|---|
| BZL NW 04 | L | PN 315 | 6.6 | 6 | 18.5 | 4.0 x 1.5 |
| BZL NW 06 | L | PN 315 | 8.5 | 8 | 18.0 | 6.0 x 1.5 |
| BZL NW 08 | L | PN 315 | 10.6 | 10 | 19.5 | 7.5 x 1.5 |
| BZL NW 10 | L | PN 315 | 12.6 | 12 | 19.0 | 9.0 x 1.5 |
| BZL NW 13 | L | PN 315 | 15.5 | 15 | 19.0 | 12.0 x 2.0 |
| BZL NW 16 | L | PN 315 | 18.6 | 18 | 22.0 | 15.0 x 2.0 |
| BZL NW 20 | L | PN 160 | 22.6 | 22 | 22.0 | 20.0 x 2.0 |
| BZL NW 25 | L | PN 160 | 28.5 | 28 | 23.5 | 26.0 x 2.0 |
| BZL NW 32 | L | PN 160 | 36.0 | 35 | 27.0 | 32.0 x 2.5 |
| BZL NW 40 | L | PN 160 | 43.0 | 42 | 27.5 | 38.0 x 2.5 |
| BZS NW 10 | S | PN 630 | 14.5 | 14 | 21.0 | 10.0 x 2.0 |
| BZS NW 13 | S | PN 400 | 16.5 | 16 | 22.0 | 12.0 x 2.0 |
| BZS NW 16 | S | PN 400 | 20.9 | 20 | 26.5 | 16.3 x 2.4 |
| BZS NW 20 | S | PN 400 | 25.9 | 25 | 27.5 | 20.3 x 2.4 |
| BZS NW 25 | S | PN 400 | 31.0 | 30 | 28.5 | 25.3 x 2.4 |
| BZS NW 32 | S | PN 315 | 39.0 | 38 | 32.5 | 33.3 x 2.4 |
