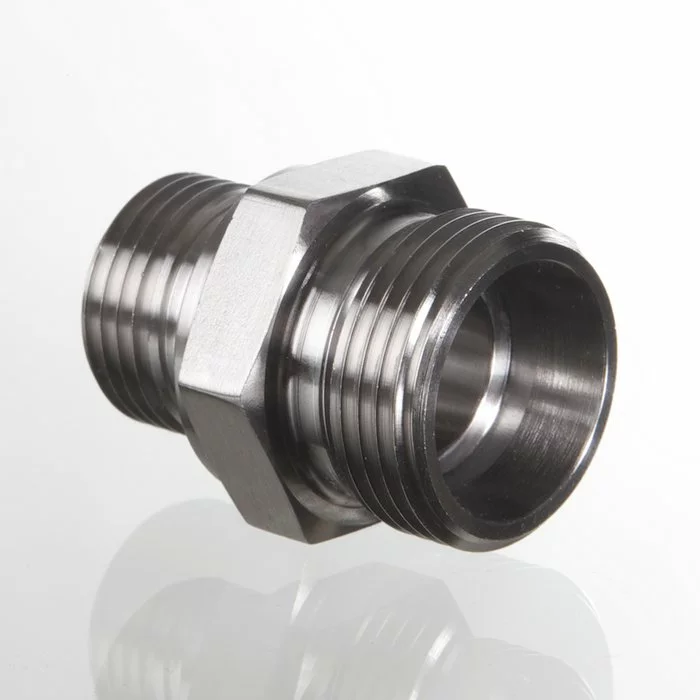

Ввертное резьбовое соединение - XVR VA

Код товара: 678879318
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба BSP, цилиндрическая

Форма уплотнения 1

Форма B

Соединение 2

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2

Внутренний конус 24°

Модель

Ввертное резьбовое соединение

Конструкция

прямые

_____

DIN 3901

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

нержавеющая сталь


Изделие

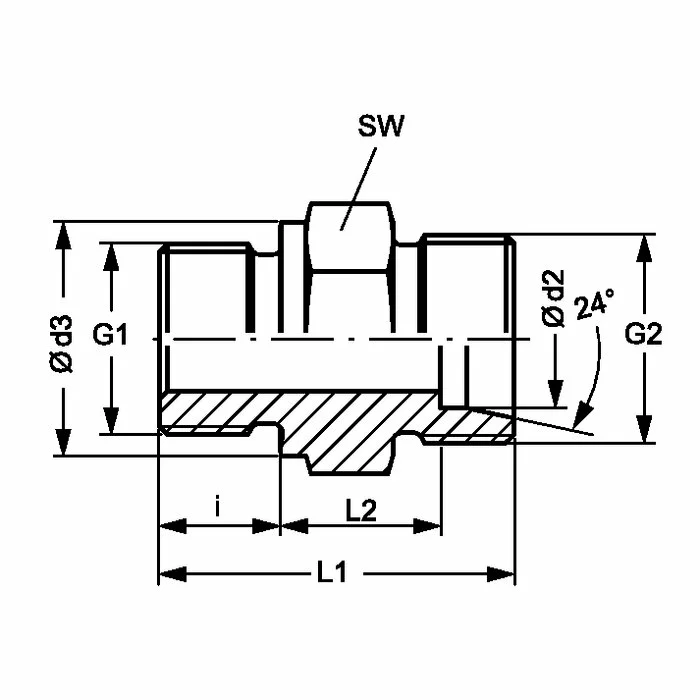

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 Ø d3
mm		 i
mm		 L1
mm		 L2
mm		 SW
mm
XVR NW 04 HL VA L PN 315 6 G 1/8" -28 M 12 x 1,5 14 8 23.5 8.5 14
XVR NW 04 HL 1/4 VA L PN 315 6 G 1/4" -19 M 12 x 1,5 18 12 29.0 10.0 19
XVR NW 04 HL 3/8 VA L PN 315 6 G 3/8" -19 M 12 x 1,5 22 12 30.5 11.5 22
XVR NW 04 HL 1/2 VA L PN 315 6 G 1/2" -14 M 12 x 1,5 26 14 32.0 12.0 27
XVR NW 06 HL 1/8 VA L PN 315 8 G 1/8" -28 M 14 x 1.5 14 8 24.0 9.0 14
XVR NW 06 HL VA L PN 315 8 G 1/4" -19 M 14 x 1.5 18 12 29.0 10.0 19
XVR NW 06 HL 3/8 VA L PN 315 8 G 3/8" -19 M 14 x 1.5 22 12 30.5 11.5 22
XVR NW 06 HL 1/2 VA L PN 315 8 G 1/2" -14 M 14 x 1.5 26 14 33.0 12.0 27
XVR NW 08 HL 1/8 VA L PN 315 10 G 1/8" -28 M 16 x 1.5 14 8 25.5 10.5 17
XVR NW 08 HL VA L PN 315 10 G 1/4" -19 M 16 x 1.5 18 12 30.0 11.0 19
XVR NW 08 HL 3/8 VA L PN 315 10 G 3/8" -19 M 16 x 1.5 22 12 31.5 12.5 22
XVR NW 08 HL 1/2 VA L PN 315 10 G 1/2" -14 M 16 x 1.5 26 14 34.0 13.0 27
XVR NW 08 HL 3/4 VA L PN 315 10 G 3/4" -14 M 16 x 1.5 32 16 37.0 14.0 32
XVR NW 10 HL 1/8 VA L PN 315 12 G 1/8" -28 M 18 x 1,5 14 8 26.5 11.5 19
XVR NW 10 HL 1/4 VA L PN 315 12 G 1/4" -19 M 18 x 1,5 18 12 31.0 12.0 19
XVR NW 10 HL VA L PN 315 12 G 3/8" -19 M 18 x 1,5 22 12 31.5 12.5 22
XVR NW 10 HL 1/2 VA L PN 315 12 G 1/2" -14 M 18 x 1,5 26 14 34.0 13.0 27
XVR NW 10 HL 3/4 VA L PN 315 12 G 3/4" -14 M 18 x 1,5 32 16 37.0 14.0 32
XVR NW 13 HL 1/4 VA L PN 315 15 G 1/4" -19 M 22 x 1.5 18 12 32.0 13.0 24
XVR NW 13 HL 3/8 VA L PN 250 15 G 3/8" -19 M 22 x 1.5 22 12 33.0 14.0 24
XVR NW 13 HL VA L PN 250 15 G 1/2" -14 M 22 x 1.5 26 14 35.0 14.0 27
XVR NW 13 HL 3/4 VA L PN 250 15 G 3/4" -14 M 22 x 1.5 32 16 38.0 15.0 32
XVR NW 16 HL 3/8 VA L PN 250 18 G 3/8" -19 M 26 x 1,5 22 12 33.5 14.0 27
XVR NW 16 HL VA L PN 250 18 G 1/2" -14 M 26 x 1,5 26 14 36.0 14.5 27
XVR NW 16 HL 3/4 VA L PN 250 18 G 3/4" -14 M 26 x 1,5 32 16 38.0 14.5 32
XVR NW 16 HL 1 VA L PN 250 18 G 1" -11 M 26 x 1,5 39 18 40.5 15.0 41
XVR NW 20 HL 3/8 VA L PN 160 22 G 3/8" -19 M 30 x 2 22 12 36.0 16.5 32
XVR NW 20 HL 1/2 VA L PN 160 22 G 1/2" -14 M 30 x 2 26 14 38.0 16.5 32
XVR NW 20 HL VA L PN 160 22 G 3/4" -14 M 30 x 2 32 16 40.0 16.5 32
XVR NW 20 HL 1 VA L PN 160 22 G 1" -11 M 30 x 2 39 18 43.0 17.5 41
XVR NW 20 HL 1 1/4 VA L PN 160 22 G 1.1/4" -11 M 30 x 2 49 20 46.0 18.5 50
XVR NW 25 HL 1/2 VA L PN 160 28 G 1/2" -14 M 36 x 2 26 14 40.0 18.5 41
XVR NW 25 HL 3/4 VA L PN 160 28 G 3/4" -14 M 36 x 2 32 16 41.0 17.5 41
XVR NW 25 HL VA L PN 160 28 G 1" -11 M 36 x 2 39 18 43.0 17.5 41
XVR NW 25 HL 11/4 VA L PN 160 28 G 1.1/4" -11 M 36 x 2 49 20 46.0 18.5 50
XVR NW 32 HL 1/2 VA L PN 160 35 G 1/2" -14 M 45 x 2 26 14 42.0 17.5 46
XVR NW 32 HL 3/4 VA L PN 160 35 G 3/4" -14 M 45 x 2 32 16 45.0 18.5 46
XVR NW 32 HL 1 VA L PN 160 35 G 1" -11 M 45 x 2 39 18 47.0 18.5 50
XVR NW 32 HL VA L PN 160 35 G 1.1/4" -11 M 45 x 2 49 20 48.0 17.5 50
XVR NW 32 HL 11/2 VA L PN 160 35 G 1.1/2" -11 M 45 x 2 55 22 51.0 18.5 55
XVR NW 40 HL 1 VA L PN 160 42 G 1" -11 M 52 x 2 39 18 48.0 19.0 55
XVR NW 40 HL 11/4 VA L PN 160 42 G 1.1/4" -11 M 52 x 2 49 20 50.0 19.0 55
XVR NW 40 HL VA L PN 160 42 G 1.1/2" -11 M 52 x 2 55 22 52.0 19.0 55
XVR NW 03 HS 1/8 VA S PN 400 6 G 1/8" -28 M 14 x 1.5 14 8 27.5 12.5 17
XVR NW 03 HS VA S PN 400 6 G 1/4" -19 M 14 x 1.5 18 12 32.0 13.0 19
XVR NW 03 HS 3/8 VA S PN 400 6 G 3/8" -19 M 14 x 1.5 22 12 32.5 13.5 22
XVR NW 03 HS 1/2 VA S PN 400 6 G 1/2" -14 M 14 x 1.5 26 14 35.0 14.0 27
XVR NW 03 HS 3/4 VA S PN 400 6 G 3/4" -14 M 14 x 1.5 32 16 38.0 15.0 32
XVR NW 04 HS 1/8 VA S PN 400 8 G 1/8" -28 M 16 x 1.5 14 8 27.0 12.0 17
XVR NW 04 HS VA S PN 400 8 G 1/4" -19 M 16 x 1.5 18 12 34.0 15.0 19
XVR NW 04 HS 3/8 VA S PN 400 8 G 3/8" -19 M 16 x 1.5 22 12 34.5 15.5 22
XVR NW 04 HS 1/2 VA S PN 400 8 G 1/2" -14 M 16 x 1.5 26 14 37.0 16.0 27
XVR NW 06 HS 1/8 VA S PN 400 10 G 1/8" -28 M 18 x 1,5 14 8 29.5 14.0 19
XVR NW 06 HS 1/4 VA S PN 400 10 G 1/4" -19 M 18 x 1,5 18 12 34.0 14.5 22
XVR NW 06 HS VA S PN 400 10 G 3/8" -19 M 18 x 1,5 22 12 34.5 15.0 22
XVR NW 06 HS 1/2 VA S PN 400 10 G 1/2" -14 M 18 x 1,5 26 14 39.0 17.5 27
XVR NW 06 HS 3/4 VA S PN 400 10 G 3/4" -14 M 18 x 1,5 32 16 38.0 14.5 32
XVR NW 08 HS 1/4 VA S PN 400 12 G 1/4" -19 M 20 x 1.5 18 12 36.0 16.5 22
XVR NW 08 HS VA S PN 400 12 G 3/8" -19 M 20 x 1.5 22 12 36.5 17.5 22
XVR NW 08 HS 1/2 VA S PN 400 12 G 1/2" -14 M 20 x 1.5 26 14 39.0 17.5 27
XVR NW 08 HS 3/4 VA S PN 400 12 G 3/4" -14 M 20 x 1.5 32 16 41.0 17.5 32
XVR NW 10 HS 1/4 VA S PN 400 14 G 1/4" -19 M 22 x 1.5 18 12 38.5 18.5 24
XVR NW 10 HS 3/8 VA S PN 400 14 G 3/8" -19 M 22 x 1.5 22 12 38.5 18.5 24
XVR NW 10 HS VA S PN 400 14 G 1/2" -14 M 22 x 1.5 26 14 41.0 19.0 27
XVR NW 10 HS 3/4 VA S PN 400 14 G 3/4" -14 M 22 x 1.5 32 16 43.0 19.0 32
XVR NW 10 HS 1 VA S PN 250 14 G 1" -11 M 22 x 1.5 39 18 48.0 22.0 41
XVR NW 13 HS 1/4 VA S PN 400 16 G 1/4" -19 M 24 x 1.5 18 12 38.0 17.5 27
XVR NW 13 HS 3/8 VA S PN 400 16 G 3/8" -19 M 24 x 1.5 22 12 39.0 18.5 27
XVR NW 13 HS VA S PN 400 16 G 1/2" -14 M 24 x 1.5 26 14 41.0 18.5 27
XVR NW 13 HS 3/4 VA S PN 400 16 G 3/4" -14 M 24 x 1.5 32 16 45.0 20.5 32
XVR NW 13 HS 1 VA S PN 400 16 G 1" -11 M 24 x 1.5 39 18 43.5 21.5 41
XVR NW 16 HS 3/8 VA S PN 400 20 G 3/8" -19 M 30 x 2 22 12 45.0 22.5 32
XVR NW 16 HS 1/2 VA S PN 400 20 G 1/2" -14 M 30 x 2 26 14 45.0 20.5 32
XVR NW 16 HS VA S PN 400 20 G 3/4" -14 M 30 x 2 32 16 47.0 20.5 32
XVR NW 16 HS 1 VA S PN 250 20 G 1" -11 M 30 x 2 39 18 50.0 21.5 41
XVR NW 16 HS 1 1/4 VA S PN 400 20 G 1.1/4" -11 M 30 x 2 49 20 53.0 22.5 50
XVR NW 16 HS 1 1/2 VA S PN 400 20 G 1.1/2" -11 M 30 x 2 55 22 58.0 25.5 55
XVR NW 20 HS 1/2 VA S PN 250 25 G 1/2" -14 M 36 x 2 26 14 49.0 23.0 41
XVR NW 20 HS 3/4 VA S PN 250 25 G 3/4" -14 M 36 x 2 32 16 51.0 23.0 41
XVR NW 20 HS VA S PN 250 25 G 1" -11 M 36 x 2 39 18 53.0 23.0 41
XVR NW 20 HS 1 1/4 VA S PN 160 25 G 1.1/4" -11 M 36 x 2 49 20 56.0 24.0 50
XVR NW 20 HS 1 1/2 VA S PN 400 25 G 1.1/2" -11 M 36 x 2 55 22 60.0 26.0 55
XVR NW 25 HS 3/4 VA S PN 160 30 G 3/4" -14 M 42 x 2 32 16 53.0 23.5 46
XVR NW 25 HS 1 VA S PN 160 30 G 1" -11 M 42 x 2 39 18 55.0 23.5 46
XVR NW 25 HS VA S PN 160 30 G 1.1/4" -11 M 42 x 2 49 20 57.0 23.5 50
XVR NW 25 HS 1 1/2 VA S PN 160 30 G 1.1/2" -11 M 42 x 2 55 22 62.0 26.5 55
XVR NW 32 HS 1 VA S PN 160 38 G 1" -11 M 52 x 2 39 18 60.0 26.0 55
XVR NW 32 HS 1 1/4 VA S PN 160 38 G 1.1/4" -11 M 52 x 2 49 20 62.0 26.0 55
XVR NW 32 HS VA S PN 160 38 G 1.1/2" -11 M 52 x 2 55 22 64.0 26.0 55
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
