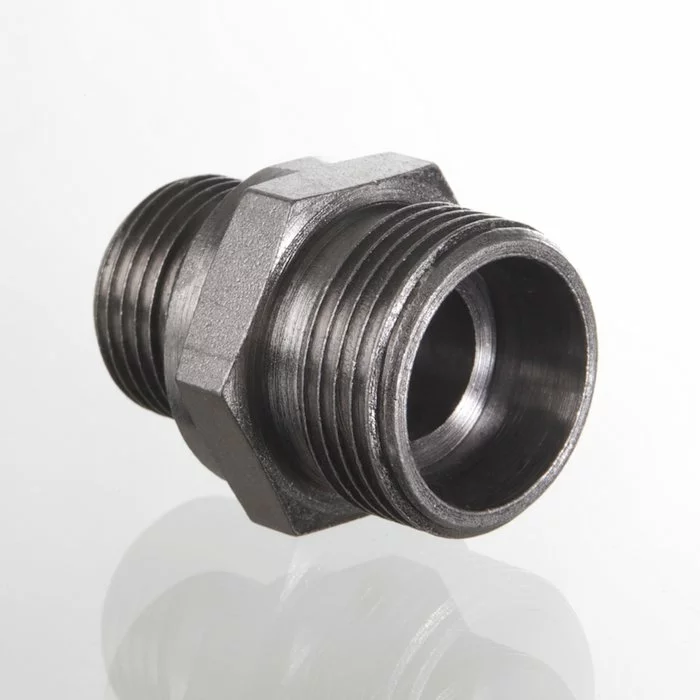

Ввертное резьбовое соединение - XVR ED

Код товара: 678823346
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба BSP, цилиндрическая

Форма уплотнения 1

Форма E

Форма уплотнения 2

Внутренний конус 24°

Модель

Ввертное резьбовое соединение

Соединение 2

Метрическая наружная резьба, цилиндрическая

Конструкция

прямые

_____

DIN 2353
ISO 8434-1

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

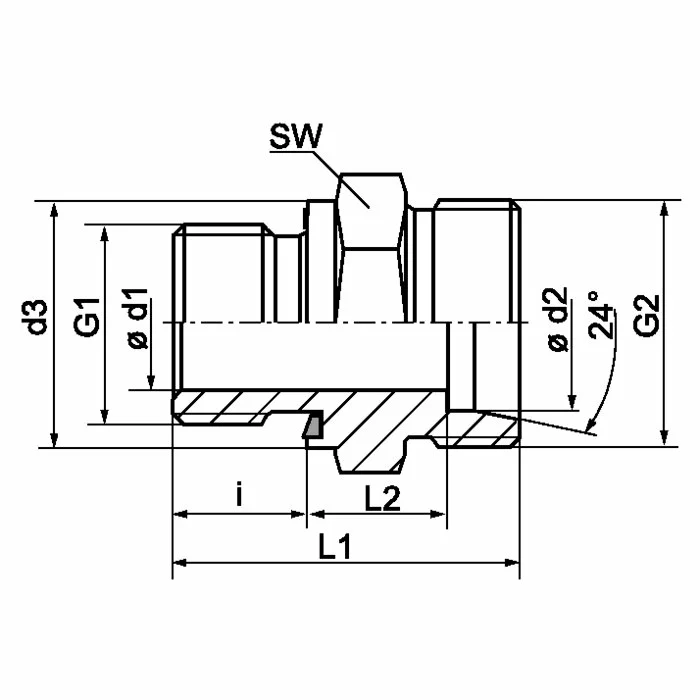

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 Ø d3
mm		 i
mm		 L1
mm		 L2
mm		 SW
mm		 Ø d1
mm
XVR 04 LL ED LL PN 100 4 G 1/8" -28 M 8 x 1 14 8 20.0 9.5 14 -
XVR 06 LL ED LL PN 100 6 G 1/8" -28 M 10 x 1 14 8 20.0 8.0 14 -
XVR NW 04 HL ED L PN 315 6 G 1/8" -28 M 12 x 1,5 14 8 23.5 8.5 14 -
XVR NW 04 HL 1/4 ED L PN 315 6 G 1/4" -19 M 12 x 1,5 20 12 29.0 10.0 19 -
XVR NW 04 HL 1/2 ED L PN 315 6 G 1/2" -14 M 12 x 1,5 27 14 33.0 12.0 27 -
XVR NW 04 HL 3/8 ED L PN 315 6 G 3/8" -19 M 12 x 1,5 22 12 29.5 10.5 22 -
XVR NW 06 HL 1/8 ED L PN 315 8 G 1/8" -28 M 14 x 1.5 14 8 24.5 9.5 14 -
XVR NW 06 HL ED L PN 315 8 G 1/4" -19 M 14 x 1.5 19 12 29.0 10.0 19 -
XVR NW 06 HL 3/8 ED L PN 315 8 G 3/8" -19 M 14 x 1.5 22 12 30.5 11.5 22 -
XVR NW 06 HL 1/2 ED L PN 315 8 G 1/2" -14 M 14 x 1.5 27 14 33.0 12.0 27 -
XVR NW 08 HL 1/8 ED L PN 315 10 G 1/8" -28 M 16 x 1.5 14 8 25.5 10.5 19 -
XVR NW 08 HL ED L PN 315 10 G 1/4" -19 M 16 x 1.5 19 12 30.0 11.0 19 -
XVR NW 08 HL 3/8 ED L PN 315 10 G 3/8" -19 M 16 x 1.5 22 12 31.5 12.5 22 -
XVR NW 08 HL 1/2 ED L PN 315 10 G 1/2" -14 M 16 x 1.5 27 14 34.0 13.0 27 -
XVR NW 10 HL 1/4 ED L PN 315 12 G 1/4" -19 M 18 x 1,5 19 12 31.5 12.5 22 -
XVR NW 10 HL 1/4 ED SW19 - - 12 G 1/4" -19 M 18 x 1,5 19 12 31.5 12.5 19 -
XVR NW 10 HL ED L PN 315 12 G 3/8" -19 M 18 x 1,5 22 12 31.5 12.5 22 -
XVR NW 10 HL 1/2 ED L PN 315 12 G 1/2" -14 M 18 x 1,5 27 14 34.0 13.0 27 -
XVR NW 10 HL 3/4 ED L PN 250 12 G 3/4" -14 M 18 x 1,5 32 16 36.0 13.0 32 -
XVR NW 13 HL 3/8 ED L PN 315 15 G 3/8" -19 M 22 x 1.5 22 12 33.0 14.0 27 -
XVR NW 13 HL ED L PN 315 15 G 1/2" -14 M 22 x 1.5 27 14 35.0 14.0 27 -
XVR NW 13 HL 3/4 ED L PN 250 15 G 3/4" -14 M 22 x 1.5 32 16 38.0 15.0 32 -
XVR NW 16 HL 3/8 ED L PN 315 18 G 3/8" -19 M 26 x 1,5 22 12 33.5 14.0 27 -
XVR NW 16 HL ED L PN 315 18 G 1/2" -14 M 26 x 1,5 27 14 36.0 14.5 27 -
XVR NW 16 HL 3/4 ED L PN 250 18 G 3/4" -14 M 26 x 1,5 32 16 38.0 14.5 32 -
XVR NW 20 HL 1/2 ED L PN 160 22 G 1/2" -14 M 30 x 2 27 14 38.0 16.5 32 -
XVR NW 20 HL ED L PN 160 22 G 3/4" -14 M 30 x 2 32 16 40.0 16.5 32 -
XVR NW 20 HL 1 ED L PN 160 22 G 1" -11 M 30 x 2 40 18 42.0 16.5 41 -
XVR NW 25 HL 3/4 ED L PN 160 28 G 3/4" -14 M 36 x 2 32 16 41.0 17.5 41 -
XVR NW 25 HL ED L PN 160 28 G 1" -11 M 36 x 2 40 18 43.0 17.5 41 -
XVR NW 25 HL 1 1/4 ED L PN 160 28 G 1.1/4" -11 M 36 x 2 50 20 46.0 18.5 50 -
XVR NW 32 HL 1 ED L PN 160 35 G 1" -11 M 45 x 2 40 18 46.0 17.5 50 -
XVR NW 32 HL ED L PN 160 35 G 1.1/4" -11 M 45 x 2 50 20 48.0 17.5 50 -
XVR NW 32 HL 11/2 ED L PN 160 35 G 1.1/2” M 45 x 2 55 22 52.0 19.5 55 30
XVR NW 40 HL 1 1/4 ED L PN 160 42 G 1.1/4" -11 M 52 x 2 50 20 50.0 19.0 55 -
XVR NW 40 HL ED L PN 160 42 G 1.1/2" -11 M 52 x 2 55 22 52.0 19.0 55 -
XVR NW 03 HS ED S PN 630 6 G 1/4" -19 M 14 x 1.5 19 12 32.0 13.0 19 -
XVR NW 03 HS 1/2 ED S PN 630 6 G 1/2" -14 M 14 x 1.5 27 14 39.0 18.0 27 -
XVR NW 04 HS ED S PN 630 8 G 1/4" -19 M 16 x 1.5 19 12 34.0 15.0 19 -
XVR NW 04 HS 3/8 ED S PN 630 8 G 3/8" -19 M 16 x 1.5 22 12 34.5 15.5 22 -
XVR NW 06 HS 1/4 ED S PN 630 10 G 1/4" -19 M 18 x 1,5 19 12 34.0 14.5 22 -
XVR NW 06 HS ED S PN 630 10 G 3/8" -19 M 18 x 1,5 22 12 34.5 15.0 22 -
XVR NW 06 HS 1/2 ED S PN 630 10 G 1/2" -14 M 18 x 1,5 27 14 39.0 17.5 27 -
XVR NW 08 HS 1/4 ED S PN 630 12 G 1/4" -19 M 20 x 1.5 19 12 36.0 16.5 22 -
XVR NW 08 HS ED S PN 630 12 G 3/8" -19 M 20 x 1.5 22 12 36.5 17.0 22 -
XVR NW 08 HS 1/2 ED S PN 630 12 G 1/2" -14 M 20 x 1.5 27 14 39.0 17.5 27 -
XVR NW 10 HS 3/8 ED S PN 630 14 G 3/8" -19 M 22 x 1.5 22 12 38.5 18.5 27 -
XVR NW 10 HS ED S PN 630 14 G 1/2" -14 M 22 x 1.5 27 14 41.0 19.0 27 -
XVR NW 10 HS 3/4 ED S PN 630 14 G 3/4" -14 M 22 x 1.5 32 16 45.0 21.0 32 -
XVR NW 13 HS 3/8 ED S PN 400 16 G 3/8" -19 M 24 x 1.5 22 12 38.5 18.0 27 -
XVR NW 13 HS ED S PN 400 16 G 1/2" -14 M 24 x 1.5 27 14 41.0 18.5 27 -
XVR NW 13 HS 3/4 ED S PN 400 16 G 3/4" -14 M 24 x 1.5 32 16 45.0 20.5 32 -
XVR NW 13 HS 1 ED S PN 400 16 G 1" M 24 x 1.5 39 18 45.5 18.8 41 -
XVR NW 16 HS 1/2 ED S PN 400 20 G 1/2" -14 M 30 x 2 27 14 45.0 20.5 32 -
XVR NW 16 HS ED S PN 400 20 G 3/4" -14 M 30 x 2 32 16 47.0 20.5 32 -
XVR NW 16 HS 1 ED S PN 400 20 G 1" -11 M 30 x 2 40 18 51.0 22.5 41 -
XVR NW 20 HS 1/2 ED S PN 400 25 G 1/2" -14 M 36 x 2 27 14 49.0 23.0 41 -
XVR NW 20 HS 3/4 ED S PN 400 25 G 3/4" -14 M 36 x 2 32 16 51.0 23.0 41 -
XVR NW 20 HS ED S PN 400 25 G 1" -11 M 36 x 2 40 18 53.0 23.0 41 -
XVR NW 25 HS 1 ED S PN 400 30 G 1" -11 M 42 x 2 40 18 55.0 23.5 50 -
XVR NW 25 HS ED S PN 400 30 G 1.1/4" -11 M 42 x 2 50 20 57.0 23.5 50 -
XVR NW 32 HS 1 1/4 ED S PN 315 38 G 1.1/4" -11 M 52 x 2 50 20 62.0 26.0 55 -
XVR NW 32 HS ED S PN 315 38 G 1.1/2" -11 M 52 x 2 55 22 64.0 26.0 55 -
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
