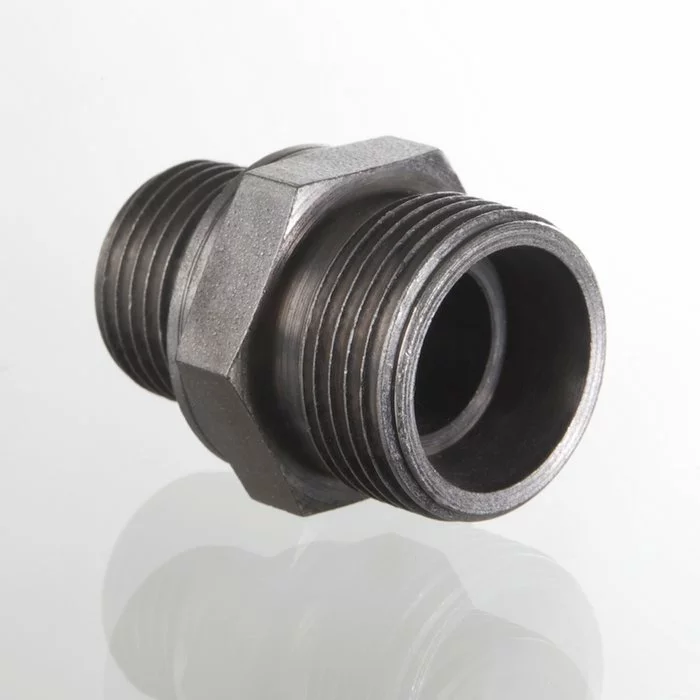

Ввертное резьбовое соединение - XVMO
Код товара: 678880004
Наличие:
Нет в наличии
Цена:
1,00 грн./шт
UAH
Свойства
Соединение 1
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1
Форма F
Соединение 2
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2
Внутренний конус 24°
Модель
Ввертное резьбовое соединение
Конструкция
прямые
_____
ISO 8434-1
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
Сталь
Защита поверхности
Гальваническое покрытие
Изделие

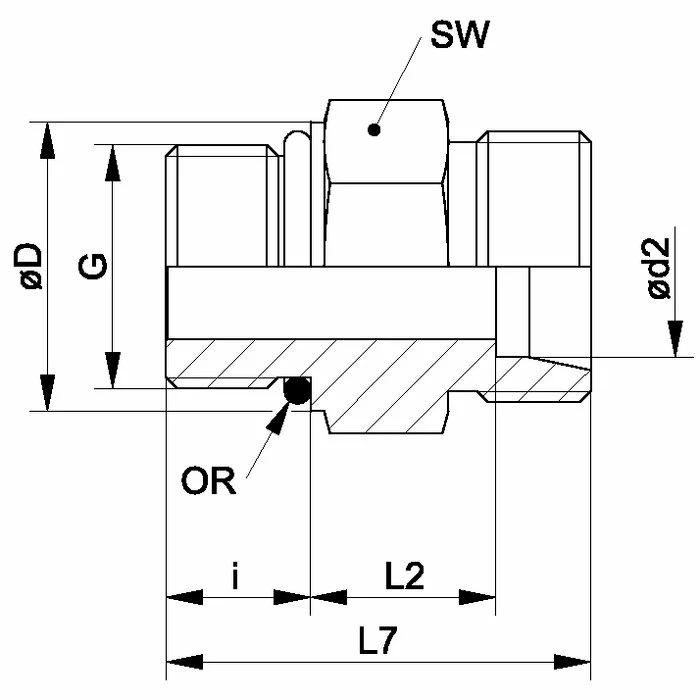

| Наименование | Серия | Рабочее давление, бар | Ø d2 mm |
G | Ø D mm |
i mm |
L2 mm |
L7 mm |
SW mm |
Кольцо круглого сечения |
|---|---|---|---|---|---|---|---|---|---|---|
| XVMO 04 LL | LL | PN 100 | 4 | M 8 x 1 | 10.8 | 6.5 | 9.5 | 20.0 | 11 | 6.1 x 1.6 |
| XVMO 04 LL 10 | LL | PN 100 | 4 | M 10 x 1 | 12.8 | 6.5 | 9.5 | 20.0 | 13 | 8.0 x 1.5 |
| XVMO 06 LL | LL | PN 100 | 6 | M 10 x 1 | 12.8 | 6.5 | 8.0 | 20.0 | 13 | 8.0 x 1.5 |
| XVMO NW 04 HL | L | PN 250 | 6 | M 10 x 1 | 14.0 | 8.5 | 8.5 | 24.0 | 14 | 8.0 x 1.5 |
| XVMO NW 06 HL | L | PN 250 | 8 | M 12 x 1,5 | 17.0 | 11.0 | 10.0 | 28.0 | 17 | 9.3 x 2.4 |
| XVMO NW 08 HL | L | PN 250 | 10 | M 14 x 1.5 | 19.0 | 11.0 | 11.0 | 29.0 | 19 | 11.3 x 2.4 |
| XVMO NW 10 HL | L | PN 250 | 12 | M 16 x 1.5 | 22.0 | 11.5 | 12.5 | 31.0 | 22 | 13.3 x 2.4 |
| XVMO NW 10 HL 18 | L | PN 315 | 12 | M 18 x 1,5 | 24.0 | 12.0 | 12.5 | 31.5 | 24 | 15.3 x 2.4 |
| XVMO NW 13 HL | L | PN 250 | 15 | M 18 x 1,5 | 24.0 | 12.5 | 13.5 | 33.0 | 24 | 15.3 x 2.4 |
| XVMO NW 13 HL 22 | L | PN 315 | 15 | M 22 x 1.5 | 27.0 | 13.0 | 15.0 | 35.0 | 27 | 19.3 x 2.4 |
| XVMO NW 16 HL | L | PN 160 | 18 | M 22 x 1.5 | 27.0 | 13.0 | 14.5 | 35.0 | 27 | 19.3 x 2.4 |
| XVMO NW 20 HL | L | PN 160 | 22 | M 26 x 1,5 | 31.0 | 16.0 | 17.5 | 41.0 | 41 | 23.3 x 2.4 |
| XVMO NW 20 HL 27 | L | PN 160 | 22 | M 27 x 2 | 32.0 | 16.0 | 16.5 | 40.0 | 32 | 23.6 x 2.9 |
| XVMO NW 25 HL | L | PN 100 | 28 | M 33 x 2 | 41.0 | 16.0 | 17.5 | 41.0 | 41 | 29.5 x 3.0 |
| XVMO NW 32 HL | L | PN 100 | 35 | M 42 x 2 | 50.0 | 16.0 | 17.5 | 44.0 | 50 | 38.0 x 3.0 |
| XVMO NW 40 HL | L | PN 160 | 42 | M 48 x 2 | 55.0 | 17.5 | 19.0 | 47.5 | 55 | 44.6 x 3.0 |
| XVMO NW 03 HS | S | PN 630 | 6 | M 12 x 1,5 | 17.0 | 11.0 | 13.0 | 31.0 | 17 | 9.3 x 2.4 |
| XVMO NW 04 HS | S | PN 630 | 8 | M 14 x 1.5 | 19.0 | 11.0 | 15.0 | 33.0 | 19 | 11.3 x 2.4 |
| XVMO NW 06 HS | S | PN 630 | 10 | M 16 x 1.5 | 22.0 | 12.5 | 15.0 | 35.0 | 22 | 13.3 x 2.4 |
| XVMO NW 08 HS | S | PN 630 | 12 | M 18 x 1,5 | 24.0 | 14.0 | 17.0 | 38.5 | 24 | 15.3 x 2.4 |
| XVMO NW 13 HS | S | PN 400 | 16 | M 22 x 1.5 | 27.0 | 15.0 | 18.5 | 42.0 | 27 | 19.3 x 2.4 |
| XVMO NW 16 HS | S | PN 400 | 20 | M 27 x 2 | 32.0 | 18.5 | 20.5 | 19.5 | 32 | 23.5 x 3.0 |
| XVMO NW 20 HS | S | PN 400 | 25 | M 33 x 2 | 41.0 | 18.5 | 23.0 | 53.5 | 41 | 29.5 x 3.0 |
| XVMO NW 25 HS | S | PN 250 | 30 | M 42 x 2 | 50.0 | 19.0 | 23.5 | 56.0 | 50 | 38.0 x 3.0 |
| XVMO NW 32 HS | S | PN 315 | 38 | M 48 x 2 | 55.0 | 21.5 | 26.0 | 63.5 | 55 | 46.7 x 2.8 |
- Дата публикации: 11.03.2021
- Производитель: Hansa-Flex
