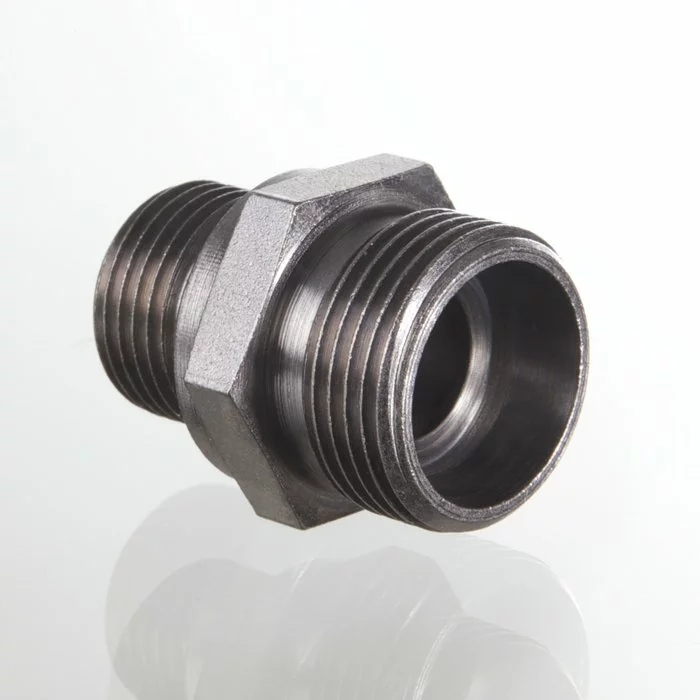

Ввертное резьбовое соединение - XVM

Код товара: 678879871
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1

Форма B

Соединение 2

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2

Внутренний конус 24°

Модель

Ввертное резьбовое соединение

Конструкция

прямые

_____

DIN 2353
ISO 8434-1

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

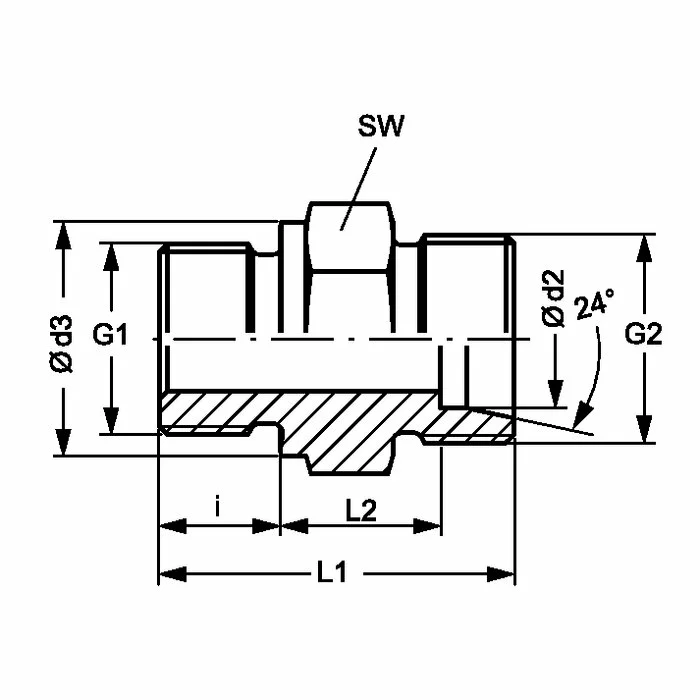

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 Ø d3
mm		 i
mm		 L1
mm		 L2
mm		 SW
mm
XVM 16 LL LL PN 100 16 M 22 x 1.5 M 22 x 1.5 27 14 36.5 15.5 27
XVM 16 LL 18-1.5 LL PN 100 16 M 18 x 1,5 M 22 x 1.5 23 12 33.5 14.5 24
XVM NW 04 HL L PN 315 6 M 10 x 1 M 12 x 1,5 14 8 23.5 8.5 14
XVM NW 04 HL 12 L PN 315 6 M 12 x 1,5 M 12 x 1,5 17 12 28.0 9.0 17
XVM NW 04 HL 14 L PN 315 6 M 14 x 1.5 M 12 x 1,5 19 12 28.0 9.0 19
XVM NW 04 HL 16 L PN 315 6 M 16 x 1.5 M 12 x 1,5 21 12 28.0 9.0 22
XVM NW 04 HL 18 L PN 315 6 M 18 x 1,5 M 12 x 1,5 23 12 28.5 9.5 24
XVM NW 04 HL 22 L PN 315 6 M 22 x 1.5 M 12 x 1,5 27 14 31.0 10.0 27
XVM NW 06 HL L PN 315 8 M 12 x 1,5 M 14 x 1.5 17 12 29.0 10.0 17
XVM NW 06 HL 10 L PN 315 8 M 10 x 1 M 14 x 1.5 14 8 24.5 9.5 17
XVM NW 06 HL 14 L PN 315 8 M 14 x 1.5 M 14 x 1.5 19 12 29.0 10.0 19
XVM NW 06 HL 16 L PN 315 8 M 16 x 1.5 M 14 x 1.5 21 12 29.0 10.0 22
XVM NW 06 HL 18 L PN 315 8 M 18 x 1,5 M 14 x 1.5 23 12 29.5 10.5 24
XVM NW 06 HL 22 L PN 315 8 M 22 x 1.5 M 14 x 1.5 27 14 32.0 11.0 27
XVM NW 08 HL L PN 315 10 M 14 x 1.5 M 16 x 1.5 19 12 30.0 11.0 19
XVM NW 08 HL 12 L PN 315 10 M 12 x 1,5 M 16 x 1.5 17 12 30.0 11.0 17
XVM NW 08 HL 16 L PN 315 10 M 16 x 1.5 M 16 x 1.5 21 12 30.0 11.0 22
XVM NW 08 HL 18 L PN 315 10 M 18 x 1,5 M 16 x 1.5 23 12 30.5 11.5 24
XVM NW 08 HL 22 L PN 315 10 M 22 x 1.5 M 16 x 1.5 27 14 33.0 12.0 27
XVM NW 10 HL L PN 315 12 M 16 x 1.5 M 18 x 1,5 21 12 31.5 12.5 22
XVM NW 10 HL 12 L PN 315 12 M 12 x 1,5 M 18 x 1,5 17 12 31.5 12.5 19
XVM NW 10 HL 14 L PN 315 12 M 14 x 1.5 M 18 x 1,5 19 12 31.5 12.5 22
XVM NW 10 HL 18 L PN 315 12 M 18 x 1,5 M 18 x 1,5 23 12 32.0 13.0 24
XVM NW 10 HL 22 L PN 315 12 M 22 x 1.5 M 18 x 1,5 27 14 34.5 13.5 27
XVM NW 10 HL 24 L PN 315 12 M 24 x 1.5 M 18 x 1,5 29 14 34.5 13.5 32
XVM NW 10 HL 26 L PN 315 12 M 26 x 1,5 M 18 x 1,5 31 16 36.5 13.5 32
XVM NW 13 HL L PN 315 15 M 18 x 1,5 M 22 x 1.5 23 12 32.5 13.5 24
XVM NW 13 HL 14 L PN 315 15 M 14 x 1.5 M 22 x 1.5 19 12 32.0 13.0 24
XVM NW 13 HL 16 L PN 315 15 M 16 x 1.5 M 22 x 1.5 21 12 32.0 13.0 24
XVM NW 13 HL 20 L PN 250 15 M 20 x 1.5 M 22 x 1.5 25 14 34.5 13.5 27
XVM NW 13 HL 22 L PN 315 15 M 22 x 1.5 M 22 x 1.5 27 14 35.0 14.0 27
XVM NW 13 HL 26 L PN 315 15 M 26 x 1,5 M 22 x 1.5 31 16 37.0 14.0 32
XVM NW 13 HL 30 L PN 315 15 M 30 x 2 M 22 x 1.5 36 16 37.0 14.0 41
XVM NW 16 HL L PN 315 18 M 22 x 1.5 M 26 x 1,5 27 14 36.0 14.5 27
XVM NW 16 HL 18 L PN 315 18 M 18 x 1,5 M 26 x 1,5 23 12 33.5 14.0 27
XVM NW 16 HL 26 L PN 315 18 M 26 x 1,5 M 26 x 1,5 31 16 38.0 14.5 32
XVM NW 16 HL 27 L PN 315 18 M 27 x 2 M 26 x 1,5 32 16 38.0 14.5 32
XVM NW 16 HL 30-1.5 L PN 315 18 M 30 x 1.5 M 26 x 1,5 36 16 38.0 14.5 41
XVM NW 20 HL L PN 160 22 M 26 x 1,5 M 30 x 2 31 16 40.0 16.5 32
XVM NW 20 HL 18 L PN 160 22 M 18 x 1,5 M 30 x 2 23 12 35.5 16.0 32
XVM NW 20 HL 22 L PN 160 22 M 22 x 1.5 M 30 x 2 27 14 38.0 16.5 32
XVM NW 20 HL 22-LS 20 L PN 160 22 M 22 x 1.5 M 30 x 2 27 14 60.0 38.5 32
XVM NW 20 HL 30-1.5 L PN 160 22 M 30 x 1.5 M 30 x 2 36 16 40.0 16.5 41
XVM NW 20 HL 33-LS 20 L PN 160 22 M 33 x 2 M 30 x 2 39 18 62.0 36.5 41
XVM NW 25 HL L PN 160 28 M 33 x 2 M 36 x 2 39 18 43.0 17.5 41
XVM NW 25 HL-LS 20 L PN 160 28 M 33 x 2 M 36 x 2 39 18 60.0 23.5 41
XVM NW 25 HL 22 L PN 160 28 M 22 x 1.5 M 36 x 2 27 14 39.0 17.5 41
XVM NW 25 HL 26 L PN 160 28 M 26 x 1,5 M 36 x 2 31 16 41.0 17.5 41
XVM NW 25 HL 27 L PN 160 28 M 27 x 2 M 36 x 2 32 16 41.0 17.5 41
XVM NW 25 HL 42 L PN 160 28 M 42 x 2 M 36 x 2 49 22 45.0 17.5 50
XVM NW 32 HL L PN 160 35 M 42 x 2 M 45 x 2 49 20 48.0 17.5 50
XVM NW 40 HL L PN 160 42 M 48 x 2 M 52 x 2 55 22 52.0 19.0 55
XVM NW 03 HS S PN 400 6 M 12 x 1,5 M 14 x 1.5 17 12 32.0 13.0 17
XVM NW 03 HS 16 S PN 400 6 M 16 x 1.5 M 14 x 1.5 21 12 32.0 13.0 22
XVM NW 03 HS 18 S PN 400 6 M 18 x 1,5 M 14 x 1.5 23 12 32.5 13.5 24
XVM NW 03 HS 22 S PN 400 6 M 22 x 1.5 M 14 x 1.5 27 14 35.0 14.0 27
XVM NW 04 HS S PN 400 8 M 14 x 1.5 M 16 x 1.5 19 12 34.0 15.0 19
XVM NW 06 HS S PN 400 10 M 16 x 1.5 M 18 x 1,5 21 12 34.5 15.0 22
XVM NW 06 HS 18 S PN 400 10 M 18 x 1,5 M 18 x 1,5 23 12 35.0 15.5 24
XVM NW 06 HS 22 S PN 400 10 M 22 x 1.5 M 18 x 1,5 27 14 37.5 16.0 27
XVM NW 08 HS S PN 400 12 M 18 x 1,5 M 20 x 1.5 23 12 36.5 17.0 24
XVM NW 08 HS 14 S PN 400 12 M 14 x 1.5 M 20 x 1.5 19 12 36.0 16.5 22
XVM NW 08 HS 16 S PN 400 12 M 16 x 1.5 M 20 x 1.5 21 12 36.0 16.5 22
XVM NW 08 HS 22 S PN 400 12 M 22 x 1.5 M 20 x 1.5 27 14 39.0 17.5 27
XVM NW 10 HS S PN 400 14 M 20 x 1.5 M 22 x 1.5 25 14 41.0 19.0 27
XVM NW 10 HS 16 S PN 400 14 M 16 x 1.5 M 22 x 1.5 21 12 38.5 18.5 24
XVM NW 10 HS 18 S PN 400 14 M 18 x 1,5 M 22 x 1.5 23 12 39.0 19.0 24
XVM NW 10 HS 22 S PN 400 14 M 22 x 1.5 M 22 x 1.5 27 14 41.5 19.5 27
XVM NW 13 HS S PN 400 16 M 22 x 1.5 M 24 x 1.5 27 14 41.0 18.5 27
XVM NW 13 HS 16 S PN 400 16 M 16 x 1.5 M 24 x 1.5 21 12 38.0 17.5 27
XVM NW 13 HS 18 S PN 400 16 M 18 x 1,5 M 24 x 1.5 23 12 38.5 18.0 27
XVM NW 13 HS 26 S PN 400 16 M 26 x 1,5 M 24 x 1.5 31 16 43.0 18.5 32
XVM NW 16 HS S PN 400 20 M 27 x 2 M 30 x 2 32 16 47.0 20.5 32
XVM NW 16 HS 22 S PN 400 20 M 22 x 1.5 M 30 x 2 27 14 45.0 20.5 32
XVM NW 16 HS 26 S PN 400 20 M 26 x 1,5 M 30 x 2 32 16 47.0 20.5 32
XVM NW 16 HS 30-1.5 S PN 400 20 M 30 x 1.5 M 30 x 2 36 16 47.0 20.5 36
XVM NW 20 HS S PN 250 25 M 33 x 2 M 36 x 2 39 18 53.0 23.0 41
XVM NW 20 HS 26 S PN 250 25 M 26 x 1,5 M 36 x 2 32 16 49.0 20.0 41
XVM NW 20 HS 27 S PN 250 25 M 27 x 2 M 36 x 2 32 16 51.0 23.0 41
XVM NW 20 HS 30-1.5 S PN 250 25 M 30 x 1.5 M 36 x 2 36 16 51.0 23.0 41
XVM NW 25 HS S PN 160 30 M 42 x 2 M 42 x 2 49 20 57.0 23.5 50
XVM NW 25 HS 30-1.5 S PN 160 30 M 30 x 1.5 M 42 x 2 36 16 53.0 23.5 50
XVM NW 25 HS 38-1.5 S PN 160 30 M 38 x 1.5 M 42 x 2 44 16 49.0 19.5 46
XVM NW 32 HS S PN 160 38 M 48 x 2 M 52 x 2 55 22 64.0 26.0 55
XVM NW 32 HS 38-1.5 S PN 160 38 M 38 x 1.5 M 52 x 2 49 20 58.0 26.0 50
XVM NW 32 HS 45-1.5 S PN 160 38 M 45 x 1.5 M 52 x 2 55 22 58.0 26.0 55
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
