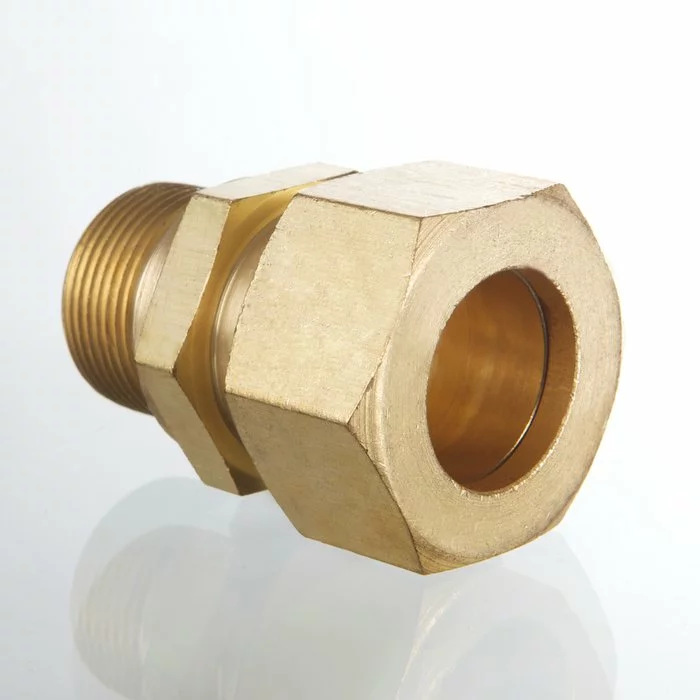

Ввертное резьбовое соединение - VR MG

Код товара: 678823374
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба BSP, цилиндрическая

Форма уплотнения 1

Форма B

Форма уплотнения 2

Внутренний конус 24°

Модель

Ввертное резьбовое соединение

Соединение 2

Метрическая наружная резьба, цилиндрическая

Конструкция

прямые

_____

DIN 2353
ISO 8434-1

Комплект поставки

Штуцер с накидной гайкой и режущим кольцом

Материал

Латунь


Изделие

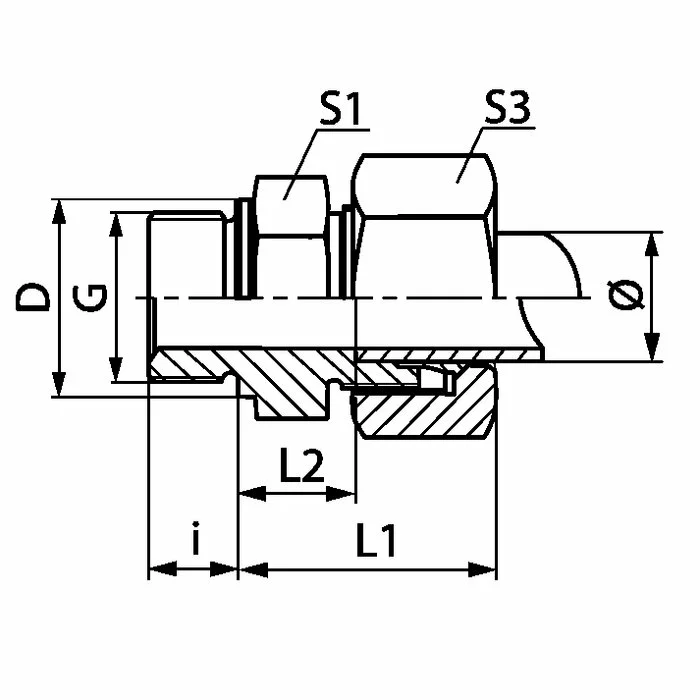

Наименование Серия Рабочее давление, бар Наружный Ø трубы
mm		 G D
mm		 i
mm		 L1
mm		 L2
mm		 S1 S3
VR NW 04 HL MG L PN 200 6 G 1/8" -28 14 8 23.0 8.5 14 14
VR NW 04 HL 1/4 MG L PN 200 6 G 1/4" -19 18 12 24.5 10.0 19 14
VR NW 04 HL 3/8 MG L PN 200 6 G 3/8" -19 22 12 26.0 11.5 22 14
VR NW 04 HL 1/2 MG L PN 200 6 G 1/2" -14 26 14 26.5 12.0 27 14
VR NW 06 HL 1/8 MG L PN 200 8 G 1/8" -28 14 8 24.0 9.0 14 17
VR NW 06 HL MG L PN 200 8 G 1/4" -19 18 12 25.0 10.0 19 17
VR NW 06 HL 3/8 MG L PN 200 8 G 3/8" -19 22 12 26.5 11.5 22 17
VR NW 06 HL 1/2 MG L PN 200 8 G 1/2" -14 26 14 27.0 12.0 27 17
VR NW 08 HL MG L PN 200 10 G 1/4" -19 18 12 26.0 11.0 19 19
VR NW 08 HL 3/8 MG L PN 200 10 G 3/8" -19 22 12 27.5 12.5 22 19
VR NW 08 HL 1/2 MG L PN 200 10 G 1/2" -14 26 14 28.0 13.0 27 19
VR NW 10 HL 1/4 MG L PN 200 12 G 1/4" -19 18 12 26.5 12.0 19 22
VR NW 10 HL MG L PN 200 12 G 3/8" -19 22 12 27.0 12.5 22 22
VR NW 10 HL 1/2 MG L PN 200 12 G 1/2" -14 26 14 27.5 13.0 27 22
VR NW 13 HL 3/8 MG L PN 160 15 G 3/8" -19 22 12 29.0 14.0 24 27
VR NW 13 HL MG L PN 160 15 G 1/2" -14 26 14 29.0 14.0 27 27
VR NW 16 HL MG L PN 160 18 G 1/2" -14 26 14 31.0 14.5 27 32
VR NW 20 HL 1/2 MG L PN 100 22 G 1/2" -14 26 14 33.0 16.5 32 36
VR NW 20 HL MG L PN 100 22 G 3/4" -14 32 16 33.0 16.5 32 36
VR NW 25 HL MG L PN 100 28 G 1" -11 39 18 34.0 17.5 41 41
VR NW 32 HL MG L PN 100 35 G 1.1/4" -11 49 20 39.0 17.5 50 50
VR NW 40 HL MG L PN 100 42 G 1.1/2" -11 55 22 42.0 19.0 55 60
VR NW 03 HS MG S PN 250 6 G 1/4" -19 18 12 28.0 13.0 19 17
VR NW 04 HS MG S PN 250 8 G 1/4" -19 18 12 30.0 15.0 19 19
VR NW 04 HS 1/2 MG S PN 250 8 G 1/2" -14 26 14 34.0 17.5 27 19
VR NW 06 HS 1/4 MG S PN 250 10 G 1/4" -19 18 12 30.5 14.5 22 22
VR NW 06 HS MG S PN 250 10 G 3/8" -19 22 12 31.0 15.0 22 22
VR NW 06 HS 1/2 MG S PN 250 10 G 1/2" -14 26 14 33.5 17.5 27 22
VR NW 08 HS MG S PN 250 12 G 3/8" -19 22 12 33.0 17.0 22 24
VR NW 08 HS 1/2 MG S PN 250 12 G 1/2" -14 26 14 33.5 17.5 27 24
VR NW 10 HS MG S PN 250 14 G 1/2" -14 26 14 37.0 19.0 27 27
VR NW 13 HS MG S PN 250 16 G 1/2" -14 26 14 37.0 18.5 27 30
VR NW 16 HS 1/2 MG S PN 250 20 G 1/2" -14 26 14 44.0 22.5 32 36
VR NW 16 HS MG S PN 250 20 G 3/4" -14 39 18 44.0 22.5 32 36
VR NW 20 HS 3/4 MG S PN 160 25 G 3/4" -14 32 16 47.0 23.0 41 46
VR NW 20 HS MG S PN 160 25 G 1" -11 39 18 47.0 23.0 41 46
VR NW 25 HS MG S PN 100 30 G 1.1/4" -11 49 20 50.0 23.5 50 50
VR NW 32 HS MG S PN 100 38 G 1.1/2" -11 55 22 57.0 26.0 55 60
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
