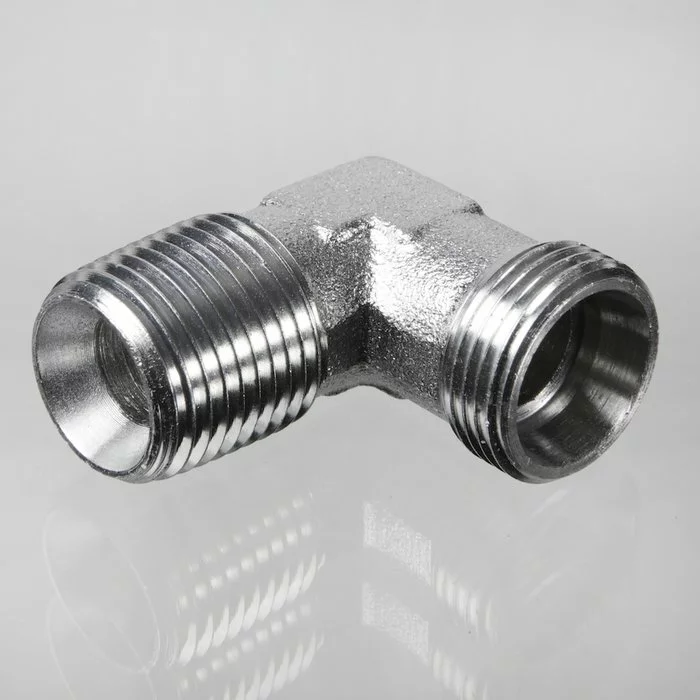

Ввертное резьбовое соединение, угол 90° - XWN
Код товара: 678824802
Наличие:
Нет в наличии
Цена:
1,00 грн./шт
UAH
Свойства
Соединение 1
Наружная резьба NPT
Форма уплотнения 1
Резьбовое уплотнение
Форма уплотнения 2
Внутренний конус 24°
Модель
Ввертное резьбовое соединение
Соединение 2
Метрическая наружная резьба, цилиндрическая
Конструкция
Угол 90°
_____
DIN 2353
ISO 8434-1
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
Сталь
Защита поверхности
Гальваническое покрытие
Изделие
| Наименование | Серия | Рабочее давление, бар | Наружный Ø трубы mm |
G | i mm |
L4 mm |
L5 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|
| XWN 04 LL | LL | PN 100 | 4 | 1/8" -27 NPT | 8.0 | 11.0 | 17 | 15.0 | 9 |
| XWN 05 LL | LL | PN 100 | 5 | 1/8" -27 NPT | 8.0 | 11.0 | 17 | 15.0 | 9 |
| XWN 06 LL | LL | PN 100 | 6 | 1/8" -27 NPT | 8.0 | 9.5 | 17 | 15.0 | 9 |
| XWN 08 LL | LL | PN 100 | 8 | 1/8" -27 NPT | 10.0 | 11.5 | 20 | 17.0 | 12 |
| XWN NW 04 HL | L | PN 315 | 6 | 1/8" -27 NPT | 10.0 | 12.0 | 20 | 19.0 | 12 |
| XWN NW 04 HL 1/4 | L | PN 315 | 6 | 1/4" -18 NPT | 12.0 | 14.0 | 26 | 21.0 | 12 |
| XWN NW 04 HL 1/2 | L | PN 315 | 6 | 1/2" -14 NPT | 17.0 | 23.0 | 34 | 30.0 | 19 |
| XWN NW 06 HL | L | PN 315 | 8 | 1/4" -18 NPT | 12.0 | 14.0 | 26 | 21.0 | 12 |
| XWN NW 06 HL 3/8 | L | PN 315 | 8 | 3/8" -18 NPT | 15.2 | 11.5 | 20 | 18.5 | 12 |
| XWN NW 06 HL 1/2 | L | PN 315 | 8 | 1/2" -14 NPT | 17.5 | 15.0 | 26 | 22.0 | 12 |
| XWN NW 08 HL | L | PN 315 | 10 | 1/4" -18 NPT | 14.0 | 15.0 | 27 | 22.0 | 14 |
| XWN NW 08 HL 3/8 | L | PN 315 | 10 | 3/8" -18 NPT | 15.2 | 15.0 | 27 | 22.0 | 14 |
| XWN NW 10 HL | L | PN 315 | 12 | 3/8" -18 NPT | 12.5 | 17.0 | 28 | 24.0 | 17 |
| XWN NW 10 HL 1/4 | L | PN 315 | 12 | 1/4" -18 NPT | 14.0 | 17.0 | 28 | 24.0 | 17 |
| XWN NW 10 HL 1/2 | L | PN 315 | 12 | 1/2" -14 NPT | 19.0 | 23.0 | 34 | 30.0 | 19 |
| XWN NW 13 HL | L | PN 315 | 15 | 1/2" -14 NPT | 18.5 | 21.0 | 34 | 28.0 | 19 |
| XWN NW 13 HL 3/8 | L | PN 315 | 15 | 3/8" -18 NPT | 13.0 | 21.0 | 34 | 28.0 | 19 |
| XWN NW 16 HL | L | PN 315 | 18 | 1/2" -14 NPT | 20.0 | 23.5 | 36 | 31.0 | 24 |
| XWN NW 16 HL 3/4 | L | PN 315 | 18 | 3/4" -14 NPT | 18.5 | 23.5 | 40 | 31.0 | 24 |
| XWN NW 20 HL | L | PN 160 | 22 | 3/4" -14 NPT | 18.5 | 27.5 | 42 | 35.0 | 27 |
| XWN NW 25 HL | L | PN 160 | 28 | 1" -11.5 NPT | 24.0 | 30.5 | 48 | 38.0 | 36 |
| XWN NW 32 HL | L | PN 160 | 35 | 1.1/4" -11.5 NPT | 25.5 | 34.5 | 54 | 45.0 | 41 |
| XWN NW 40 HL | L | PN 160 | 42 | 1.1/2" -11.5 NPT | 26.0 | 40.0 | 61 | 51.0 | 50 |
| XWN NW 03 HS | S | PN 630 | 6 | 1/4" -18 NPT | 12.0 | 16.0 | 26 | 23.0 | 12 |
| XWN NW 04 HS | S | PN 630 | 8 | 1/4" -18 NPT | 15.0 | 17.0 | 27 | 24.0 | 14 |
| XWN NW 06 HS | S | PN 630 | 10 | 3/8" -18 NPT | 12.0 | 17.5 | 28 | 25.0 | 17 |
| XWN NW 08 HS | S | PN 630 | 12 | 3/8" -18 NPT | 12.5 | 21.5 | 28 | 29.0 | 17 |
| XWN NW 10 HS | S | PN 630 | 14 | 1/2" -14 NPT | 18.0 | 22.0 | 34 | 30.0 | 19 |
| XWN NW 13 HS | S | PN 400 | 16 | 1/2" -14 NPT | 19.0 | 24.5 | 36 | 33.0 | 24 |
| XWN NW 13 HS 3/4 | S | PN 400 | 16 | 3/4" -14 NPT | 20.0 | 24.5 | 40 | 33.0 | 24 |
| XWN NW 16 HS | S | PN 400 | 20 | 3/4" -14 NPT | 20.0 | 26.6 | 42 | 37.0 | 27 |
| XWN NW 20 HS | S | PN 400 | 25 | 1" -11.5 NPT | 24.0 | 30.0 | 48 | 42.0 | 36 |
| XWN NW 25 HS | S | PN 400 | 30 | 1.1/4" -11.5 NPT | 25.5 | 35.5 | 54 | 49.0 | 41 |
| XWN NW 32 HS | S | PN 315 | 38 | 1.1/2" -11.5 NPT | 26.0 | 41.0 | 61 | 57.0 | 50 |
- Дата публикации: 11.03.2021
- Производитель: Hansa-Flex
