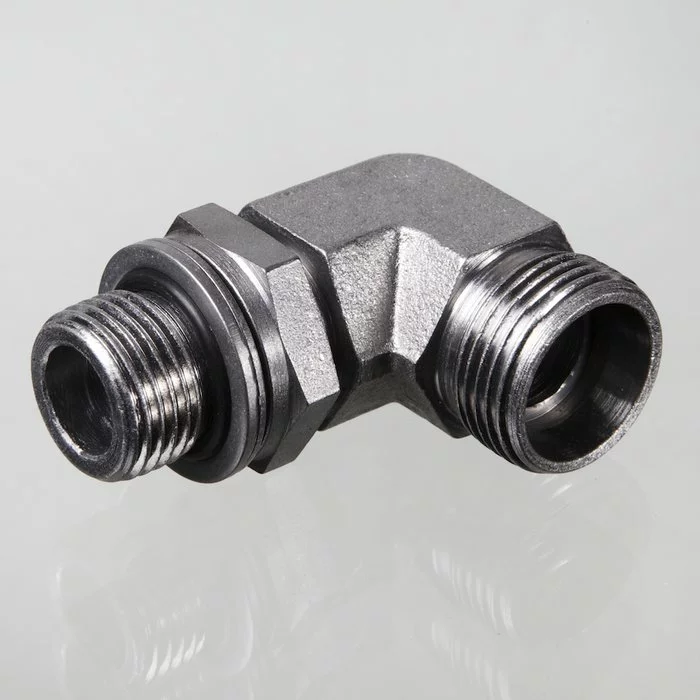

Ввертное резьбовое соединение, угол 90° - XEWORK

Код товара: 678825082
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба BSP, цилиндрическая

Форма уплотнения 1

Кольцо круглого сечения и камерное кольцо

Форма уплотнения 2

Внутренний конус 24°

Модель

Ввертное резьбовое соединение с регулировкой положения

Соединение 2

Метрическая наружная резьба, цилиндрическая

Конструкция

Угол 90°

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

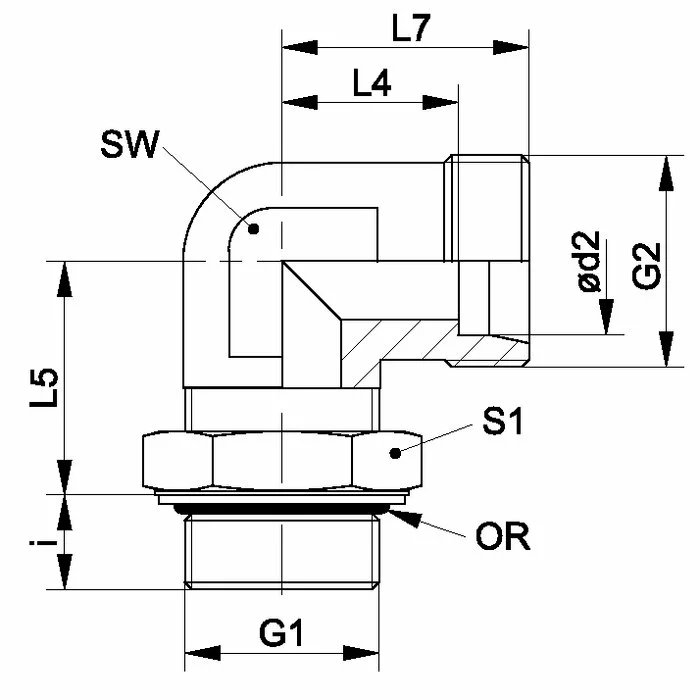

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm		 S1 Кольцо круглого сечения
XEWORK 04 LL LL PN 250 4 G 1/8" -28 M 8 x 1 7.1 11.3 20 15 11 14 7.65 x 1.78
XEWORK 06 LL LL PN 250 6 G 1/8" -28 M 10 x 1 7.1 11.3 20 15 11 14 7.65 x 1.78
XEWORK NW 04 HL L PN 315 6 G 1/8" -28 M 12 x 1,5 7.0 14.0 19 21 14 14 7.65 x 1.78
XEWORK NW 06 HL L PN 315 8 G 1/4" -19 M 14 x 1.5 9.0 16.0 23 23 14 19 10.78 x 2.62
XEWORK NW 08 HL L PN 315 10 G 1/4" -19 M 16 x 1.5 9.0 17.0 25 24 19 19 10.77 x 2.62
XEWORK NW 10 HL L PN 250 12 G 3/8" -19 M 18 x 1,5 9.0 19.0 28 26 19 22 13.94 x 2.62
XEWORK NW 13 HL L PN 250 15 G 1/2" -14 M 22 x 1.5 13.0 21.0 30 28 22 27 17.86 x 2.62
XEWORK NW 16 HL L PN 250 18 G 1/2" -14 M 26 x 1,5 13.0 24.0 36 31 27 27 17.86 x 2.62
XEWORK NW 20 HL L PN 160 22 G 3/4" -14 M 30 x 2 13.0 28.0 36 35 30 36 23.47 x 2.62
XEWORK NW 25 HL L PN 160 28 G 1" -11 M 36 x 2 15.0 31.0 44 38 36 41 29.74 x 3.53
XEWORK NW 32 HL L PN 160 35 G 1.1/4" -11 M 45 x 2 15.0 38.0 50 48 50 50 37.69 x 3.53
XEWORK NW 40 HL L PN 160 42 G 1.1/2" -11 M 52 x 2 15.0 38.0 52 49 50 55 44.04 x 3.53
XEWORK NW 03 HS S PN 315 6 G 1/4" -19 M 14 x 1.5 9.0 15.0 23 22 14 19 10.77 x 2.62
XEWORK NW 04 HS S PN 315 8 G 1/4" -19 M 16 x 1.5 9.0 17.0 27 24 19 19 10.77 x 2.62
XEWORK NW 06 HS S PN 250 10 G 3/8" -19 M 18 x 1,5 9.0 18.0 29 25 19 22 13.94 x 2.62
XEWORK NW 08 HS S PN 250 12 G 3/8" -19 M 20 x 1.5 9.0 22.0 29 29 22 22 13.94 x 2.62
XEWORK NW 10 HS S PN 250 14 G 1/2" -14 M 22 x 1.5 13.0 25.0 36 33 27 27 18.00 x 3.00
XEWORK NW 13 HS S PN 250 16 G 1/2" -14 M 24 x 1.5 13.0 25.0 36 33 27 27 17.86 x 2.62
XEWORK NW 16 HS S PN 250 20 G 3/4" -14 M 30 x 2 12.0 28.0 39 38 30 36 23.47 x 2.62
XEWORK NW 20 HS S PN 250 25 G 1" -11 M 36 x 2 14.0 30.0 44 42 36 41 29.74 x 3.53
XEWORK NW 25 HS S PN 160 30 G 1.1/4" -11 M 42 x 2 15.0 36.0 49 49 50 50 37.69 x 3.53
XEWORK NW 32 HS S PN 160 38 G 1.1/2" -11 M 52 x 2 15.0 34.0 55 50 50 55 44.04 x 3.53
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
