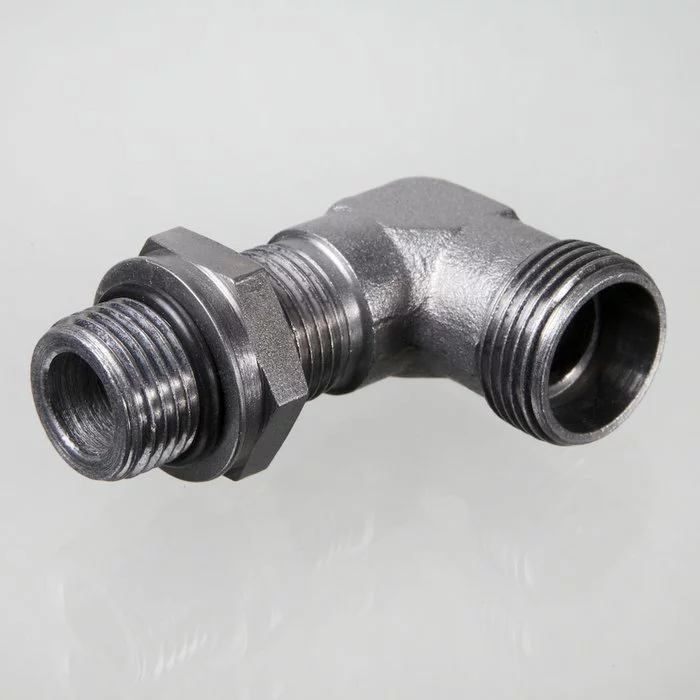

Ввертное резьбовое соединение, угол 90° - XEWOR

Код товара: 678825033
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба BSP, цилиндрическая

Форма уплотнения 1

Форма G

Форма уплотнения 2

Внутренний конус 24°

Модель

Ввертное резьбовое соединение с регулировкой положения

Соединение 2

Метрическая наружная резьба, цилиндрическая

Конструкция

Угол 90°

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие
Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm		 S1 Кольцо круглого сечения
XEWOR NW 04 HL L PN 250 6 G 1/8" -28 M 12 x 1,5 8 12.0 21.5 19 12 14 8.0 x 1.5
XEWOR NW 06 HL L PN 250 8 G 1/4" -19 M 14 x 1.5 12 14.0 26.0 21 14 19 10.0 x 2.0
XEWOR NW 06 HL 3/8 L PN 250 8 G 3/8" -19 M 14 x 1.5 12 17.0 28.5 24 17 22 14.0 x 2.5
XEWOR NW 08 HL L PN 250 10 G 1/4" -19 M 16 x 1.5 12 15.0 26.0 22 14 19 10.0 x 2.0
XEWOR NW 10 HL L PN 250 12 G 3/8" -19 M 18 x 1,5 12 17.0 28.5 24 17 22 14.0 x 2.5
XEWOR NW 13 HL L PN 250 15 G 1/2" -14 M 22 x 1.5 14 21.0 33.5 28 19 27 18.0 x 3.0
XEWOR NW 16 HL L PN 160 18 G 1/2" -14 M 26 x 1,5 14 23.5 36.5 31 24 27 18.0 x 3.0
XEWOR NW 20 HL L PN 160 22 G 3/4" -14 M 30 x 2 16 27.5 41.0 35 27 32 23.5 x 3.0
XEWOR NW 25 HL L PN 100 28 G 1" -11 M 36 x 2 18 30.5 45.0 38 36 41 29.0 x 3.5
XEWOR NW 32 HL L PN 100 35 G 1.1/4" -11 M 45 x 2 20 34.5 50.0 45 41 50 38.0 x 3.5
XEWOR NW 40 HL L PN 100 42 G 1.1/2" -11 M 52 x 2 22 40.0 56.0 51 50 55 44.0 x 3.5
XEWOR NW 03 HS S PN 630 6 G 1/4" -19 M 14 x 1.5 12 15.0 26.0 22 12 19 10.0 x 2.0
XEWOR NW 04 HS S PN 630 8 G 1/4" -19 M 16 x 1.5 12 17.0 27.0 24 14 19 10.0 x 2.0
XEWOR NW 06 HS S PN 630 10 G 3/8" -19 M 18 x 1,5 12 17.5 28.5 25 17 22 14.0 x 2.5
XEWOR NW 08 HS S PN 630 12 G 3/8" -19 M 20 x 1.5 12 21.5 32.5 29 19 22 14.0 x 2.5
XEWOR NW 10 HS S PN 630 14 G 1/2" -14 M 22 x 1.5 14 22.0 33.5 30 19 27 18.0 x 3.0
XEWOR NW 13 HS S PN 400 16 G 1/2" -14 M 24 x 1.5 14 24.5 36.5 33 24 27 18.0 x 3.0
XEWOR NW 16 HS S PN 400 20 G 3/4" -14 M 30 x 2 16 26.5 41.0 39 27 32 23.5 x 3.0
XEWOR NW 20 HS S PN 400 25 G 1" -11 M 36 x 2 18 30.0 45.0 42 36 41 29.0 x 3.5
XEWOR NW 25 HS S PN 250 30 G 1.1/4" -11 M 42 x 2 20 35.5 50.0 49 41 50 38.0 x 3.5
XEWOR NW 32 HS S PN 250 38 G 1.1/2" -11 M 52 x 2 22 41.0 56.0 57 50 55 44.0 x 3.5
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
