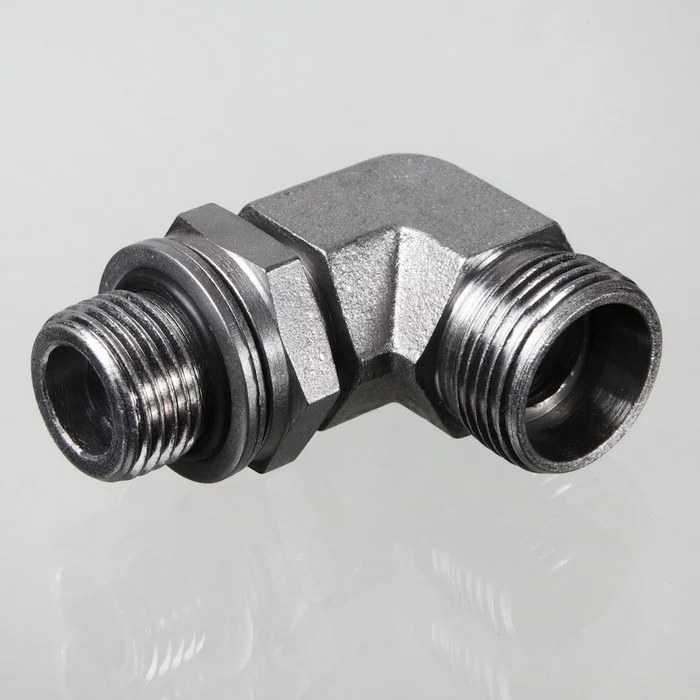

Ввертное резьбовое соединение, угол 90° - XEWOMK

Код товара: 678824935
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1

Кольцо круглого сечения и камерное кольцо

Форма уплотнения 2

Внутренний конус 24°

Модель

Ввертное резьбовое соединение с регулировкой положения

Соединение 2

Метрическая наружная резьба, цилиндрическая

Конструкция

L-образная форма

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

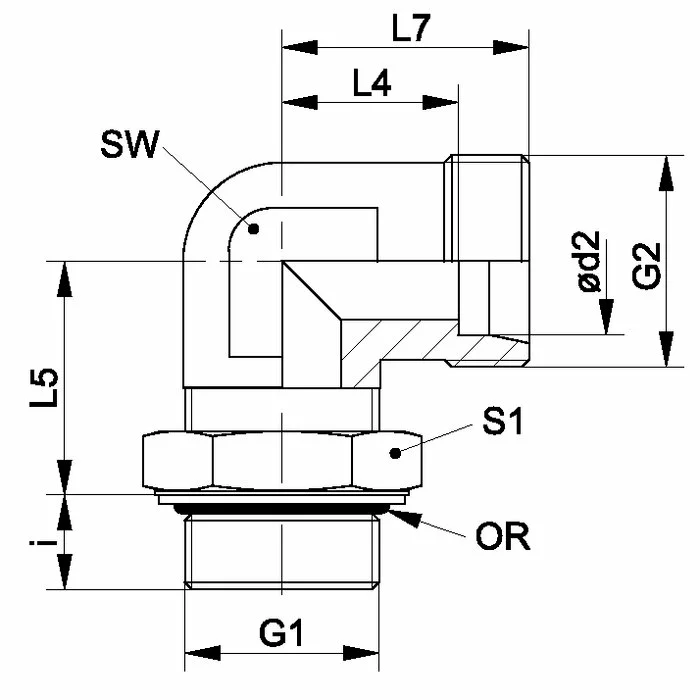

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm		 S1 Кольцо круглого сечения
XEWOMK NW 04 HL L PN 315 6 M 10 x 1 M 12 x 1,5 7 14 20 21 14 13 8.1 x 1.6
XEWOMK NW 06 HL L PN 315 8 M 12 x 1,5 M 14 x 1.5 10 16 22 23 14 17 9.3 x 2.4
XEWOMK NW 08 HL L PN 315 10 M 14 x 1.5 M 16 x 1.5 10 17 24 24 19 17 11.3 x 2.4
XEWOMK NW 10 HL L PN 315 12 M 16 x 1.5 M 18 x 1,5 10 19 25 26 19 19 13.3 x 2.4
XEWOMK NW 13 HL L PN 315 15 M 18 x 1,5 M 22 x 1.5 11 21 31 28 22 22 15.3 x 2.4
XEWOMK NW 16 HL L PN 250 18 M 22 x 1.5 M 26 x 1,5 12 24 33 31 27 27 19.3 x 2.4
XEWOMK NW 20 HL L PN 160 22 M 26 x 1,5 M 30 x 2 14 28 36 35 30 32 23.5 x 2.6
XEWOMK NW 20 HL 27 L PN 160 22 M 27 x 2 M 30 x 2 14 28 36 35 30 32 23.6 x 2.9
XEWOMK NW 25 HL L PN 160 28 M 33 x 2 M 36 x 2 14 31 39 38 36 38 29.5 x 3.0
XEWOMK NW 32 HL L PN 160 35 M 42 x 2 M 42 x 2 14 38 49 48 50 50 38.0 x 3.0
XEWOMK NW 40 HL L PN 160 42 M 48 x 2 M 52 x 2 16 38 50 49 50 55 44.5 x 3.0
XEWOMK NW 03 HS S PN 315 6 M 12 x 1,5 M 14 x 1.5 10 15 22 22 14 17 9.3 x 2.4
XEWOMK NW 04 HS S PN 315 8 M 14 x 1.5 M 16 x 1.5 10 17 26 24 19 17 11.3 x 2.4
XEWOMK NW 06 HS S PN 315 10 M 16 x 1.5 M 18 x 1,5 11 18 27 25 19 19 13.3 x 2.4
XEWOMK NW 08 HS S PN 315 12 M 18 x 1,5 M 20 x 1.5 12 22 31 29 22 22 15.3 x 2.4
XEWOMK NW 10 HS S PN 250 14 M 20 x 1.5 M 22 x 1.5 14 25 36 33 27 27 17.3 x 2.4
XEWOMK NW 13 HS S PN 250 16 M 22 x 1.5 M 24 x 1.5 14 25 36 33 27 27 19.3 x 2.4
XEWOMK NW 16 HS S PN 250 20 M 27 x 2 M 30 x 2 16 28 39 38 30 32 23.6 x 2.9
XEWOMK NW 20 HS S PN 160 25 M 33 x 2 M 36 x 2 16 30 44 42 36 38 29.5 x 3.0
XEWOMK NW 25 HS S PN 160 30 M 42 x 2 M 42 x 2 17 36 51 49 50 50 38.0 x 3.0
XEWOMK NW 32 HS S PN 160 38 M 48 x 2 M 52 x 2 19 34 54 50 50 55 44.5 x 3.0
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
