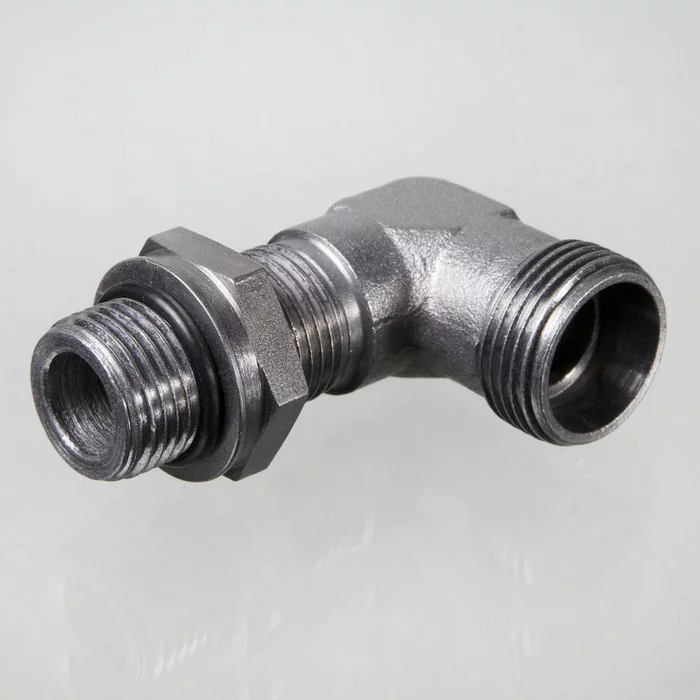

Ввертное резьбовое соединение, угол 90° - XEWOM

Код товара: 678824844
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1

Уплотнение ввертного штуцера кольцом круглого сечения

Форма уплотнения 2

Внутренний конус 24°

Модель

Ввертное резьбовое соединение с регулировкой положения

Соединение 2

Метрическая наружная резьба, цилиндрическая

Конструкция

Угол 90°

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

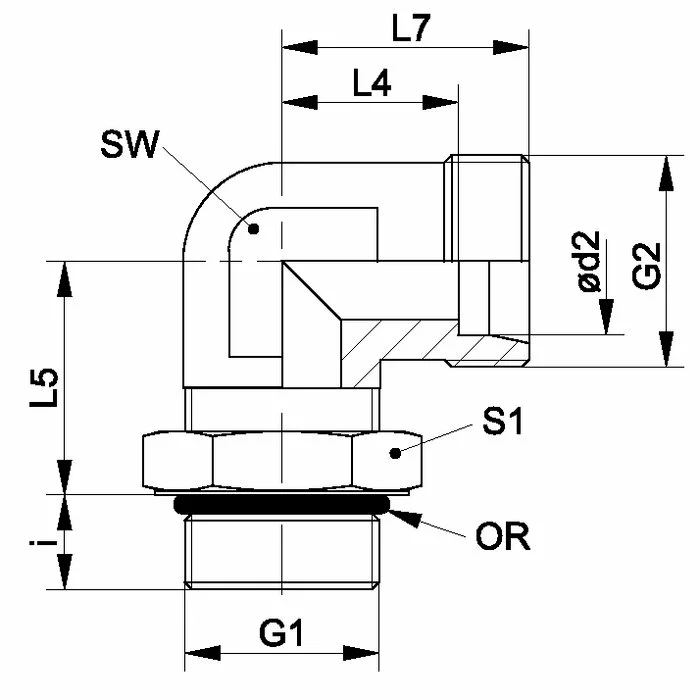

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm		 S1 Кольцо круглого сечения
XEWOM 04 LL LL PN 100 4 M 8 x 1 M 8 x 1 7.1 11.3 19.8 15 12 12 6.1 x 1.6
XEWOM 04 LL 10 LL PN 100 4 M 10 x 1 M 8 x 1 7.1 11.3 19.8 15 11 14 8.0 x 1.5
XEWOM 06 LL LL PN 100 6 M 10 x 1 M 10 x 1 7.1 9.8 19.8 15 14 14 8.0 x 1.5
XEWOM 06 LL 12-1.5 LL PN 100 6 M 12 x 1,5 M 10 x 1 9.6 12.8 23.2 18 14 17 9.3 x 2.4
XEWOM NW 04 HL L PN 250 6 M 10 x 1 M 12 x 1,5 7.0 14.0 20.0 21 14 14 8.0 x 1.5
XEWOM NW 06 HL L PN 250 8 M 12 x 1,5 M 14 x 1.5 10.0 16.0 22.0 23 14 17 9.3 x 2.4
XEWOM NW 08 HL L PN 250 10 M 14 x 1.5 M 16 x 1.5 10.0 17.0 25.0 24 19 19 11.3 x 2.4
XEWOM NW 10 HL L PN 250 12 M 16 x 1.5 M 18 x 1,5 10.0 19.0 26.0 26 19 22 13.3 x 2.4
XEWOM NW 13 HL L PN 250 15 M 18 x 1,5 M 22 x 1.5 11.0 21.0 30.0 28 22 24 15.3 x 2.4
XEWOM NW 13 HL 22 L PN 315 15 M 22 x 1.5 M 22 x 1.5 12.0 21.0 33.0 24 22 27 17.3 x 2.4
XEWOM NW 16 HL L PN 160 18 M 22 x 1.5 M 26 x 1,5 12.0 24.0 33.0 31 27 27 19.3 x 2.4
XEWOM NW 20 HL L PN 160 22 M 26 x 1,5 M 30 x 2 14.0 28.0 34.0 35 27 32 23.3 x 2.4
XEWOM NW 20 HL 27 L PN 160 22 M 27 x 2 M 30 x 2 14.0 28.0 35.0 35 30 32 23.6 x 2.9
XEWOM NW 25 HL L PN 100 28 M 33 x 2 M 36 x 2 14.0 31.0 38.0 38 36 41 29.5 x 3.0
XEWOM NW 32 HL L PN 100 35 M 42 x 2 M 45 x 2 14.0 38.0 48.0 48 50 50 38.0 x 3.0
XEWOM NW 40 HL L PN 100 42 M 48 x 2 M 52 x 2 16.0 38.0 49.0 49 50 55 44.5 x 3.0
XEWOM NW 03 HS S PN 630 6 M 12 x 1,5 M 14 x 1.5 10.0 15.0 22.0 22 14 17 9.3 x 2.4
XEWOM NW 04 HS S PN 630 8 M 14 x 1.5 M 16 x 1.5 10.0 17.0 26.0 24 19 19 11.3 x 2.4
XEWOM NW 06 HS S PN 630 10 M 16 x 1.5 M 18 x 1,5 11.0 18.0 27.0 25 19 22 13.3 x 2.4
XEWOM NW 08 HS S PN 630 12 M 18 x 1,5 M 20 x 1.5 12.0 22.0 31.0 29 22 24 15.3 x 2.4
XEWOM NW 10 HS S PN 630 14 M 20 x 1.5 M 22 x 1.5 14.0 22.0 34.0 31 27 27 17.3 x 2.4
XEWOM NW 13 HS S PN 400 16 M 22 x 1.5 M 24 x 1.5 14.0 25.0 35.0 33 27 27 19.3 x 2.4
XEWOM NW 16 HS S PN 400 20 M 27 x 2 M 30 x 2 16.0 28.0 39.0 38 30 32 23.5 x 3.0
XEWOM NW 20 HS S PN 315 25 M 33 x 2 M 36 x 2 16.0 30.0 44.0 42 36 41 29.5 x 3.0
XEWOM NW 25 HS S PN 250 30 M 42 x 2 M 42 x 2 17.0 36.0 51.0 49 50 50 38.0 x 3.0
XEWOM NW 32 HS S PN 200 38 M 48 x 2 M 52 x 2 19.0 34.0 54.0 50 50 55 44.5 x 3.0
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
