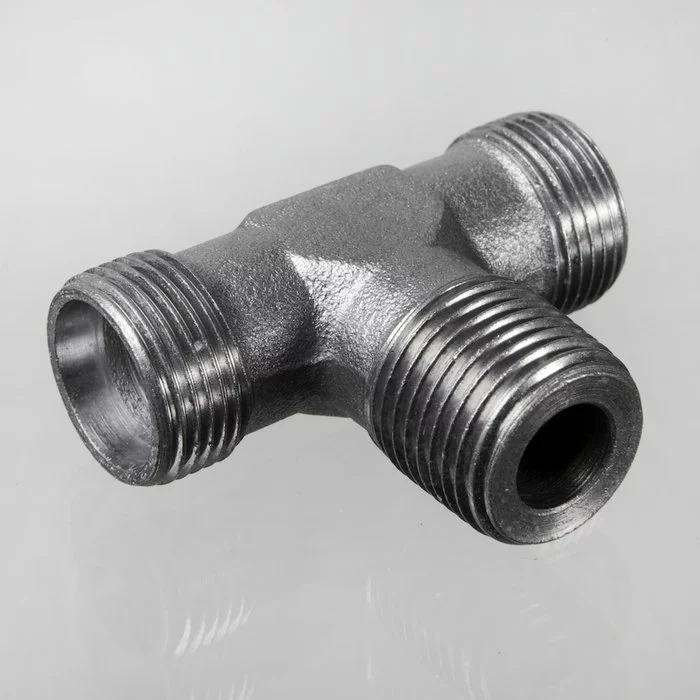

Ввертное резьбовое соединение, T-образное - XTN

Код товара: 678824319
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба NPT

Форма уплотнения 1

Резьбовое уплотнение

Соединение 2 + 3

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2 + 3

Внутренний конус 24°

Модель

Ввертное резьбовое соединение

Конструкция

T-образная форма

_____

DIN 2353

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие
Наименование Серия Рабочее давление, бар Ø d2
mm		 G i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm
XTN 04 LL LL PN 100 4 1/8" -27 NPT 8 11.0 17 15 9
XTN 05 LL LL PN 100 5 1/8" -27 NPT 8 9.5 17 15 9
XTN 06 LL LL PN 100 6 1/8" -27 NPT 8 9.5 17 15 9
XTN 08 LL LL PN 100 8 1/8" -27 NPT 8 11.5 20 17 12
XTN NW 04 HL L PN 315 6 1/8" -27 NPT 8 12.0 20 19 12
XTN NW 04 HL 1/4 L PN 315 6 1/4" -18 NPT 12 12.0 25 19 12
XTN NW 06 HL L PN 315 8 1/4" -18 NPT 12 14.0 26 21 12
XTN NW 08 HL L PN 315 10 1/4" -18 NPT 12 15.0 27 22 14
XTN NW 10 HL L PN 315 12 3/8" -18 NPT 12 17.0 28 24 17
XTN NW 13 HL L PN 315 15 1/2" -14 NPT 14 21.0 34 26 19
XTN NW 16 HL L PN 315 18 1/2" -14 NPT 14 23.5 36 31 24
XTN NW 20 HL L PN 160 22 3/4" -14 NPT 16 27.5 42 35 27
XTN NW 25 HL L PN 160 28 1" -11.5 NPT 18 30.5 48 38 36
XTN NW 32 HL L PN 160 35 1.1/4" -11.5 NPT 20 34.5 54 45 41
XTN NW 40 HL L PN 160 42 1.1/2" -11.5 NPT 22 40.0 61 51 50
XTN NW 03 HS S PN 630 6 1/4" -18 NPT 12 16.0 26 23 12
XTN NW 04 HS S PN 630 8 1/4" -18 NPT 12 17.0 27 24 14
XTN NW 06 HS S PN 630 10 3/8" -18 NPT 12 17.5 28 35 17
XTN NW 08 HS S PN 630 12 3/8" -18 NPT 12 21.5 31 30 17
XTN NW 10 HS S PN 630 14 1/2" -14 NPT 14 22.0 32 30 19
XTN NW 13 HS S PN 400 16 1/2" -14 NPT 14 24.5 32 33 24
XTN NW 16 HS S PN 400 20 3/4" -14 NPT 16 26.5 42 37 27
XTN NW 20 HS S PN 400 25 1" -11.5 NPT 18 30.0 48 42 36
XTN NW 25 HS S PN 400 30 1.1/4" -11.5 NPT 20 35.5 54 49 41
XTN NW 32 HS S PN 315 38 1.1/2" -11.5 NPT 22 41.0 61 57 50
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
