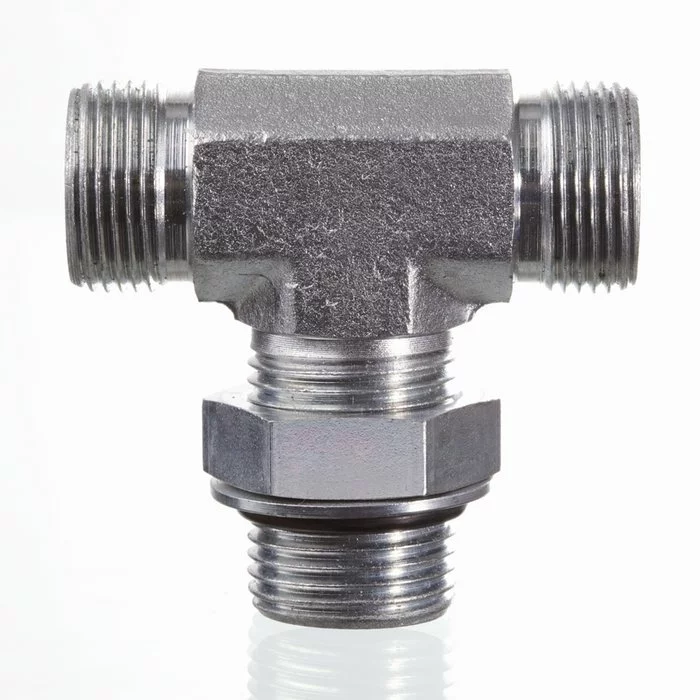

Ввертное резьбовое соединение, T-образное - XETOR

Код товара: 678824725
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба BSP, цилиндрическая

Форма уплотнения 1

Форма G

Соединение 2 + 3

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2 + 3

Внутренний конус 24°

Модель

Ввертное резьбовое соединение с регулировкой положения

Конструкция

T-образная форма

_____

ISO 8434-1

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

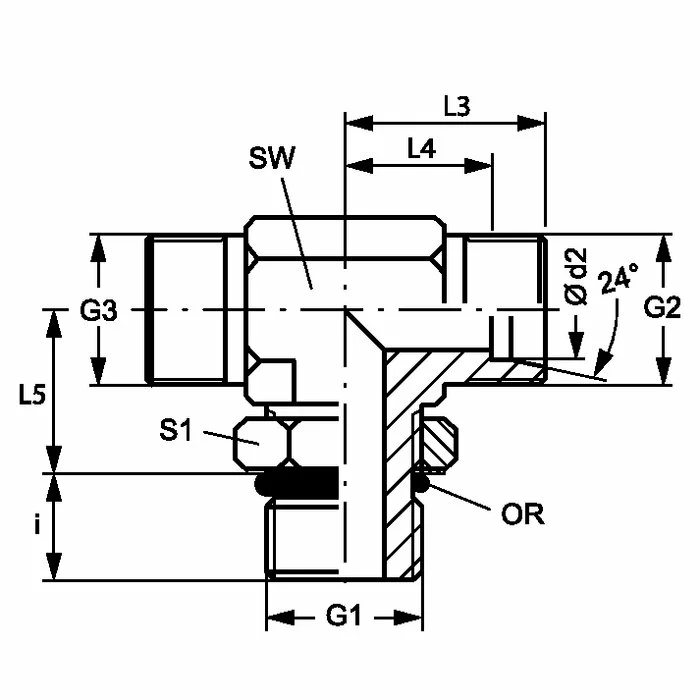

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 + G3 i
mm		 L3
mm		 L4
mm		 L5
mm		 SW
mm		 S1 Кольцо круглого сечения
XETOR NW 04 HL L PN 315 6 G 1/8" -28 M 12 x 1,5 7 21 14 19 14 14 8.00 x 1.50
XETOR NW 06 HL L PN 315 8 G 1/4" -19 M 14 x 1.5 9 23 16 23 14 19 10.77 x 2.62
XETOR NW 08 HL L PN 315 10 G 1/4" -19 M 16 x 1.5 9 24 17 25 19 19 10.77 x 2.62
XETOR NW 10 HL L PN 250 12 G 3/8" -19 M 18 x 1,5 9 26 19 28 19 22 13.94 x 2.62
XETOR NW 13 HL L PN 250 15 G 1/2" -14 M 22 x 1.5 13 28 21 30 22 27 17.86 x 2.62
XETOR NW 16 HL L PN 250 18 G 1/2" -14 M 26 x 1,5 13 31 24 36 27 27 17.86 x 2.62
XETOR NW 20 HL L PN 160 22 G 3/4" -14 M 30 x 2 13 35 28 36 30 36 23.47 x 2.62
XETOR NW 25 HL L PN 160 28 G 1" -11 M 36 x 2 15 38 31 44 36 41 29.50 x 3.53
XETOR NW 32 HL L PN 160 35 G 1.1/4" -11 M 45 x 2 15 48 38 50 50 50 37.69 x 3.53
XETOR NW 40 HL L PN 160 42 G 1.1/2" -11 M 52 x 2 15 49 38 52 50 50 44.04 x 3.53
XETOR NW 03 HS S PN 315 6 G 1/4" -19 M 14 x 1.5 9 22 15 23 14 19 10.77 x 2.62
XETOR NW 04 HS S PN 315 8 G 1/4" -19 M 16 x 1.5 9 24 17 27 19 19 10.77 x 2.62
XETOR NW 06 HS S PN 250 10 G 3/8" -19 M 18 x 1,5 9 25 18 29 19 22 13.94 x 2.62
XETOR NW 08 HS S PN 250 12 G 3/8" -19 M 20 x 1.5 9 29 22 29 22 22 13.94 x 2.62
XETOR NW 10 HS S PN 250 14 G 1/2" -14 M 22 x 1.5 13 43 25 36 27 27 17.86 x 2.62
XETOR NW 13 HS S PN 250 16 G 1/2" -14 M 24 x 1.5 13 33 25 36 27 27 17.86 x 2.62
XETOR NW 16 HS S PN 250 20 G 3/4" -14 M 30 x 2 12 38 28 39 30 36 23.47 x 2.62
XETOR NW 20 HS S PN 250 25 G 1" -11 M 36 x 2 14 42 30 44 36 41 29.74 x 3.53
XETOR NW 25 HS S PN 160 30 G 1.1/4" -11 M 42 x 2 15 49 36 49 50 50 37.69 x 3.53
XETOR NW 32 HS S PN 160 38 G 1.1/2" -11 M 52 x 2 15 50 34 55 50 55 44.04 x 3.53
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
