Ввертное резьбовое соединение, L-образное - XLMK

Код товара: 678825180
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая наружная резьба, коническая

Форма уплотнения 1

Резьбовое уплотнение

Соединение 2 + 3

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2 + 3

Внутренний конус 24°

Модель

Ввертное резьбовое соединение

Конструкция

L-образная форма

_____

DIN 2353

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

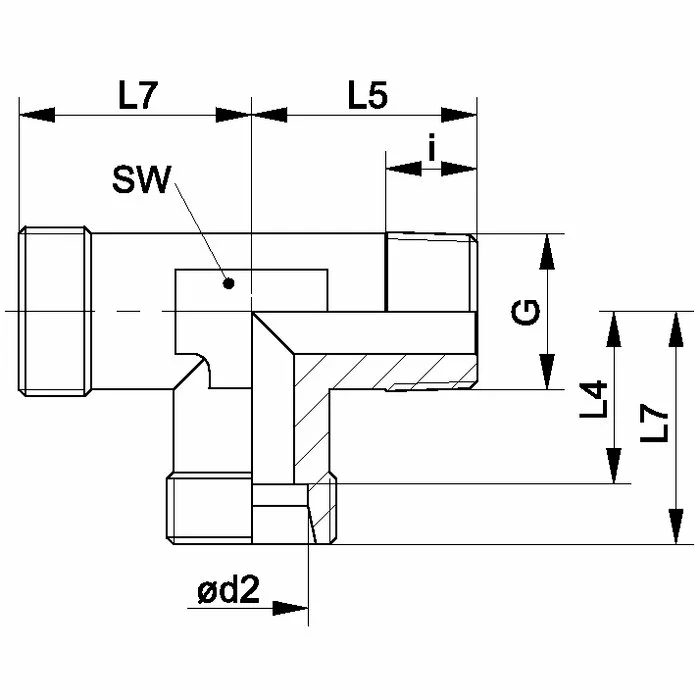

Наименование Серия Рабочее давление, бар Ø d2
mm		 G i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm
XLM 04 LL LL PN 100 4 M 8 x 1 K 8 11.0 17 15 9
XLM 05 LL LL PN 100 5 M 8 x 1 K 8 9.5 17 15 11
XLM 06 LL LL PN 100 6 M 10 x 1 K 8 9.5 17 15 9
XLM 08 LL LL PN 100 8 M 10 x 1 K 8 11.5 20 17 12
XLM NW 04 HL L PN 315 6 M 10 x 1 K 8 12.0 20 19 12
XLM NW 06 HL L PN 315 8 M 12 x 1.5 K 12 14.0 26 21 12
XLM NW 08 HL L PN 315 10 M 14 x 1.5 K 12 15.0 27 22 14
XLM NW 10 HL L PN 315 12 M 16 x 1.5 K 12 17.0 28 24 17
XLM NW 13 HL L PN 316 15 M 18 x 1.5 K 12 21.0 32 26 19
XLM NW 16 HL L PN 315 18 M 22 x 1.5 K 14 23.5 36 31 24
XLM NW 03 HS S PN 400 6 M 12 x 1.5 K 12 16.0 26 23 12
XLM NW 04 HS S PN 400 8 M 14 x 1.5 K 12 17.0 27 24 14
XLM NW 06 HS S PN 400 10 M 16 x 1.5 K 12 17.5 28 25 17
XLM NW 08 HS S PN 400 12 M 18 x 1.5 K 12 21.5 28 29 17
XLM NW 10 HS S PN 400 14 M 20 x 1.5 K 14 22.0 32 30 19
XLM NW 13 HS S PN 400 16 M 22 x 1.5 K 14 24.5 32 33 24
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
