Ввертное резьбовое соединение, L-образное - XELOMK

Код товара: 678825292
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1

Кольцо круглого сечения и камерное кольцо

Соединение 2 + 3

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2 + 3

Внутренний конус 24°

Модель

Ввертное резьбовое соединение с регулировкой положения

Конструкция

L-образная форма

_____

ISO 8434-1

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

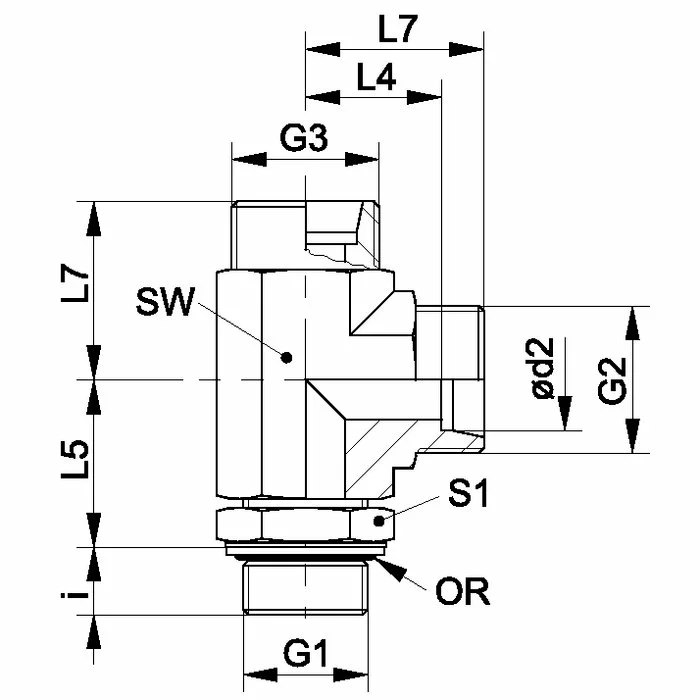

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 + G3 i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm		 S1 Кольцо круглого сечения
XELOMK NW 04 HL L PN 315 6 M 10 x 1 M 12 x 1,5 7 14 20 21 14 13 8.1 x 1.6
XELOMK NW 06 HL L PN 315 8 M 12 x 1,5 M 14 x 1.5 10 16 22 23 14 17 9.3 x 2.4
XELOMK NW 08 HL L PN 315 10 M 14 x 1.5 M 16 x 1.5 9 17 25 24 19 17 11.3 x 2.4
XELOMK NW 10 HL L PN 315 12 M 16 x 1.5 M 18 x 1,5 9 19 26 26 19 19 13.3 x 2.4
XELOMK NW 13 HL L PN 315 15 M 18 x 1,5 M 22 x 1.5 11 21 30 28 22 22 15.3 x 2.4
XELOMK NW 16 HL L PN 315 18 M 22 x 1.5 M 26 x 1,5 11 24 33 31 27 27 19.3 x 2.4
XELOMK NW 20 HL L PN 160 22 M 26 x 1,5 M 30 x 2 16 28 35 35 30 32 23.3 x 2.4
XELOMK NW 20 HL 27 L PN 160 22 M 27 x 2 M 30 x 2 14 28 35 35 30 36 23.6 x 2.9
XELOMK NW 25 HL L PN 160 28 M 33 x 2 M 36 x 2 14 31 38 38 36 38 29.5 x 3.0
XELOMK NW 32 HL L PN 160 35 M 42 x 2 M 45 x 2 14 38 48 48 50 50 38.0 x 3.0
XELOMK NW 40 HL L PN 160 42 M 48 x 2 M 52 x 2 16 38 49 49 50 55 44.5 x 3.0
XELOMK NW 03 HS S PN 315 6 M 12 x 1,5 M 14 x 1.5 10 15 22 22 14 17 9.3 x 2.4
XELOMK NW 04 HS S PN 315 8 M 14 x 1.5 M 16 x 1.5 10 17 26 24 19 17 11.3 x 2.4
XELOMK NW 06 HS S PN 315 10 M 16 x 1.5 M 18 x 1,5 11 18 27 25 19 19 13.3 x 2.4
XELOMK NW 08 HS S PN 315 12 M 18 x 1,5 M 20 x 1.5 12 22 31 29 22 22 15.3 x 2.4
XELOMK NW 10 HS S PN 315 14 M 20 x 1.5 M 22 x 1.5 14 25 35 33 27 27 17.3 x 2.4
XELOMK NW 13 HS S PN 315 16 M 22 x 1.5 M 24 x 1.5 14 25 35 33 27 27 19.3 x 2.4
XELOMK NW 16 HS S PN 315 20 M 27 x 2 M 30 x 2 16 28 39 38 30 32 23.6 x 2.9
XELOMK NW 20 HS S PN 315 25 M 33 x 2 M 36 x 2 16 30 44 42 36 38 29.5 x 3.0
XELOMK NW 25 HS S PN 250 30 M 42 x 2 M 42 x 2 17 36 51 49 50 50 38.0 x 2.0
XELOMK NW 32 HS S PN 200 38 M 48 x 2 M 52 x 2 19 34 54 50 50 55 44.5 x 3.0
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
