Ввертное резьбовое соединение, L-образное - XELO

Код товара: 678825096
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба UN/UNF

Форма уплотнения 1

Уплотнение ввертного штуцера кольцом круглого сечения

Соединение 2 + 3

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2 + 3

Внутренний конус 24°

Модель

Ввертное резьбовое соединение с регулировкой положения

Конструкция

L-образная форма

_____

ISO 8434-1

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

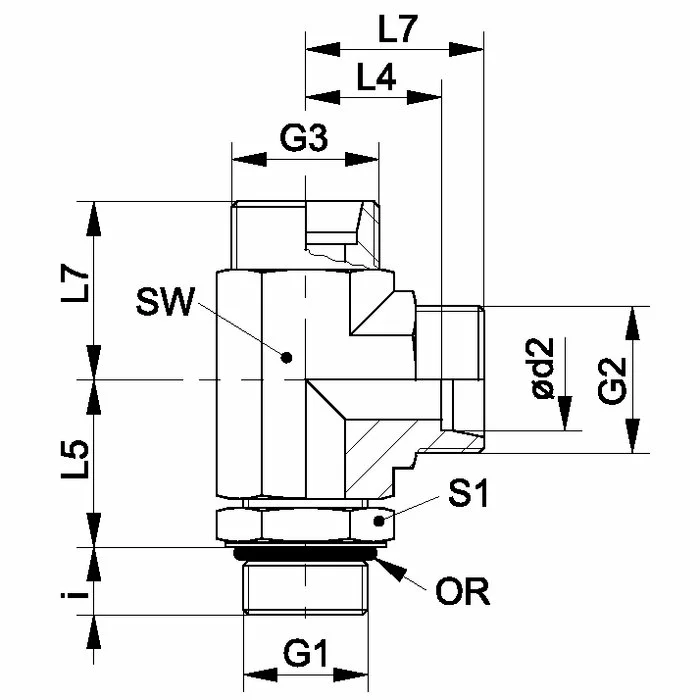

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 + G3 i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm		 S1 Кольцо круглого сечения
XELO NW 04 HL 7/16 L PN 315 6 7/16"-20 UNF M 12 x 1,5 10 14 19 21 14 14 8.92 x 1.83
XELO NW 06 HL 7/16 L PN 315 8 7/16"-20 UNF M 14 x 1.5 10 16 19 23 14 14 8.92 x 1.83
XELO NW 06 HL 1/2 L PN 315 8 1/2"-20 UNF M 14 x 1.5 10 16 19 23 14 19 10.52 x 1.83
XELO NW 06 HL 9/16 L PN 315 8 9/16"-18 UNF M 14 x 1.5 10 16 19 23 19 17 11.90 x 1.98
XELO NW 08 HL 9/16 L PN 315 10 9/16"-18 UNF M 16 x 1.5 10 17 24 24 19 17 11.90 x 1.98
XELO NW 10 HL 9/16 L PN 315 12 9/16"-18 UNF M 18 x 1,5 11 19 25 26 19 17 11.90 x 1.98
XELO NW 10 HL 3/4 L PN 315 12 3/4" -16 UNF M 18 x 1,5 13 19 25 26 19 22 16.36 x 2.20
XELO NW 13 HL 3/4 L PN 315 15 3/4" -16 UNF M 22 x 1.5 13 21 28 28 22 22 16.36 x 2.20
XELO NW 13 HL 7/8 L PN 315 15 7/8" -14 UNF M 22 x 1.5 15 21 28 28 22 27 19.18 x 2.46
XELO NW 16 HL 7/8 L PN 315 18 7/8" -14 UNF M 26 x 1,5 15 24 32 31 27 27 19.18 x 2.46
XELO NW 16 HL 1 1/16 L PN 315 18 1.1/16" -12 UN M 26 x 1,5 17 24 32 31 30 32 23.47 x 2.95
XELO NW 20 HL 1 1/16 L PN 160 22 1.1/16" -12 UN M 30 x 2 17 28 35 35 30 32 23.47 x 2.95
XELO NW 25 HL 1 5/16 L PN 160 28 1.5/16" -12 UN M 36 x 2 17 31 42 38 36 41 29.74 x 2.95
XELO NW 32 HL 1 5/8 L PN 160 35 1.5/8" -12 UN M 45 x 2 17 38 46 48 50 50 37.47 x 3.00
XELO NW 40 HL 1 7/8 L PN 160 42 1.7/8" -12 UN M 52 x 2 17 38 47 49 50 55 43.69 x 3.00
XELO NW 03 HS 7/16 S PN 400 6 7/16"-20 UNF M 14 x 1.5 12 15 20 22 14 14 8.92 x 1.83
XELO NW 04 HS 1/2 S PN 400 8 1/2"-20 UNF M 16 x 1.5 12 15 20 22 14 17 10.52 x 1.83
XELO NW 04 HS 9/16 S PN 400 8 9/16"-18 UNF M 16 x 1.5 12 17 25 24 19 17 11.90 x 1.98
XELO NW 06 HS 9/16 S PN 400 10 9/16"-18 UNF M 18 x 1,5 12 18 26 25 19 17 11.90 x 1.98
XELO NW 08 HS 3/4 S PN 400 12 3/4" -16 UNF M 20 x 1.5 14 22 30 29 22 22 16.36 x 2.20
XELO NW 10 HS 7/8 S PN 250 14 7/8" -14 UNF M 22 x 1.5 16 25 34 33 27 27 19.18 x 2.46
XELO NW 13 HS 7/8 S PN 400 16 7/8" -14 UNF M 24 x 1.5 16 25 34 33 27 27 19.18 x 2.46
XELO NW 16 HS 1 1/16 S PN 400 20 1.1/16" -12 UN M 30 x 2 19 28 37 38 30 32 23.47 x 2.95
XELO NW 20 HS 1 1/16 S PN 400 25 1.1/16" -12 UN M 36 x 2 19 30 50 42 36 32 23.47 x 2.95
XELO NW 20 HS 1 5/16 S PN 400 25 1.5/16" -12 UN M 36 x 2 19 33 53 46 38 33 29.74 x 2.95
XELO NW 25 HS 1 5/8 S PN 250 30 1.5/8" -12 UN M 42 x 2 19 36 50 49 50 50 37.47 x 3.00
XELO NW 32 HS 1 7/8 S PN 250 38 1.7/8" -12 UN M 52 x 2 19 34 51 50 50 55 43.69 x 3.00
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
