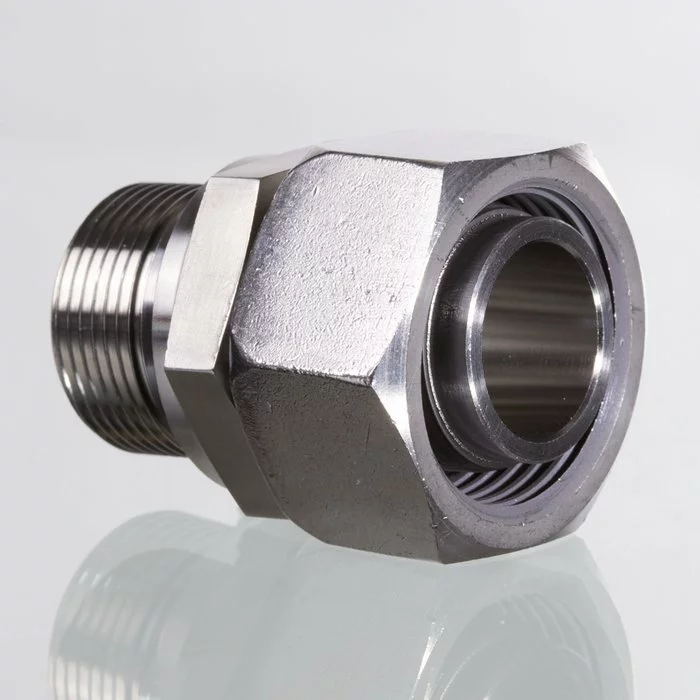

Ввертное резьбовое соединение - AVR ED VA

Код товара: 678823066
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба BSP, цилиндрическая

Форма уплотнения 1

Форма E

Форма уплотнения 2

Патрубок с режущим кольцом

Модель

Ввертное резьбовое соединение

Соединение 2

Метрическая гаечная резьба

Конструкция

прямые

_____

DIN 2353
ISO 8434-1

Комплект поставки

Патрубок с накидной гайкой и предварительно монтированным режущим кольцом

Материал

нержавеющая сталь


Изделие

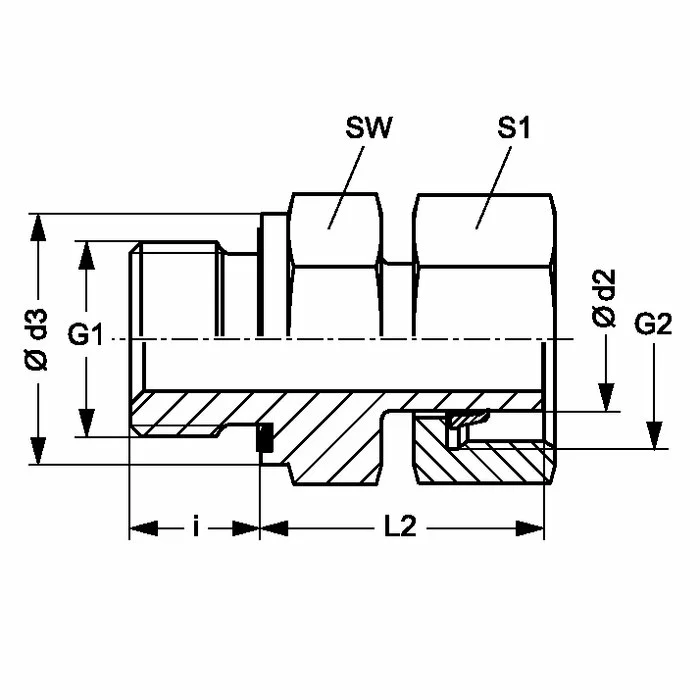

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 Ø d3
mm		 i
mm		 L2
mm		 SW
mm		 S1
AVR NW 04 L ED VA L PN 315 6 G 1/8" -28 M 12 x 1,5 13.9 8 24.5 14 14
AVR NW 04 L 1/4 ED VA L PN 315 6 G 1/4" -19 M 12 x 1,5 18.9 12 26.5 19 14
AVR NW 06 L ED VA L PN 315 8 G 1/4" -19 M 14 x 1.5 18.9 12 27.0 19 17
AVR NW 08 L ED VA L PN 315 10 G 1/4" -19 M 16 x 1.5 18.9 12 27.5 19 19
AVR NW 08 L 3/8 ED VA L PN 315 10 G 3/8" -19 M 16 x 1.5 21.9 12 29.0 22 19
AVR NW 08 L 1/2 ED VA L PN 315 10 G 1/2" -14 M 16 x 1.5 26.9 14 29.5 27 19
AVR NW 10 L 1/4 ED VA L PN 315 12 G 1/4" -19 M 18 x 1,5 18.9 12 28.5 19 22
AVR NW 10 L ED VA L PN 315 12 G 3/8" -19 M 18 x 1,5 21.9 12 30.0 22 22
AVR NW 10 L 1/2 ED VA L PN 315 12 G 1/2" -14 M 18 x 1,5 26.7 14 30.5 27 22
AVR NW 13 L 3/8 ED VA L PN 315 15 G 3/8" -19 M 22 x 1.5 21.9 12 30.0 22 27
AVR NW 13 L ED VA L PN 315 15 G 1/2" -14 M 22 x 1.5 26.9 14 30.5 27 27
AVR NW 16 L 3/8 ED VA L PN 315 18 G 3/8" -19 M 26 x 1,5 21.9 12 31.0 22 32
AVR NW 16 L ED VA L PN 315 18 G 1/2" -14 M 26 x 1,5 26.9 14 31.5 27 32
AVR NW 16 L 3/4 ED VA L PN 315 18 G 3/4" -14 M 26 x 1,5 31.9 16 32.0 32 32
AVR NW 20 L 3/8 ED VA L PN 160 22 G 3/8" -19 M 30 x 2 21.9 12 31.5 27 36
AVR NW 20 L 1/2 ED VA L PN 160 22 G 1/2" -14 M 30 x 2 26.9 14 32.0 27 36
AVR NW 20 L ED VA L PN 160 22 G 3/4" -14 M 30 x 2 31.9 16 32.5 32 36
AVR NW 25 L ED VA L PN 160 28 G 1" -11 M 36 x 2 39.9 18 35.0 41 41
AVR NW 32 L ED VA L PN 160 35 G 1.1/4" -11 M 45 x 2 49.9 20 42.5 50 50
AVR NW 40 L ED VA L PN 160 42 G 1.1/2" -11 M 52 x 2 54.9 22 47.0 55 60
AVR NW 03 S 1/8 ED VA S PN 630 6 G 1/8" -28 M 14 x 1.5 13.9 8 26.5 14 17
AVR NW 03 S ED VA S PN 630 6 G 1/4" -19 M 14 x 1.5 18.9 12 27.0 19 17
AVR NW 04 S ED VA S PN 630 8 G 1/4" -19 M 16 x 1.5 18.9 12 27.0 19 19
AVR NW 06 S 1/4 ED VA S PN 630 10 G 1/4" -19 M 18 x 1,5 18.9 12 30.0 19 22
AVR NW 06 S ED VA S PN 630 10 G 3/8" -19 M 18 x 1,5 21.9 12 32.0 22 22
AVR NW 06 S 1/2 ED VA S PN 630 10 G 1/2" -14 M 18 x 1,5 26.9 14 35.0 27 22
AVR NW 08 S 1/4 ED VA S PN 630 12 G 1/4" -19 M 20 x 1.5 18.9 12 30.0 19 24
AVR NW 08 S ED VA S PN 630 12 G 3/8" -19 M 20 x 1.5 21.9 12 32.0 22 24
AVR NW 08 S 1/2 ED VA S PN 630 12 G 1/2" -14 M 20 x 1.5 26.9 14 35.0 27 24
AVR NW 10 S 1/4 ED VA S PN 630 14 G 1/4" -19 M 22 x 1.5 18.9 12 31.5 19 27
AVR NW 10 S ED VA S PN 630 14 G 1/2" -14 M 22 x 1.5 26.9 14 36.5 27 27
AVR NW 13 S 3/8 ED VA S PN 400 16 G 3/8" -19 M 24 x 1.5 21.9 12 34.0 22 30
AVR NW 13 S ED VA S PN 400 16 G 1/2" -14 M 24 x 1.5 26.9 14 37.0 27 30
AVR NW 13 S 3/4 ED VA S PN 400 16 G 3/4" -14 M 24 x 1.5 31.9 16 38.5 32 30
AVR NW 16 S 1/2 ED VA S PN 400 20 G 1/2" -14 M 30 x 2 26.9 14 41.5 27 36
AVR NW 16 S ED VA S PN 400 20 G 3/4" -14 M 30 x 2 31.9 16 43.0 32 36
AVR NW 20 S 3/4 ED VA S PN 400 25 G 3/4" -14 M 36 x 2 31.9 16 46.0 32 46
AVR NW 20 S ED VA S PN 400 25 G 1" -11 M 36 x 2 39.9 18 48.0 41 46
AVR NW 25 S ED VA S PN 400 30 G 1.1/4" -11 M 42 x 2 49.9 20 51.0 50 50
AVR NW 32 S ED VA S PN 315 38 G 1.1/2" -11 M 52 x 2 54.9 22 60.0 55 60
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
