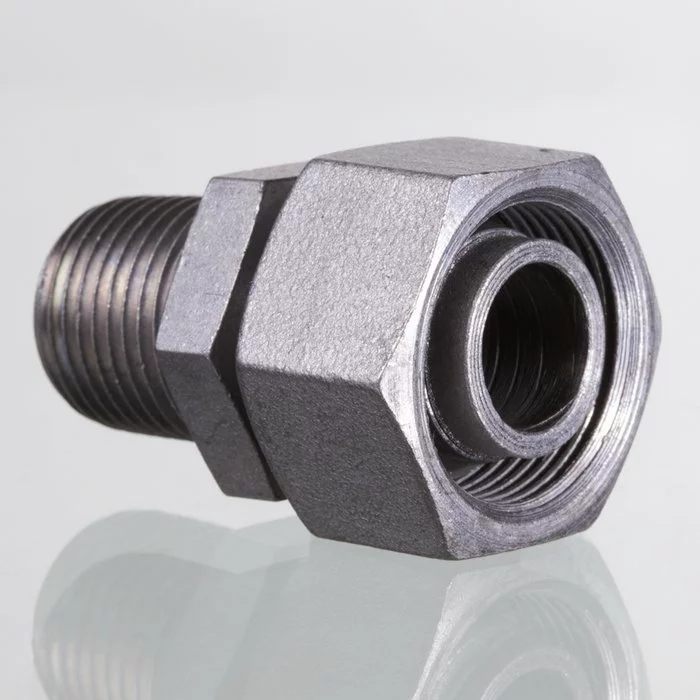

Ввертное резьбовое соединение - AVN

Код товара: 678823087
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба NPT

Форма уплотнения 1

Резьбовое уплотнение

Форма уплотнения 2

Патрубок с режущим кольцом

Модель

Ввертное резьбовое соединение

Соединение 2

Метрическая гаечная резьба

Конструкция

прямые

_____

DIN 2353
ISO 8434-1

Комплект поставки

Патрубок с накидной гайкой и предварительно монтированным режущим кольцом

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

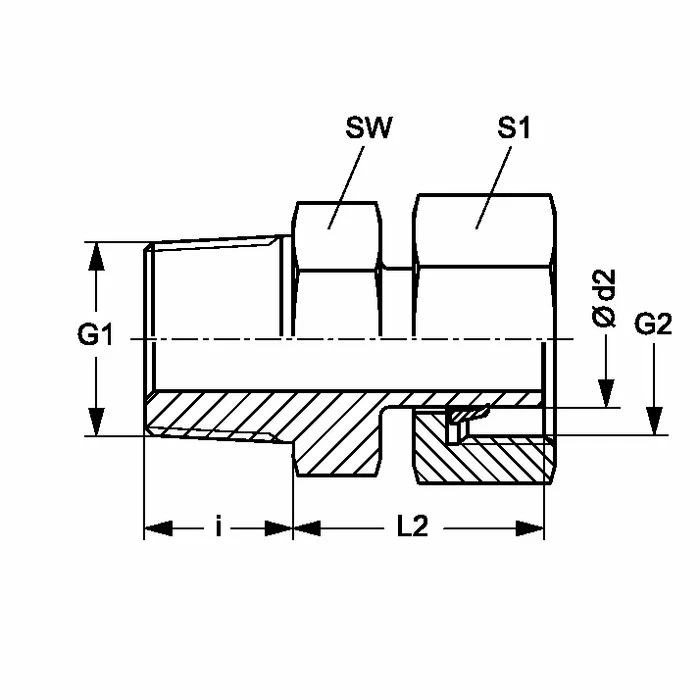

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 i
mm		 L2
mm		 SW
mm		 S1
AVN NW 04 L L PN 315 6 1/8" -27 NPT M 12 x 1,5 9.9 23.1 11 14
AVN NW 06 L L PN 315 8 1/4" -18 NPT M 14 x 1.5 15.1 23.9 14 17
AVN NW 08 L L PN 315 10 1/4" -18 NPT M 16 x 1.5 15.1 25.4 17 19
AVN NW 10 L L PN 315 12 3/8" -18 NPT M 18 x 1,5 15.2 26.2 19 22
AVN NW 13 L L PN 315 15 1/2" -14 NPT M 22 x 1.5 19.8 28.2 22 27
AVN NW 16 L L PN 315 18 1/2" -14 NPT M 26 x 1,5 20.1 28.7 27 32
AVN NW 20 L L PN 160 22 3/4" -14 NPT M 30 x 2 25.0 28.9 27 36
AVN NW 25 L L PN 160 28 1" -11.5 NPT M 36 x 2 25.6 30.5 36 41
AVN NW 32 L L PN 160 35 1.1/4" -11.5 NPT M 45 x 2 26.0 37.4 46 50
AVN NW 40 L L PN 160 42 1.1/2" -11.5 NPT M 52 x 2 15.1 39.0 50 60
AVN NW 03 S S PN 630 6 1/4" -18 NPT M 14 x 1.5 15.1 24.9 14 17
AVN NW 04 S S PN 630 8 1/4" -18 NPT M 16 x 1.5 15.2 24.9 14 19
AVN NW 06 S S PN 630 10 3/8" -18 NPT M 18 x 1,5 15.2 29.3 19 22
AVN NW 08 S S PN 630 12 3/8" -18 NPT M 20 x 1.5 19.8 28.3 19 24
AVN NW 10 S S PN 630 14 1/2" -14 NPT M 22 x 1.5 19.8 33.2 22 27
AVN NW 13 S S PN 400 16 1/2" -14 NPT M 24 x 1.5 20.1 33.7 22 30
AVN NW 16 S S PN 400 20 3/4" -14 NPT M 30 x 2 25.0 37.9 27 36
AVN NW 20 S S PN 400 25 1" -11.5 NPT M 36 x 1.5 25.0 43.5 36 46
AVN NW 25 S S PN 400 30 1.1/4" -11.5 NPT M 42 x 2 25.6 47.9 46 50
AVN NW 32 S S PN 315 38 1.1/2" -11.5 NPT M 52 x 2 26.0 52.0 50 60
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
