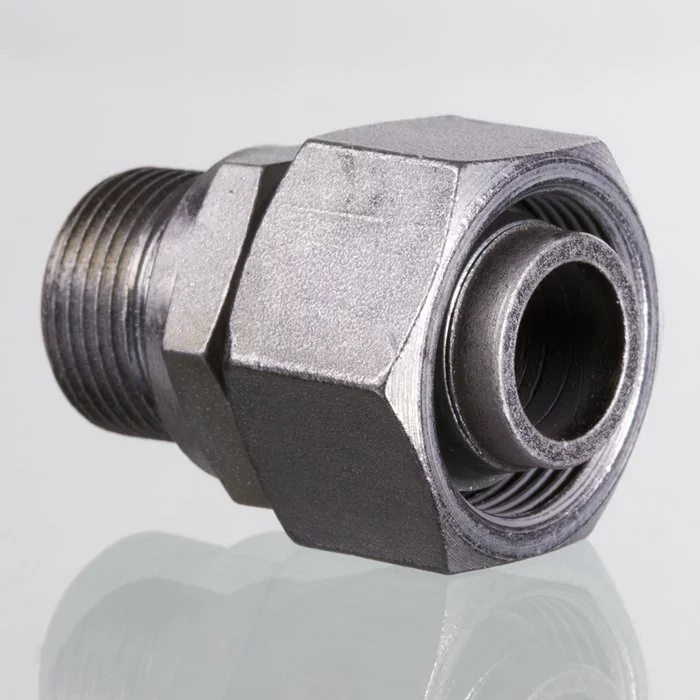

Ввертное резьбовое соединение - AVM

Код товара: 678823171
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1

Форма B

Форма уплотнения 2

Патрубок с режущим кольцом

Модель

Ввертное резьбовое соединение

Соединение 2

Метрическая гаечная резьба

Конструкция

прямые

_____

DIN 2353
ISO 8434-1

Комплект поставки

Патрубок с накидной гайкой и предварительно монтированным режущим кольцом

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

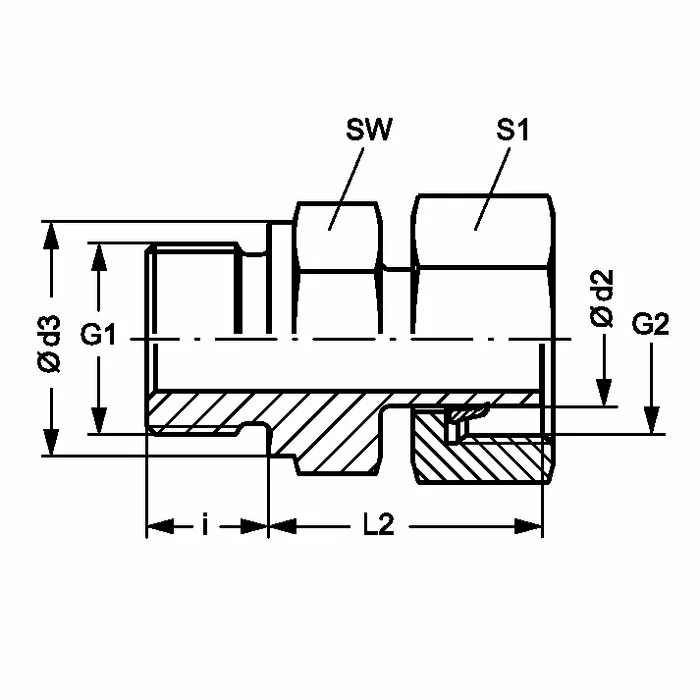

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 Ø d3
mm		 i
mm		 L2
mm		 SW
mm		 S1
AVM NW 04 L L PN 315 6 M 10 x 1 M 12 x 1,5 14 8 24.5 14 14
AVM NW 06 L L PN 315 8 M 12 x 1,5 M 14 x 1.5 17 12 26.5 17 17
AVM NW 08 L L PN 315 10 M 14 x 1.5 M 16 x 1.5 19 12 27.5 19 19
AVM NW 10 L L PN 315 12 M 16 x 1.5 M 18 x 1,5 21 12 30.5 22 22
AVM NW 10 L 18 L PN 315 12 M 18 x 1,5 M 18 x 1,5 23 12 30.5 24 22
AVM NW 10 L 22 L PN 315 12 M 22 x 1.5 M 18 x 1,5 27 14 31.5 32 22
AVM NW 13 L L PN 315 15 M 18 x 1,5 M 22 x 1.5 23 14 31.5 24 27
AVM NW 13 L 22 L PN 315 15 M 22 x 1.5 M 22 x 1.5 27 14 31.5 27 27
AVM NW 16 L L PN 315 18 M 22 x 1.5 M 26 x 1,5 27 14 31.5 27 32
AVM NW 20 L L PN 160 22 M 26 x 1,5 M 30 x 2 31 16 32.5 32 36
AVM NW 25 L L PN 160 28 M 33 x 2 M 36 x 2 39 18 35.0 41 41
AVM NW 32 L L PN 160 35 M 42 x 2 M 45 x 2 49 20 42.5 50 50
AVM NW 40 L L PN 250 42 M 48 x 2 M 52 x 2 55 22 46.5 55 60
AVM NW 03 S S PN 630 6 M 12 x 1,5 M 14 x 1.5 17 12 27.0 17 17
AVM NW 04 S S PN 630 8 M 14 x 1.5 M 16 x 1.5 19 12 29.5 19 19
AVM NW 06 S S PN 630 10 M 16 x 1.5 M 18 x 1,5 21 12 32.0 22 22
AVM NW 08 S S PN 630 12 M 18 x 1,5 M 20 x 1.5 23 12 34.0 24 24
AVM NW 10 S S PN 630 14 M 20 x 1.5 M 22 x 1.5 25 14 36.5 27 27
AVM NW 13 S S PN 400 16 M 22 x 1.5 M 24 x 1.5 27 14 37.0 27 30
AVM NW 16 S S PN 400 20 M 27 x 2 M 30 x 2 32 16 43.0 32 36
AVM NW 20 S S PN 400 25 M 33 x 2 M 36 x 2 39 18 48.0 41 46
AVM NW 20 S M 42 S PN 400 25 M 42 x 2 M 36 x 2 49 20 51.0 50 46
AVM NW 25 S S PN 250 30 M 42 x 2 M 42 x 2 49 20 51.0 50 50
AVM NW 32 S S PN 250 38 M 48 x 2 M 52 x 2 55 22 60.0 55 60
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
