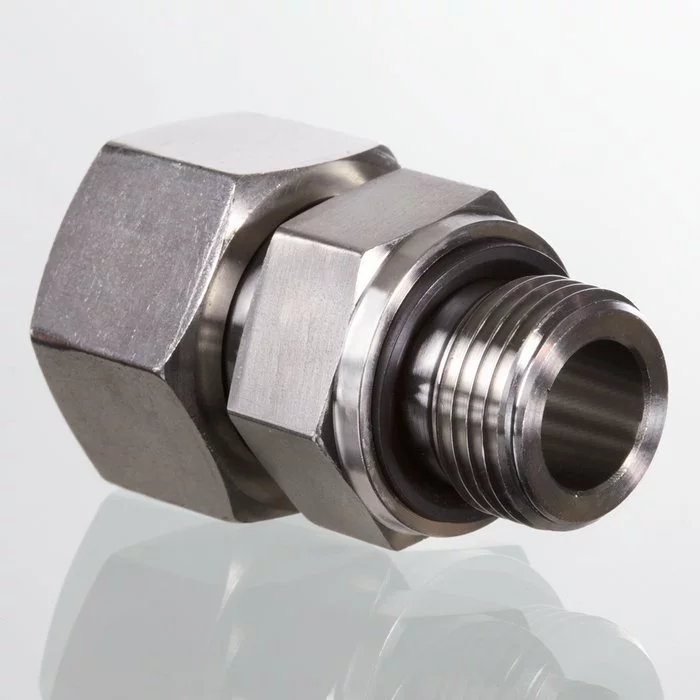

Ввертное резьбовое соединение - AOVR ED VA

Код товара: 678884379
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая гаечная резьба

Форма уплотнения 1

Наружный конус 24° с кольцом круглого сечения

Соединение 2

Наружная резьба BSP, цилиндрическая

Форма уплотнения 2

Форма E

Модель

Ввертное резьбовое соединение

Конструкция

прямые

_____

DIN 2353
ISO 8434-1

Материал

нержавеющая сталь


Изделие
Наименование Серия Рабочее давление, бар Ø d1
mm		 G1 G2 Ø d3
mm		 i
mm		 L2
mm		 SW
mm		 S1 Кольцо круглого сечения
AOVR NW 04 L ED VA L PN 315 6 M 12 x 1,5 G 1/8" -28 13.9 8 24.5 14 14 4.0 x 1.5
AOVR NW 04 L 1/4 ED VA L PN 315 6 M 12 x 1,5 G 1/4" -19 18.9 12 27.0 19 14 4.0 x 1.5
AOVR NW 06 L ED VA L PN 315 8 M 14 x 1.5 G 1/4" -19 18.9 12 29.5 19 17 6.0 x 1.5
AOVR NW 06 L 3/8 ED VA L PN 315 8 M 14 x 1.5 G 3/8" -19 21.9 12 29.5 22 17 6.0 x 1.5
AOVR NW 08 L ED VA L PN 315 10 M 16 x 1.5 G 1/4" -19 18.9 12 27.5 19 19 7.5 x 1.5
AOVR NW 08 L 1/2 ED VA L PN 315 10 M 16 x 1.5 G 1/2" -14 26.9 14 30.0 27 19 7.5 x 1.5
AOVR NW 08 L 3/8 ED VA L PN 315 10 M 16 x 1.5 G 3/8" -19 21.9 12 30.0 22 19 7.5 x 1.5
AOVR NW 10 L ED VA L PN 315 12 M 18 x 1,5 G 3/8" -19 21.9 12 34.0 22 22 7.5 x 1.5
AOVR NW 10 L 1/4 ED VA L PN 315 12 M 18 x 1,5 G 1/4" -19 19.0 12 27.5 19 22 9.0 x 1.5
AOVR NW 10 L 1/2 ED VA L PN 315 12 M 18 x 1,5 G 1/2" -14 26.9 14 32.0 27 27 7.5 x 1.5
AOVR NW 13 L ED VA L PN 315 15 M 22 x 1.5 G 1/2" -14 26.9 14 32.0 27 27 12.0 x 2.0
AOVR NW 13 L 3/8 ED VA L PN 315 15 M 22 x 1.5 G 3/8" -19 21.9 12 35.0 24 27 12.0 x 2.0
AOVR NW 16 L ED VA L PN 315 18 M 26 x 1,5 G 1/2" -14 26.9 14 31.5 27 32 15.0 x 2.0
AOVR NW 16 L 3/4 ED VA L PN 315 18 M 26 x 1,5 G 3/4" -14 31.9 16 33.0 32 32 15.0 x 2.0
AOVR NW 20 L ED VA L PN 160 22 M 30 x 2 G 3/4" -14 31.9 16 32.0 32 36 20.0 x 2.0
AOVR NW 20 L 1/2 ED VA L PN 160 22 M 30 x 2 G 1/2" -14 26.9 14 32.0 27 36 20.0 x 2.0
AOVR NW 20 L 1 ED VA L PN 160 22 M 30 x 2 G 1" -11 39.9 18 51.0 41 36 20.0 x 2.0
AOVR NW 25 L ED VA L PN 160 28 M 36 x 2 G 1" -11 39.9 18 35.0 41 41 26.0 x 2.0
AOVR NW 25 L 3/4 ED VA L PN 160 28 M 36 x 2 G 3/4" -14 31.9 16 35.0 32 41 26.0 x 2.0
AOVR NW 32 L ED VA L PN 160 35 M 45 x 2 G 1.1/4" -11 49.9 20 42.5 50 50 32.0 x 2.5
AOVR NW 40 L ED VA L PN 160 42 M 52 x 2 G 1.1/2" -11 54.9 22 46.5 55 60 38.0 x 2.5
AOVR NW 03 S ED VA S PN 630 6 M 14 x 1.5 G 1/4" -19 18.9 12 27.0 19 17 4.0 x 1.5
AOVR NW 04 S ED VA S PN 630 8 M 16 x 1.5 G 1/4" -19 18.9 12 29.5 19 19 6.0 x 1.5
AOVR NW 04 S 3/8 ED VA S PN 630 8 M 16 x 1.5 G 3/8" -19 21.9 12 32.0 22 19 6.0 x 1.5
AOVR NW 06 S ED VA S PN 630 10 M 18 x 1,5 G 3/8" -19 21.9 12 32.0 22 22 7.5 x 1.5
AOVR NW 06 S 1/2 ED VA S PN 630 10 M 18 x 1,5 G 1/2" -14 26.9 14 32.0 27 22 7.5 x 1.5
AOVR NW 08 S ED VA S PN 630 12 M 20 x 1.5 G 3/8" -19 21.9 12 34.0 22 24 9.0 x 1.5
AOVR NW 08 S 1/2 ED VA S PN 630 12 M 20 x 1.5 G 1/2" -14 27.0 14 35.0 27 24 9.0 x 1.5
AOVR NW 08 S 1/4 ED VA S PN 630 12 M 20 x 1.5 G 1/4" -19 18.9 12 42.0 19 24 9.0 x 1.5
AOVR NW 10 S ED VA S PN 630 14 M 22 x 1.5 G 1/2" -14 26.9 14 36.5 27 27 10.0 x 2.0
AOVR NW 13 S ED VA S PN 400 16 M 24 x 1.5 G 1/2" -14 26.9 14 37.0 27 30 12.0 x 2.0
AOVR NW 13 S 3/4 ED VA S PN 400 16 M 24 x 1.5 G 3/4" -14 31.9 16 39.0 32 30 12.0 x 2.0
AOVR NW 13 S 3/8 ED VA S PN 400 16 M 24 x 1.5 G 3/8" -19 21.9 12 37.0 24 30 12.0 x 2.0
AOVR NW 16 S ED VA S PN 400 20 M 30 x 2 G 3/4" -14 31.9 16 42.5 32 36 16.3 x 2.4
AOVR NW 16 S 1/2 ED VA S PN 400 20 M 30 x 2 G 1/2" -14 26.9 14 38.0 27 36 16.3 x 2.4
AOVR NW 16 S 1 ED VA S PN 400 20 M 30 x 2 G 1" -11 39.9 18 55.0 41 36 16.3 x 2.4
AOVR NW 20 S ED VA S PN 400 25 M 36 x 2 G 1" -11 39.9 18 47.5 41 46 20.3 x 2.4
AOVR NW 20 S 3/4 ED VA S PN 400 25 M 36 x 2 G 3/4" -14 31.9 16 58.0 32 46 20.3 x 2.4
AOVR NW 25 S ED VA S PN 400 30 M 42 x 2 G 1.1/4" -11 49.9 20 51.0 50 50 25.3 x 2.4
AOVR NW 32 S ED VA S PN 315 38 M 52 x 2 G 1.1/2" -11 54.9 22 59.5 55 60 33.3 x 2.4
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
