Ввертное резьбовое соединение - AOVN VA

Код товара: 678884533
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба NPT

Форма уплотнения 1

Резьбовое уплотнение

Соединение 2

Метрическая гаечная резьба

Форма уплотнения 2

Наружный конус 24° с кольцом круглого сечения

Модель

Ввертное резьбовое соединение

Конструкция

прямые

_____

DIN 2353
ISO 8434-1

Материал

нержавеющая сталь


Изделие

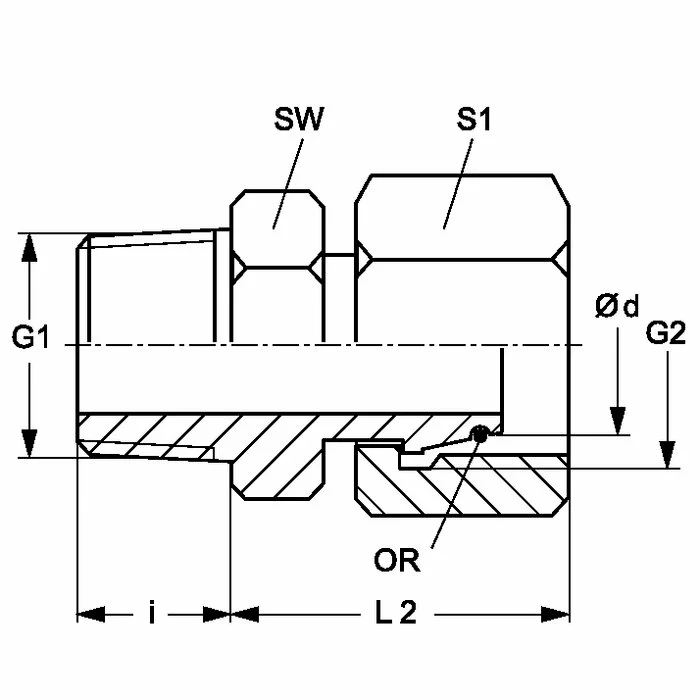

Наименование Серия Рабочее давление, бар Ø d
mm		 G1 G2 i
mm		 L2
mm		 SW
mm		 S1 Кольцо круглого сечения
AOVN NW 04 L VA L PN 315 6 1/8" -27 NPT M 12 x 1,5 10.0 31.5 11 14 4.0 x 1.5
AOVN NW 04 L 1/4 VA L PN 315 6 1/4" -18 NPT M 12 x 1,5 15.0 37.0 14 14 4.0 x 1.5
AOVN NW 06 L VA L PN 315 8 1/4" -18 NPT M 14 x 1.5 14.5 37.5 14 17 6.0 x 1.5
AOVN NW 08 L VA L PN 315 10 1/4" -18 NPT M 16 x 1.5 14.5 38.0 14 19 7.5 x 1.5
AOVN NW 08 L 3/8 VA L PN 315 10 3/8" -18 NPT M 16 x 1.5 15.3 43.0 19 19 7.5 x 1.5
AOVN NW 10 L 1/4VA L PN 315 12 1/4" -18 NPT M 18 x 1,5 15.0 40.0 17 22 9.0 x 1.5
AOVN NW 10 L VA L PN 315 12 3/8" -18 NPT M 18 x 1,5 14.5 40.0 19 22 9.0 x 1.5
AOVN NW 10 L 1/2 VA L PN 315 12 1/2" -14 NPT M 18 x 1,5 20.0 47.0 22 22 9.0 x 1.5
AOVN NW 13 L VA L PN 315 15 1/2" -14 NPT M 22 x 1.5 19.5 49.5 22 27 12.0 x 2.0
AOVN NW 16 L VA L PN 315 18 1/2" -14 NPT M 26 x 1,5 19.5 49.0 24 32 15.0 x 2.0
AOVN NW 20 L 1/2 VA L PN 160 22 1/2" -14 NPT M 30 x 2 20.0 50.0 27 36 20.0 x 2.0
AOVN NW 20 L VA L PN 160 22 3/4" -14 NPT M 30 x 2 19.5 52.0 27 36 20.0 x 2.0
AOVN NW 25 L VA L PN 160 28 1" -11.5 NPT M 36 x 2 24.5 61.0 36 41 26.0 x 2.0
AOVN NW 32 L VA L PN 160 35 1.1/4" -11.5 NPT M 45 x 2 25.0 65.5 46 50 32.0 x 2.5
AOVN NW 40 L VA L PN 160 42 1.1/2" -11.5 NPT M 52 x 2 26.0 68.5 50 60 38.0 x 2.5
AOVN NW 03 S VA S PN 630 6 1/4" -18 NPT M 14 x 1.5 14.5 37.5 14 17 4.0 x 1.5
AOVN NW 04 S VA S PN 630 8 1/4" -18 NPT M 16 x 1.5 14.5 38.0 14 19 6.0 x 1.5
AOVN NW 06 S VA S PN 630 10 3/8" -18 NPT M 18 x 1,5 14.5 40.5 19 22 7.5 x 1.5
AOVN NW 08 S VA S PN 630 12 3/8" -18 NPT M 20 x 1.5 14.5 42.0 19 24 9.0 x 1.5
AOVN NW 08 S 1/4 VA S PN 630 12 1/4" -18 NPT M 20 x 1.5 15.0 41.5 17 24 9.0 x 1.5
AOVN NW 08 S 1/2 VA S PN 630 12 1/2" -14 NPT M 20 x 1.5 20.0 48.0 22 24 9.0 x 1.5
AOVN NW 10 S VA S PN 630 14 1/2" -14 NPT M 22 x 1.5 19.5 50.5 22 27 10.0 x 2.0
AOVN NW 13 S 3/8 VA S PN 400 16 3/8" -18 NPT M 24 x 1.5 15.3 45.0 22 30 12.0 x 2.0
AOVN NW 13 S VA S PN 400 16 1/2" -14 NPT M 24 x 1.5 19.5 51.0 22 30 12.0 x 2.0
AOVN NW 13 S 3/4 VA S PN 400 16 3/4" -14 NPT M 24 x 1.5 20.0 49.0 27 30 12.0 x 2.0
AOVN NW 16 S VA S PN 400 20 3/4" -14 NPT M 30 x 2 19.5 54.0 27 36 16.3 x 2.4
AOVN NW 20 S VA S PN 400 25 1" -11.5 NPT M 36 x 2 24.5 63.5 36 46 20.3 x 2.4
AOVN NW 25 S VA S PN 400 30 1.1/4" -11.5 NPT M 42 x 2 25.0 70.5 46 50 25.3 x 2.4
AOVN NW 32 S VA S PN 315 38 1.1/2" -11.5 NPT M 52 x 2 26.0 73.5 50 60 33.3 x 2.4
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
