Область применения
Для пневмосистем, вакуумного оборудования и пищевой промышленности
Соединение 1
Вставная втулка
Соединение 2
Патрубок
Конструкция
Угол 90°
Модель
паз соединитель
Цвет
черный
Рабочие среды
Воздух
Жидкие среды
Инертные газы, например, N2/CO2
Материал
Корпус из сополимера ацеталя; кольцо круглого сечения из нитрила

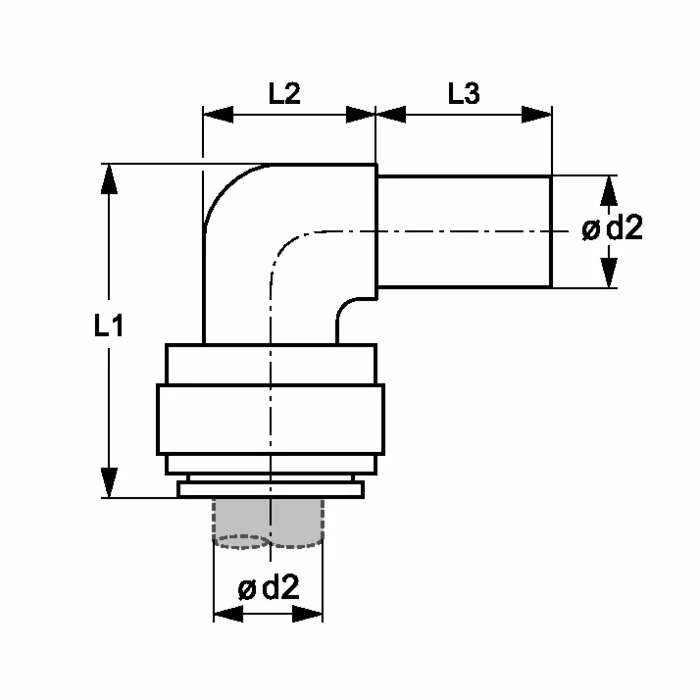

| Наименование | Ø d2 mm |
L1 mm |
L2 mm |
L3 mm |
|---|---|---|---|---|
| JG 22 04 04 E | 4 | 22 | 9 | 17 |
| JG 22 05 05 E | 5 | 22 | 9 | 17 |
| JG 22 06 06 E | 6 | 25 | 11 | 18 |
| JG 22 08 08 E | 8 | 27 | 13 | 19 |
| JG 22 10 10 E | 10 | 33 | 15 | 24 |
| JG 22 12 12 E | 12 | 39 | 18 | 28 |
| JG 22 15 15 E | 15 | 51 | 19 | 34 |
| JG 22 18 18 E | 18 | 53 | 25 | 32 |
| JG 22 22 22 E | 22 | 59 | 25 | 36 |
