Соединение 1
Гаечная резьба ORFS
Форма уплотнения 1
Плоск. уплотн.
Соединение 2
Наружная резьба UN/UNF
Форма уплотнения 2
Наружный конус 74°
Конструкция
прямые
Модель
Соединители
Материал
Сталь
Защита поверхности
Гальваническое покрытие

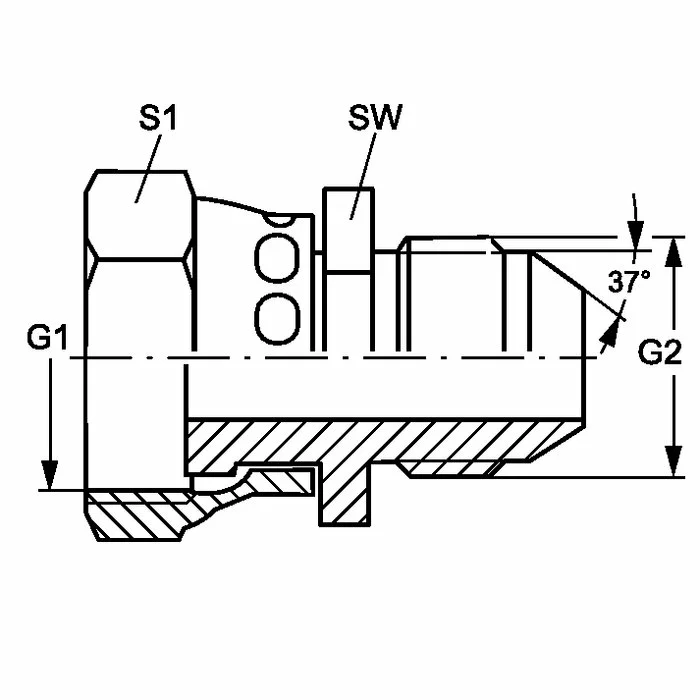

| Наименование | G1 | G2 | SW mm |
S1 |
|---|---|---|---|---|
| G AJF 04 HJ | 9/16"-18 UNF | 7/16"-20 UNF | 17 | 19 |
| G AJF 06 HJ | 11/16" -16 UN | 9/16"-18 UNF | 19 | 22 |
| G AJF 08 HJ | 13/16" -16 UN | 3/4" -16 UNF | 22 | 24 |
| G AJF 10 HJ | 1" -14 UNS | 7/8" -14 UNF | 27 | 30 |
| G AJF 12 HJ | 1.3/16" -12 UN | 1.1/16" -12 UN | 32 | 36 |
| G AJF 16 HJ | 1.7/16" -12 UN | 1.5/16" -12 UN | 41 | 41 |
