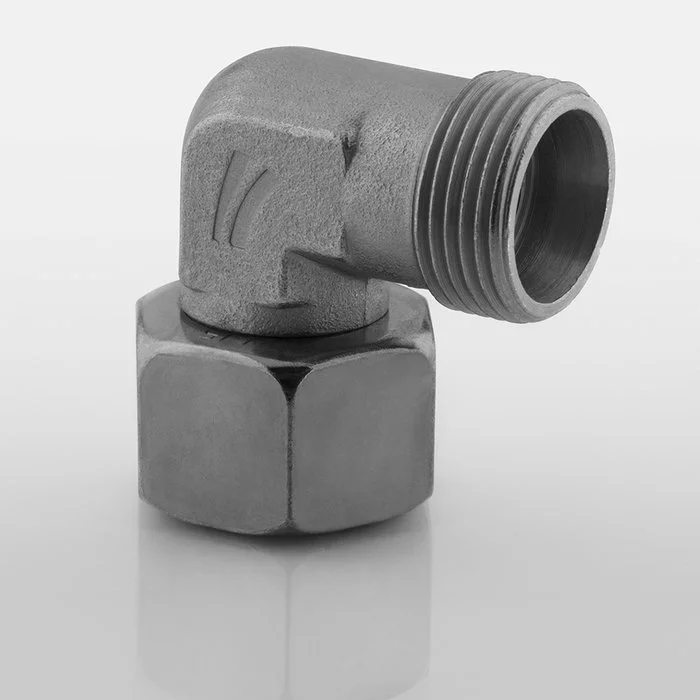

Резьбовое соединение, угол 90° - XVEWO

Код товара: 678809801
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая гаечная резьба

Форма уплотнения 1

Наружный конус 24° с кольцом круглого сечения

Форма уплотнения 2

Внутренний конус 24°

Модель

Резьбовое соединение с регулировкой положения

Соединение 2

Метрическая наружная резьба, цилиндрическая

_____

ISO 8434-1

Конструкция

Угол 90°

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

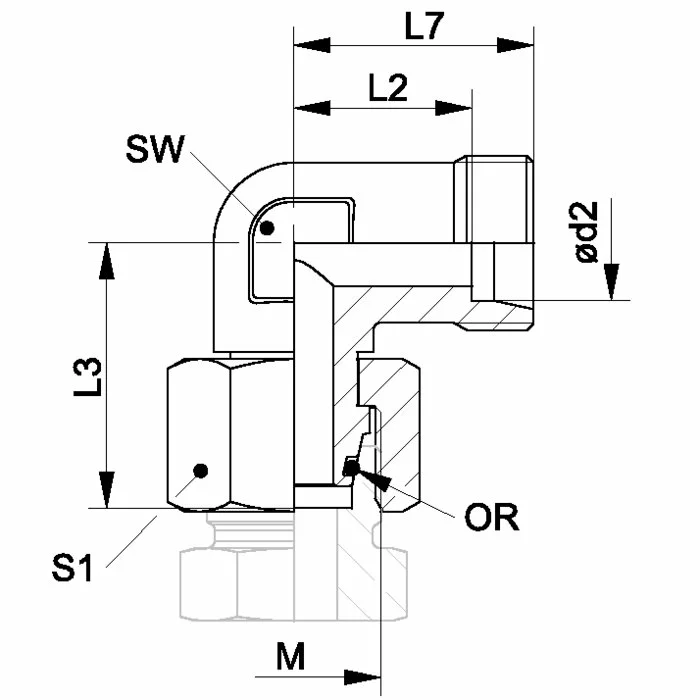

Наименование Серия Рабочее давление, бар Ø d2
mm		 M L2
mm		 L3
mm		 L7
mm		 SW
mm		 S1 Кольцо круглого сечения
XVEWO NW 04 HL L PN 315 6 M 12 x 1.5 12.0 25.0 19 12 14 4.0 x 1.5
XVEWO NW 06 HL L PN 315 8 M 14 x 1.5 14.0 26.5 21 12 17 6.0 x 1.5
XVEWO NW 08 HL L PN 315 10 M 16 x 1.5 15.0 29.0 22 14 19 7.5 x 1.5
XVEWO NW 10 HL L PN 315 12 M 18 x 1.5 17.0 29.5 24 17 22 9.0 x 1.5
XVEWO NW 13 HL L PN 315 15 M 22 x 1.5 21.0 33.0 28 19 27 12.0 x 2.0
XVEWO NW 16 HL L PN 315 18 M 26 x 1.5 23.5 35.5 31 24 32 15.0 x 2.0
XVEWO NW 20 HL L PN 160 22 M 30 x 2 27.5 39.5 35 27 36 20.0 x 2.0
XVEWO NW 25 HL L PN 160 28 M 36 x 2 30.5 43.0 38 36 41 26.0 x 2.0
XVEWO NW 32 HL L PN 160 35 M 45 x 2 34.5 51.5 45 41 50 32.0 x 2.5
XVEWO NW 40 HL L PN 160 42 M 52 x 2 40.0 56.0 51 50 60 38.0 x 2.5
XVEWO NW 03 HS S PN 630 6 M 14 x 1.5 16.0 27.0 23 12 17 4.0 x 1.5
XVEWO NW 04 HS S PN 630 8 M 16 x 1.5 17.0 27.5 24 14 19 6.0 x 1.5
XVEWO NW 06 HS S PN 630 10 M 18 x 1.5 17.5 30.5 25 17 22 7.5 x 1.5
XVEWO NW 08 HS S PN 630 12 M 20 x 1.5 21.5 31.5 29 17 24 9.0 x 1.5
XVEWO NW 10 HS S PN 630 14 M 22 x 1.5 22.0 36.5 30 19 27 10.0 x 2.0
XVEWO NW 13 HS S PN 400 16 M 24 x 1.5 24.5 37.5 33 24 30 12.0 x 2.0
XVEWO NW 16 HS S PN 400 20 M 30 x 2 26.5 45.0 37 27 36 16,0 x 2,4
XVEWO NW 20 HS S PN 400 25 M 36 x 2 30.0 50.5 42 36 46 20,0 x 2,4
XVEWO NW 25 HS S PN 400 30 M 42 x 2 35.5 55.0 49 41 50 25.3 x 2.4
XVEWO NW 32 HS S PN 315 38 M 52 x 2 41.0 62.4 57 50 60 33.3 x 2.4
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
