Резьбовое соединение, угол 45° - XVEWO 45

Код товара: 678809360
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая гаечная резьба

Форма уплотнения 1

Наружный конус 24° с кольцом круглого сечения

Форма уплотнения 2

Внутренний конус 24°

Модель

Резьбовое соединение с регулировкой положения

Соединение 2

Метрическая наружная резьба, цилиндрическая

Конструкция

Угол 45°

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

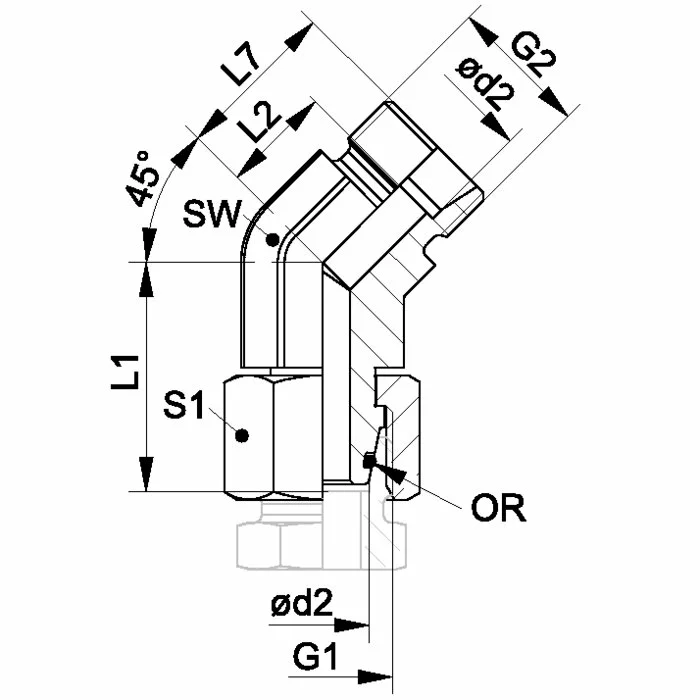

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 + G2 L1
mm		 L2
mm		 L7
mm		 SW
mm		 S1 Кольцо круглого сечения
XVEWO 45 NW 04 HL L PN 315 6 M 12 x 1,5 26.0 9.0 16.0 14 14 4.0 x 1.5
XVEWO 45 NW 06 HL L PN 315 8 M 14 x 1.5 27.5 12.0 19.0 14 17 6.0 x 1.5
XVEWO 45 NW 08 HL L PN 315 10 M 16 x 1.5 29.0 12.0 19.0 19 19 7.5 x 1.5
XVEWO 45 NW 10 HL L PN 315 12 M 18 x 1,5 29.5 14.0 21.0 19 22 9.0 x 1.5
XVEWO 45 NW 13 HL L PN 315 15 M 22 x 1.5 32.5 17.0 24.0 22 27 12.0 x 2.0
XVEWO 45 NW 16 HL L PN 315 18 M 26 x 1,5 35.5 16.5 24.0 27 32 15.0 x 2.0
XVEWO 45 NW 20 HL L PN 160 22 M 30 x 2 38.5 18.5 26.0 30 36 20.0 x 2.0
XVEWO 45 NW 25 HL L PN 160 28 M 36 x 2 41.5 23.0 30.5 36 41 26.0 x 2.0
XVEWO 45 NW 32 HL L PN 160 35 M 45 x 2 51.0 26.5 37.0 50 50 32.0 x 2.5
XVEWO 45 NW 40 HL L PN 160 42 M 52 x 2 56.0 26.0 37.0 50 60 38.0 x 2.5
XVEWO 45 NW 03 HS S PN 630 6 M 14 x 1.5 27.0 9.0 16.0 14 17 4.0 x 1.5
XVEWO 45 NW 04 HS S PN 630 8 M 16 x 1.5 27.5 12.0 19.0 19 19 6.0 x 1.5
XVEWO 45 NW 06 HS S PN 630 10 M 18 x 1,5 30.0 13.5 21.0 19 22 7.5 x 1.5
XVEWO 45 NW 08 HS S PN 630 12 M 20 x 1.5 31.0 16.5 24.0 19 24 9.0 x 1.5
XVEWO 45 NW 13 HS S PN 400 16 M 24 x 1.5 36.5 15.5 24.0 19 30 12.0 x 2.0
XVEWO 45 NW 16 HS S PN 400 20 M 30 x 2 44.5 16.0 26.5 27 36 16.3 x 2.4
XVEWO 45 NW 20 HS S PN 400 25 M 36 x 2 50.0 18.5 30.5 36 46 20.3 x 2.4
XVEWO 45 NW 25 HS S PN 400 30 M 42 x 2 55.0 23.5 37.0 50 50 25.3 x 2.4
XVEWO 45 NW 32 HS S PN 315 38 M 52 x 2 63.0 21.0 37.0 50 60 33.3 x 2.4
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
