Соединение 1
Внутренняя резьба BSP, цилиндрическая
Форма уплотнения 1
Кольцо с уплотнительной кромкой
Соединение 2
Метрическая гаечная резьба
Форма уплотнения 2
Патрубок с режущим кольцом
Модель

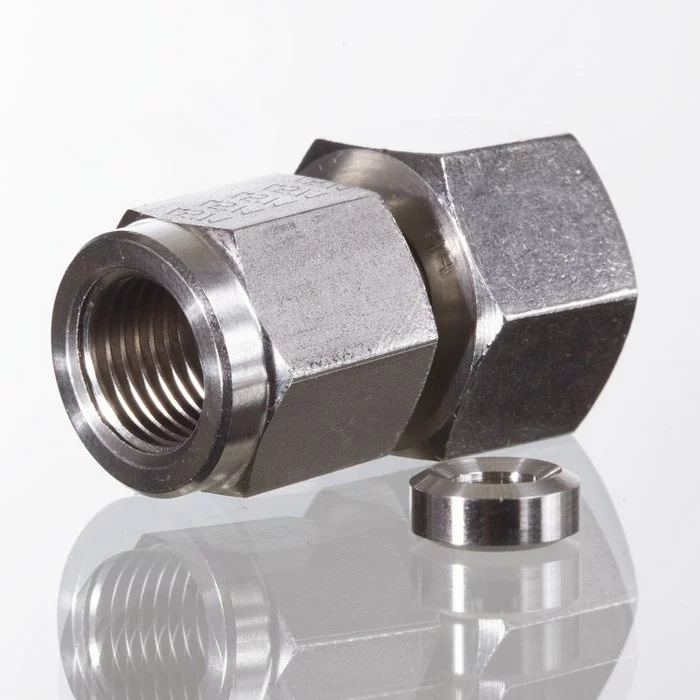

Резьбовое соединение для манометра
Комплект поставки
С кольцом с уплотнительной кромкой
Материал
нержавеющая сталь

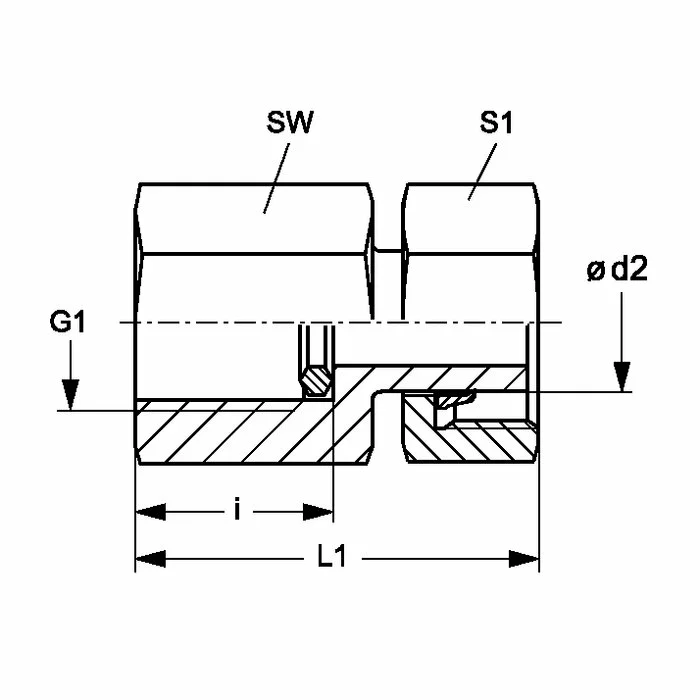

Наименование | Ø d2 mm |
Серия | G1 | i mm |
L1 mm |
Рабочее давление, бар | SW mm |
S1 |
---|---|---|---|---|---|---|---|---|
MVE NW 04 L VA | 6 | L | G 1/4" -19 | 14.5 | 38.0 | PN 400 | 19 | 14 |
MVE NW 04 L 1/2 VA | 6 | L | G 1/2" -14 | 20.0 | 46.0 | PN 315 | 27 | 14 |
MVE NW 06 L VA | 8 | L | G 1/4" -19 | 14.5 | 38.0 | PN 400 | 19 | 17 |
MVE NW 06 L 1/2 VA | 8 | L | G 1/2" -14 | 20.0 | 46.0 | PN 315 | 27 | 17 |
MVE NW 08 L VA | 10 | L | G 1/4" -19 | 14.5 | 39.5 | PN 400 | 19 | 19 |
MVE NW 08 L 1/2 VA | 10 | L | G 1/2" -14 | 20.0 | 47.0 | PN 315 | 27 | 19 |
MVE NW 10 L VA | 12 | L | G 1/4" -19 | 14.5 | 40.5 | PN 400 | 19 | 22 |
MVE NW 10 L 1/2 VA | 12 | L | G 1/2" -14 | 20.0 | 48.0 | PN 315 | 27 | 22 |
MVE NW 03 S 1/4 VA | 6 | S | G 1/4" -19 | 14.5 | 40.0 | PN 630 | 19 | 17 |
MVE NW 03 S VA | 6 | S | G 1/2" -14 | 20.0 | 45.0 | PN 630 | 27 | 17 |
MVE NW 04 S 1/4 VA | 8 | S | G 1/4" -19 | 14.5 | 40.0 | PN 630 | 19 | 19 |
MVE NW 04 S VA | 8 | S | G 1/2" -14 | 20.0 | 45.0 | PN 630 | 27 | 19 |
MVE NW 06 S 1/4 VA | 10 | S | G 1/4" -19 | 14.5 | 40.0 | PN 630 | 19 | 22 |
MVE NW 06 S VA | 10 | S | G 1/2" -14 | 20.0 | 47.0 | PN 630 | 27 | 22 |
MVE NW 08 S 1/4 VA | 12 | S | G 1/4" -19 | 14.5 | 40.0 | PN 630 | 19 | 24 |
MVE NW 08 S VA | 12 | S | G 1/2" -14 | 20.0 | 47.5 | PN 630 | 27 | 24 |
