Редукционное резьбовое соединение - XAOH VA

Код товара: 678883336
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая гаечная резьба

Форма уплотнения 1

Наружный конус 24° с кольцом круглого сечения

Соединение 2

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2

Внутренний конус 24°

Модель

Редукционное резьбовое соединение

Конструкция

прямые

_____

DIN 2353
ISO 8434-1

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

нержавеющая сталь


Изделие

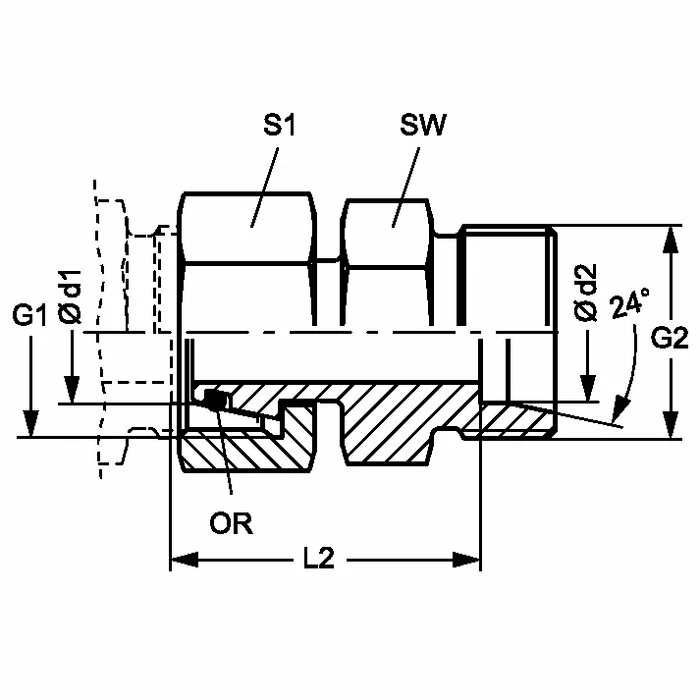

Наименование Серия Рабочее давление, бар Ø d1
mm		 Ø d2
mm		 G1 G2 L2
mm		 SW
mm		 S1 Кольцо круглого сечения
XAOH NW 04 L VA L PN 315 6 6 M 12 x 1,5 M 12 x 1,5 36.0 12 14 4.0 x 1.5
XAOH NW 06 L 04 VA L PN 315 8 6 M 14 x 1.5 M 12 x 1,5 24.5 12 17 6.0 x 1.5
XAOH NW 06 L VA L PN 315 8 8 M 14 x 1.5 M 14 x 1.5 36.0 14 17 6.0 x 1.5
XAOH NW 08 L 04 VA L PN 315 10 6 M 16 x 1.5 M 14 x 1.5 25.0 14 19 7.5 x 1.5
XAOH NW 08 L 06 VA L PN 315 10 8 M 16 x 1.5 M 14 x 1.5 25.0 14 19 7.5 x 1.5
XAOH NW 08 L VA L PN 315 10 10 M 16 x 1.5 M 16 x 1.5 36.0 17 19 7.5 x 1.5
XAOH NW 10 L 04 VA L PN 315 12 6 M 18 x 1,5 M 12 x 1,5 26.5 17 22 9.0 x 1.5
XAOH NW 10 L 06 VA L PN 315 12 8 M 18 x 1,5 M 14 x 1.5 26.5 17 22 9.0 x 1.5
XAOH NW 10 L 08 VA L PN 315 12 10 M 18 x 1,5 M 16 x 1.5 27.5 17 22 9.0 x 1.5
XAOH NW 10 L VA L PN 315 12 12 M 18 x 1,5 M 18 x 1,5 36.0 19 22 9.0 x 1.5
XAOH NW 13 L 04 VA L PN 315 15 6 M 22 x 1.5 M 12 x 1,5 28.5 19 27 12.0 x 2.0
XAOH NW 13 L 06 VA L PN 315 15 8 M 22 x 1.5 M 14 x 1.5 28.5 19 27 12.0 x 2.0
XAOH NW 13 L 08 VA L PN 315 15 10 M 22 x 1.5 M 16 x 1.5 29.5 19 27 12.0 x 2.0
XAOH NW 13 L 10 VA L PN 315 15 12 M 22 x 1.5 M 18 x 1,5 29.5 19 27 12.0 x 2.0
XAOH NW 13 L VA L PN 315 15 15 M 22 x 1.5 M 22 x 1.5 40.0 24 27 12.0 x 2.0
XAOH NW 16 L 04 VA L PN 315 18 6 M 26 x 1,5 M 12 x 1,5 29.5 24 32 15.0 x 2.0
XAOH NW 16 L 06 VA L PN 315 18 8 M 26 x 1,5 M 14 x 1.5 29.5 24 32 15.0 x 2.0
XAOH NW 16 L 08 VA L PN 315 18 10 M 26 x 1,5 M 16 x 1.5 30.5 24 32 15.0 x 2.0
XAOH NW 16 L 10 VA L PN 315 18 12 M 26 x 1,5 M 18 x 1,5 30.5 24 32 15.0 x 2.0
XAOH NW 16 L 13 VA L PN 315 18 15 M 26 x 1,5 M 22 x 1.5 31.5 24 32 15.0 x 2.0
XAOH NW 16 L VA L PN 315 18 18 M 26 x 1,5 M 26 x 1,5 36.0 27 32 15.0 x 2.0
XAOH NW 20 L 04 VA L PN 160 22 6 M 30 x 2 M 12 x 1,5 32.0 27 36 20.0 x 2.0
XAOH NW 20 L 06 VA L PN 160 22 8 M 30 x 2 M 14 x 1.5 32.0 27 36 20.0 x 2.0
XAOH NW 20 L 08 VA L PN 160 22 10 M 30 x 2 M 16 x 1.5 33.0 27 36 20.0 x 2.0
XAOH NW 20 L 10 VA L PN 160 22 12 M 30 x 2 M 18 x 1,5 33.0 27 36 20.0 x 2.0
XAOH NW 20 L 13 VA L PN 160 22 15 M 30 x 2 M 22 x 1.5 34.0 27 36 20.0 x 2.0
XAOH NW 20 L 16 VA L PN 160 22 18 M 30 x 2 M 26 x 1,5 33.5 27 36 20.0 x 2.0
XAOH NW 20 L VA L PN 160 22 22 M 30 x 2 M 30 x 2 40.0 32 36 20.0 x 2.0
XAOH NW 25 L 04 VA L PN 160 28 6 M 36 x 2 M 12 x 1,5 34.0 32 41 26.0 x 2.0
XAOH NW 25 L 06 VA L PN 160 28 8 M 36 x 2 M 14 x 1.5 34.0 32 41 26.0 x 2.0
XAOH NW 25 L 08 VA L PN 160 28 10 M 36 x 2 M 16 x 1.5 35.0 32 41 26.0 x 2.0
XAOH NW 25 L 10 VA L PN 160 28 12 M 36 x 2 M 18 x 1,5 35.0 32 41 26.0 x 2.0
XAOH NW 25 L 13 VA L PN 160 28 15 M 36 x 2 M 22 x 1.5 36.0 32 41 26.0 x 2.0
XAOH NW 25 L 16 VA L PN 160 28 18 M 36 x 2 M 26 x 1,5 35.5 32 41 26.0 x 2.0
XAOH NW 25 L 20 VA L PN 160 28 22 M 36 x 2 M 30 x 2 37.5 32 41 26.0 x 2.0
XAOH NW 25 L VA L PN 160 28 28 M 36 x 2 M 36 x 2 40.0 41 41 26.0 x 2.0
XAOH NW 32 L 04 VA L PN 160 35 6 M 45 x 2 M 12 x 1,5 38.5 41 50 32.0 x 2.5
XAOH NW 32 L 06 VA L PN 160 35 8 M 45 x 2 M 14 x 1.5 38.5 41 50 32.0 x 2.5
XAOH NW 32 L 08 VA L PN 160 35 10 M 45 x 2 M 16 x 1.5 39.5 41 50 32.0 x 2.5
XAOH NW 32 L 10 VA L PN 160 35 12 M 45 x 2 M 18 x 1,5 39.5 41 50 32.0 x 2.5
XAOH NW 32 L 13 VA L PN 160 35 15 M 45 x 2 M 22 x 1.5 39.5 41 50 32.0 x 2.5
XAOH NW 32 L 16 VA L PN 160 35 18 M 45 x 2 M 26 x 1,5 39.5 41 50 32.0 x 2.5
XAOH NW 32 L 20 VA L PN 160 35 22 M 45 x 2 M 30 x 2 41.5 41 50 32.0 x 2.5
XAOH NW 32 L 25 VA L PN 160 35 28 M 45 x 2 M 36 x 2 41.5 41 50 32.0 x 2.5
XAOH NW 32 L VA L PN 160 35 35 M 45 x 2 M 45 x 2 50.0 46 50 32.0 x 2.5
XAOH NW 40 L 04 VA L PN 160 42 6 M 52 x 2 M 12 x 1,5 41.0 50 60 38.0 x 2.5
XAOH NW 40 L 06 VA L PN 160 42 8 M 52 x 2 M 14 x 1.5 41.0 50 60 38.0 x 2.5
XAOH NW 40 L 08 VA L PN 160 42 10 M 52 x 2 M 16 x 1.5 42.0 50 60 38.0 x 2.5
XAOH NW 40 L 10 VA L PN 160 42 12 M 52 x 2 M 18 x 1,5 42.0 50 60 38.0 x 2.5
XAOH NW 40 L 13 VA L PN 160 42 15 M 52 x 2 M 22 x 1.5 43.0 50 60 38.0 x 2.5
XAOH NW 40 L 16 VA L PN 160 42 18 M 52 x 2 M 26 x 1,5 42.0 50 60 38.0 x 2.5
XAOH NW 40 L 20 VA L PN 160 42 22 M 52 x 2 M 30 x 2 44.0 50 60 38.0 x 2.5
XAOH NW 40 L 25 VA L PN 160 42 28 M 52 x 2 M 36 x 2 44.0 50 60 38.0 x 2.5
XAOH NW 40 L 32 VA L PN 160 42 35 M 52 x 2 M 45 x 2 43.0 50 60 38.0 x 2.5
XAOH NW 40 L VA L PN 160 42 42 M 52 x 2 M 52 x 2 60.0 55 60 38.0 x 2.5
XAOH NW 03 S VA S PN 630 6 6 M 14 x 1.5 M 14 x 1.5 29.0 14 17 4.0 x 1.5
XAOH NW 04 S 03 VA S PN 630 8 6 M 16 x 1.5 M 14 x 1.5 28.0 14 19 6.0 x 1.5
XAOH NW 04 S VA S PN 630 8 8 M 16 x 1.5 M 16 x 1.5 36.0 14 17 6.0 x 1.5
XAOH NW 06 S 03 VA S PN 630 10 6 M 18 x 1,5 M 14 x 1.5 29.5 17 22 7.5 x 1.5
XAOH NW 06 S 04 VA S PN 630 10 8 M 18 x 1,5 M 16 x 1.5 29.5 17 22 7.5 x 1.5
XAOH NW 06 S VA S PN 630 10 10 M 18 x 1,5 M 18 x 1,5 36.0 19 22 7.5 x 1.5
XAOH NW 08 S 03 VA S PN 630 12 6 M 20 x 1.5 M 14 x 1.5 30.0 17 24 9.0 x 1.5
XAOH NW 08 S 04 VA S PN 630 12 8 M 20 x 1.5 M 16 x 1.5 30.0 17 24 9.0 x 1.5
XAOH NW 08 S 06 VA S PN 630 12 10 M 20 x 1.5 M 18 x 1,5 30.5 19 24 9.0 x 1.5
XAOH NW 08 S VA S PN 630 12 12 M 20 x 1.5 M 20 x 1.5 36.0 22 24 9.0 x 1.5
XAOH NW 10 S 03 VA S PN 630 14 6 M 22 x 1.5 M 14 x 1.5 33.0 19 27 10.0 x 2.0
XAOH NW 10 S 04 VA S PN 630 14 8 M 22 x 1.5 M 16 x 1.5 33.0 19 27 10.0 x 2.0
XAOH NW 10 S 06 VA S PN 630 14 10 M 22 x 1.5 M 18 x 1,5 32.5 19 27 10.0 x 2.0
XAOH NW 10 S 08 VA S PN 630 14 12 M 22 x 1.5 M 20 x 1.5 32.5 22 27 10.0 x 2.0
XAOH NW 10 S VA S PN 630 14 14 M 22 x 1.5 M 22 x 1.5 40.0 24 27 10.0 x 2.0
XAOH NW 13 S 03 VA S PN 400 16 6 M 24 x 1.5 M 14 x 1.5 34.0 22 30 12.0 x 2.0
XAOH NW 13 S 04 VA S PN 400 16 8 M 24 x 1.5 M 16 x 1.5 34.0 22 30 12.0 x 2.0
XAOH NW 13 S 06 VA S PN 400 16 10 M 24 x 1.5 M 18 x 1,5 33.5 22 30 12.0 x 2.0
XAOH NW 13 S 08 VA S PN 400 16 12 M 24 x 1.5 M 20 x 1.5 33.5 22 30 12.0 x 2.0
XAOH NW 13 S 10 VA S PN 400 16 14 M 24 x 1.5 M 22 x 1.5 35.5 24 30 12.0 x 2.0
XAOH NW 13 S VA S PN 400 16 16 M 24 x 1.5 M 24 x 1.5 40.0 27 30 12.0 x 2.0
XAOH NW 16 S 03 VA S PN 400 20 6 M 30 x 2 M 14 x 1.5 39.0 27 36 16.3 x 2.4
XAOH NW 16 S 04 VA S PN 400 20 8 M 30 x 2 M 16 x 1.5 39.0 27 36 16.3 x 2.4
XAOH NW 16 S 06 VA S PN 400 20 10 M 30 x 2 M 18 x 1,5 38.5 27 36 16.3 x 2.4
XAOH NW 16 S 08 VA S PN 400 20 12 M 30 x 2 M 20 x 1.5 38.5 27 36 16.3 x 2.4
XAOH NW 16 S 10 VA S PN 400 20 14 M 30 x 2 M 22 x 1.5 40.0 27 36 16.3 x 2.4
XAOH NW 16 S 13 VA S PN 400 20 16 M 30 x 2 M 24 x 1.5 39.5 27 36 16.3 x 2.4
XAOH NW 16 S VA S PN 400 20 20 M 30 x 2 M 30 x 2 46.0 32 36 16.3 x 2.4
XAOH NW 20 S 03 VA S PN 400 25 6 M 36 x 2 M 14 x 1.5 41.5 32 46 20.3 x 2.4
XAOH NW 20 S 04 VA S PN 400 25 8 M 36 x 2 M 16 x 1.5 41.5 32 46 20.3 x 2.4
XAOH NW 20 S 06 VA S PN 400 25 10 M 36 x 2 M 18 x 1,5 41.0 32 46 20.3 x 2.4
XAOH NW 20 S 08 VA S PN 400 25 12 M 36 x 2 M 20 x 1.5 41.0 32 46 20.3 x 2.4
XAOH NW 20 S 10 VA S PN 400 25 14 M 36 x 2 M 22 x 1.5 42.5 32 46 20.3 x 2.4
XAOH NW 20 S 13 VA S PN 400 25 16 M 36 x 2 M 24 x 1.5 42.0 32 46 20.3 x 2.4
XAOH NW 20 S 16 VA S PN 400 25 20 M 36 x 2 M 30 x 2 42.0 32 46 20.3 x 2.4
XAOH NW 20 S VA S PN 400 25 25 M 36 x 2 M 36 x 2 50.0 41 46 20.3 x 2.4
XAOH NW 25 S 03 VA S PN 400 30 6 M 42 x 2 M 14 x 1.5 44.5 41 50 25.3 x 2.4
XAOH NW 25 S 04 VA S PN 400 30 8 M 42 x 2 M 16 x 1.5 46.0 41 50 25.3 x 2.4
XAOH NW 25 S 06 VA S PN 400 30 10 M 42 x 2 M 18 x 2 45.5 41 50 25.3 x 2.4
XAOH NW 25 S 08 VA S PN 400 30 12 M 42 x 2 M 20 x 2 45.5 41 50 25.3 x 2.4
XAOH NW 25 S 10 VA S PN 400 30 14 M 42 x 2 M 22 x 1.5 47.0 41 50 25.3 x 2.4
XAOH NW 25 S 13 VA S PN 400 30 16 M 42 x 2 M 24 x 1.5 46.5 41 50 25.3 x 2.4
XAOH NW 25 S 16 VA S PN 400 30 20 M 42 x 2 M 30 x 2 46.5 41 50 25.3 x 2.4
XAOH NW 25 S 20 VA S PN 400 30 25 M 42 x 2 M 36 x 2 47.0 41 50 25.3 x 2.4
XAOH NW 25 S VA S PN 400 30 30 M 42 x 2 M 42 x 2 56.0 46 50 25.3 x 2.4
XAOH NW 32 S 03 VA S PN 315 38 6 M 52 x 2 M 14 x 1.5 48.5 50 60 33.3 x 2.4
XAOH NW 32 S 04 VA S PN 315 38 8 M 52 x 2 M 16 x 1.5 48.5 50 60 33.3 x 2.4
XAOH NW 32 S 06 VA S PN 315 38 10 M 52 x 2 M 18 x 1,5 48.0 50 60 33.3 x 2.4
XAOH NW 32 S 08 VA S PN 315 38 12 M 52 x 2 M 20 x 1.5 50.0 50 60 33.3 x 2.4
XAOH NW 32 S 10 VA S PN 315 38 14 M 52 x 2 M 22 x 1.5 51.5 50 60 33.3 x 2.4
XAOH NW 32 S 13 VA S PN 315 38 16 M 52 x 2 M 24 x 1.5 51.0 50 60 33.3 x 2.4
XAOH NW 32 S 16 VA S PN 315 38 20 M 52 x 2 M 30 x 2 51.0 50 60 33.3 x 2.4
XAOH NW 32 S 20 VA S PN 315 38 25 M 52 x 2 M 36 x 2 51.5 50 60 33.3 x 2.4
XAOH NW 32 S 25 VA S PN 315 38 30 M 52 x 2 M 42 x 2 52.0 50 60 33.3 x 2.4
XAOH NW 32 S VA S PN 315 38 38 M 52 x 2 M 52 x 2 60.0 55 60 33.3 x 2.4
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
