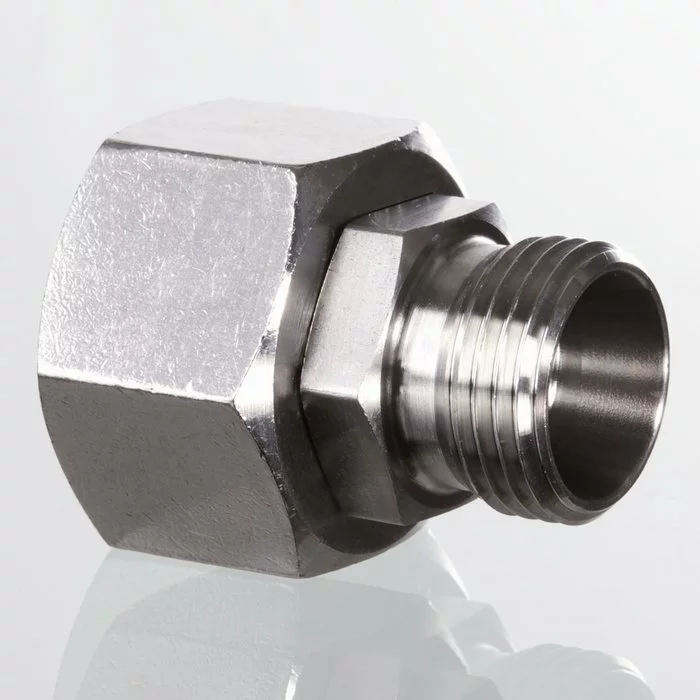

Редукционное резьбовое соединение - XAH VA

Код товара: 678809493
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая гаечная резьба

Форма уплотнения 1

Патрубок с режущим кольцом

Форма уплотнения 2

Внутренний конус 24°

Модель

Редукционное резьбовое соединение

Соединение 2

Метрическая наружная резьба, цилиндрическая

Конструкция

прямые

_____

ISO 8434-1

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)
предварительно монтированные

Материал

нержавеющая сталь


Изделие

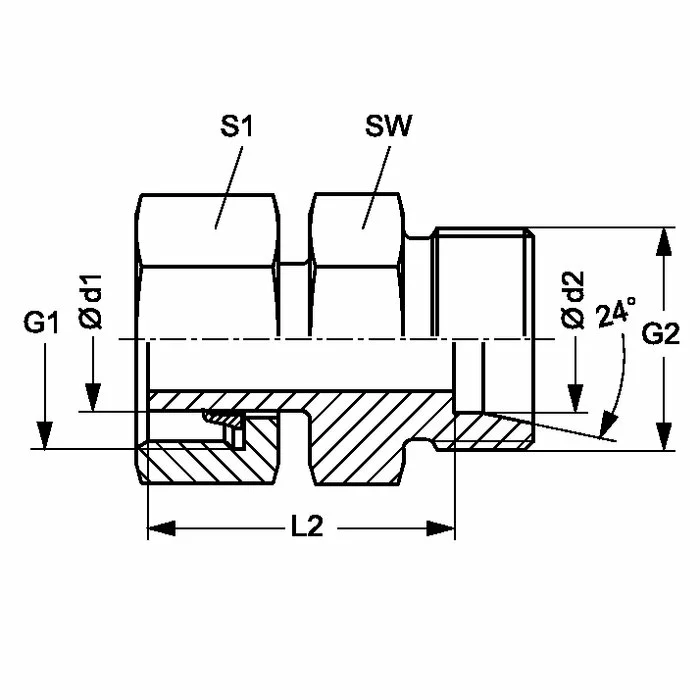

Наименование Серия Рабочее давление, бар Ø d1
mm		 Ø d2
mm		 G1 G2 L2
mm		 SW
mm		 S1
XAH NW 06 L 04 VA L PN 315 8 6 M 14 x 1.5 M 12 x 1,5 26.5 12 17
XAH NW 08 L 04 VA L PN 315 10 6 M 16 x 1.5 M 12 x 1,5 27.0 12 19
XAH NW 08 L 06 VA L PN 315 10 8 M 16 x 1.5 M 14 x 1.5 27.5 14 19
XAH NW 10 L 04 VA L PN 315 12 6 M 18 x 1,5 M 12 x 1,5 28.0 14 22
XAH NW 10 L 06 VA L PN 315 12 8 M 18 x 1,5 M 14 x 1.5 29.0 14 22
XAH NW 10 L 08 VA L PN 315 12 10 M 18 x 1,5 M 16 x 1.5 30.0 17 22
XAH NW 13 L 04 VA L PN 315 15 6 M 22 x 1.5 M 12 x 1,5 29.0 17 27
XAH NW 13 L 06 VA L PN 315 15 8 M 22 x 1.5 M 14 x 1.5 29.0 17 27
XAH NW 13 L 08 VA L PN 315 15 10 M 22 x 1.5 M 16 x 1.5 30.0 17 27
XAH NW 13 L 10 VA L PN 315 15 12 M 22 x 1.5 M 18 x 1,5 31.0 19 27
XAH NW 16 L 04 VA L PN 315 18 6 M 26 x 1,5 M 12 x 1,5 30.0 19 32
XAH NW 16 L 06 VA L PN 315 18 8 M 26 x 1,5 M 14 x 1.5 31.0 19 32
XAH NW 16 L 08 VA L PN 315 18 10 M 26 x 1,5 M 16 x 1.5 32.0 19 32
XAH NW 16 L 10 VA L PN 315 18 12 M 26 x 1,5 M 18 x 1,5 33.0 19 32
XAH NW 16 L 13 VA L PN 315 18 15 M 26 x 1,5 M 22 x 1.5 32.5 24 32
XAH NW 20 L 04 VA L PN 160 22 6 M 30 x 2 M 12 x 1,5 32.0 24 36
XAH NW 20 L 06 VA L PN 160 22 8 M 30 x 2 M 14 x 1.5 33.0 24 36
XAH NW 20 L 08 VA L PN 160 22 10 M 30 x 2 M 16 x 1.5 35.0 24 36
XAH NW 20 L 10 VA L PN 160 22 12 M 30 x 2 M 18 x 1,5 35.0 24 36
XAH NW 20 L 13 VA L PN 160 22 15 M 30 x 2 M 22 x 1.5 36.0 24 36
XAH NW 20 L 16 VA L PN 160 22 18 M 30 x 2 M 26 x 1,5 36.5 27 36
XAH NW 25 L 04 VA L PN 160 28 6 M 36 x 2 M 12 x 1,5 34.0 30 41
XAH NW 25 L 06 VA L PN 160 28 8 M 36 x 2 M 14 x 1.5 34.0 30 41
XAH NW 25 L 08 VA L PN 160 28 10 M 36 x 2 M 16 x 1.5 35.0 30 41
XAH NW 25 L 10 VA L PN 160 28 12 M 36 x 2 M 18 x 1,5 36.0 30 41
XAH NW 25 L 13 VA L PN 160 28 15 M 36 x 2 M 22 x 1.5 37.0 30 41
XAH NW 25 L 16 VA L PN 160 28 18 M 36 x 2 M 26 x 1,5 37.5 30 41
XAH NW 25 L 20 VA L PN 160 28 22 M 36 x 2 M 30 x 2 39.5 32 41
XAH NW 32 L 04 VA L PN 160 35 6 M 45 x 2 M 12 x 1,5 40.0 36 50
XAH NW 32 L 06 VA L PN 160 35 8 M 45 x 2 M 14 x 1.5 40.0 36 50
XAH NW 32 L 08 VA L PN 160 35 10 M 45 x 2 M 16 x 1.5 41.0 36 50
XAH NW 32 L 10 VA L PN 160 35 12 M 45 x 2 M 18 x 1,5 42.0 36 50
XAH NW 32 L 13 VA L PN 160 35 15 M 45 x 2 M 22 x 1.5 43.0 36 50
XAH NW 32 L 16 VA L PN 160 35 18 M 45 x 2 M 26 x 1,5 42.0 36 50
XAH NW 32 L 20 VA L PN 160 35 22 M 45 x 2 M 30 x 2 45.5 36 50
XAH NW 32 L 25 VA L PN 160 35 28 M 45 x 2 M 36 x 2 46.5 41 50
XAH NW 40 L 08 VA L PN 160 42 10 M 52 x 2 M 16 x 1.5 42.0 46 60
XAH NW 40 L 10 VA L PN 160 42 12 M 52 x 2 M 18 x 1,5 43.0 46 60
XAH NW 40 L 13 VA L PN 160 42 15 M 52 x 2 M 22 x 1.5 45.0 46 60
XAH NW 40 L 16 VA L PN 160 42 18 M 52 x 2 M 26 x 1,5 44.5 46 60
XAH NW 40 L 20 VA L PN 160 42 22 M 52 x 2 M 30 x 2 46.0 46 60
XAH NW 40 L 25 VA L PN 160 42 28 M 52 x 2 M 36 x 2 47.5 46 60
XAH NW 40 L 32 VA L PN 160 42 35 M 52 x 2 M 45 x 2 47.5 46 60
XAH NW 04 S 03 VA S PN 630 8 6 M 16 x 1.5 M 14 x 1.5 30.0 14 19
XAH NW 06 S 03 VA S PN 630 10 6 M 18 x 1,5 M 14 x 1.5 32.0 14 22
XAH NW 06 S 04 VA S PN 630 10 8 M 18 x 1,5 M 16 x 1.5 34.0 17 22
XAH NW 08 S 03 VA S PN 630 12 6 M 20 x 1.5 M 14 x 1.5 32.0 14 24
XAH NW 08 S 04 VA S PN 630 12 8 M 20 x 1.5 M 16 x 1.5 34.0 17 24
XAH NW 08 S 06 VA S PN 630 12 10 M 20 x 1.5 M 18 x 1,5 33.5 19 24
XAH NW 10 S 03 VA S PN 630 14 6 M 22 x 1.5 M 14 x 1.5 35.0 17 27
XAH NW 10 S 04 VA S PN 630 14 8 M 22 x 1.5 M 16 x 1.5 37.0 17 27
XAH NW 10 S 06 VA S PN 630 14 10 M 22 x 1.5 M 18 x 1,5 36.5 19 27
XAH NW 10 S 08 VA S PN 630 14 12 M 22 x 1.5 M 20 x 1.5 38.5 22 27
XAH NW 13 S 03 VA S PN 400 16 6 M 24 x 1.5 M 14 x 1.5 35.0 17 30
XAH NW 13 S 04 VA S PN 400 16 8 M 24 x 1.5 M 16 x 1.5 37.0 17 30
XAH NW 13 S 06 VA S PN 400 16 10 M 24 x 1.5 M 18 x 1,5 36.5 19 30
XAH NW 13 S 08 VA S PN 400 16 12 M 24 x 1.5 M 20 x 1.5 38.5 22 30
XAH NW 13 S 10 VA S PN 400 16 14 M 24 x 1.5 M 22 x 1.5 40.0 24 30
XAH NW 16 S 03 VA S PN 400 20 6 M 30 x 2 M 14 x 1.5 42.0 22 36
XAH NW 16 S 04 VA S PN 400 20 8 M 30 x 2 M 16 x 1.5 42.0 22 36
XAH NW 16 S 06 VA S PN 400 20 10 M 30 x 2 M 18 x 1,5 42.5 22 36
XAH NW 16 S 08 VA S PN 400 20 12 M 30 x 2 M 20 x 1.5 43.5 22 36
XAH NW 16 S 10 VA S PN 400 20 14 M 30 x 2 M 22 x 1.5 45.0 24 36
XAH NW 16 S 13 VA S PN 400 20 16 M 30 x 2 M 24 x 1.5 44.5 27 36
XAH NW 20 S 03 VA S PN 400 25 6 M 36 x 2 M 14 x 1.5 44.0 27 46
XAH NW 20 S 04 VA S PN 400 25 8 M 36 x 2 M 16 x 1.5 44.0 27 46
XAH NW 20 S 06 VA S PN 400 25 10 M 36 x 2 M 18 x 1,5 43.5 27 46
XAH NW 20 S 08 VA S PN 400 25 12 M 36 x 2 M 20 x 1.5 45.5 27 46
XAH NW 20 S 10 VA S PN 400 25 14 M 36 x 2 M 22 x 1.5 47.0 27 46
XAH NW 20 S 13 VA S PN 400 25 16 M 36 x 2 M 24 x 1.5 47.5 27 46
XAH NW 20 S 16 VA S PN 400 25 20 M 36 x 2 M 30 x 2 48.5 32 46
XAH NW 25 S 03 VA S PN 400 30 6 M 42 x 2 M 14 x 1.5 52.0 32 50
XAH NW 25 S 04 VA S PN 400 30 8 M 42 x 2 M 16 x 1.5 52.0 32 50
XAH NW 25 S 06 VA S PN 400 30 10 M 42 x 2 M 18 x 1,5 51.5 32 50
XAH NW 25 S 08 VA S PN 400 30 12 M 42 x 2 M 20 x 1.5 51.5 32 50
XAH NW 25 S 10 VA S PN 400 30 14 M 42 x 2 M 22 x 1.5 50.0 32 50
XAH NW 25 S 13 VA S PN 400 30 16 M 42 x 2 M 24 x 1.5 52.5 32 50
XAH NW 25 S 16 VA S PN 400 30 20 M 42 x 2 M 30 x 2 49.5 32 50
XAH NW 25 S 20 VA S PN 400 30 25 M 42 x 2 M 36 x 2 57.0 41 50
XAH NW 32 S 03 VA S PN 315 38 6 M 52 x 2 M 14 x 1.5 55.0 41 60
XAH NW 32 S 04 VA S PN 315 38 8 M 52 x 2 M 16 x 1.5 55.0 41 60
XAH NW 32 S 06 VA S PN 315 38 10 M 52 x 2 M 18 x 1,5 54.5 41 60
XAH NW 32 S 08 VA S PN 315 38 12 M 52 x 2 M 20 x 1.5 54.5 41 60
XAH NW 32 S 10 VA S PN 315 38 14 M 52 x 2 M 22 x 1.5 57.0 41 60
XAH NW 32 S 13 VA S PN 315 38 16 M 52 x 2 M 24 x 1.5 55.5 41 60
XAH NW 32 S 16 VA S PN 315 38 20 M 52 x 2 M 30 x 2 56.5 41 60
XAH NW 32 S 20 VA S PN 315 38 25 M 52 x 2 M 36 x 2 60.0 41 60
XAH NW 32 S 25 VA S PN 315 38 30 M 52 x 2 M 42 x 2 60.5 46 60
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
