Соединение 1
Приварной штуцер для метрической трубы
Форма уплотнения 2
Внутренний конус 24°
Модель

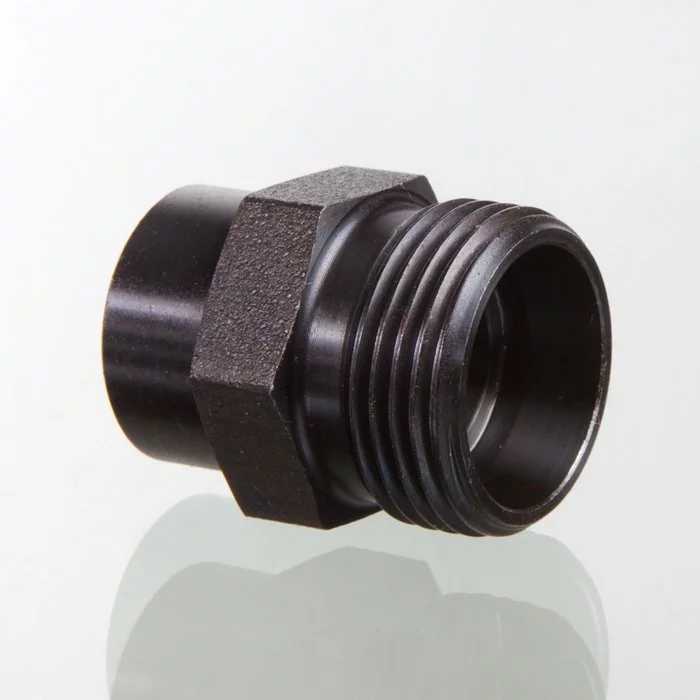

Приварное резьбовое соединение
Соединение 2
Метрическая наружная резьба, цилиндрическая
Конструкция
прямые
_____
ISO 8434-1
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
Сталь
Защита поверхности
Фосфатирование и смазка маслом (Znphr5f)

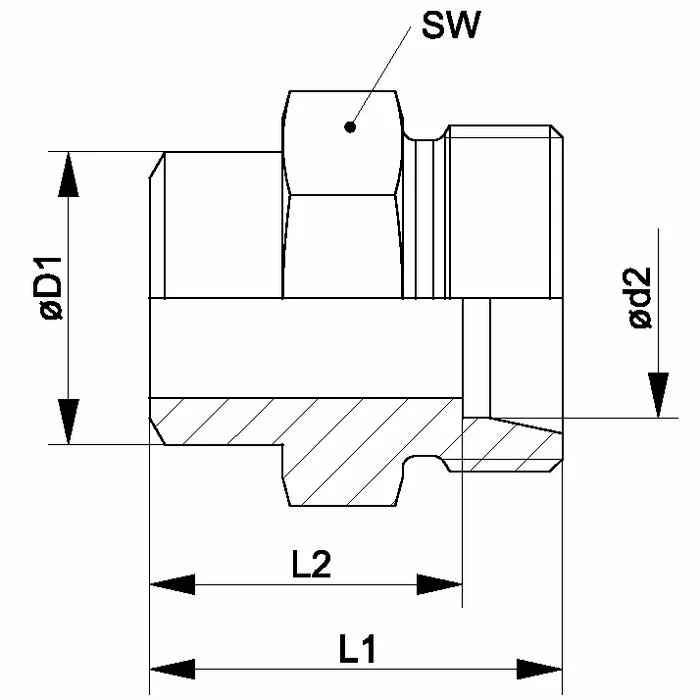

Наименование | Серия | Рабочее давление, бар | Ø d2 mm |
Ø D1 mm |
L1 mm |
L2 mm |
SW mm |
---|---|---|---|---|---|---|---|
XSA NW 04 HL | L | PN 315 | 6 | 10 | 21 | 14.0 | 14 |
XSA NW 06 HL | L | PN 315 | 8 | 12 | 23 | 16.0 | 14 |
XSA NW 08 HL | L | PN 315 | 10 | 14 | 25 | 18.0 | 17 |
XSA NW 10 HL | L | PN 315 | 12 | 16 | 25 | 18.0 | 19 |
XSA NW 13 HL | L | PN 315 | 15 | 19 | 29 | 22.0 | 22 |
XSA NW 16 HL | L | PN 315 | 18 | 22 | 31 | 23.5 | 27 |
XSA NW 20 HL | L | PN 160 | 22 | 27 | 36 | 28.5 | 32 |
XSA NW 25 HL | L | PN 160 | 28 | 32 | 38 | 30.5 | 41 |
XSA NW 32 HL | L | PN 160 | 35 | 40 | 43 | 32.5 | 46 |
XSA NW 40 HL | L | PN 160 | 42 | 46 | 46 | 35.0 | 55 |
XSA NW 03 HS | S | PN 630 | 6 | 11 | 26 | 19.0 | 14 |
XSA NW 04 HS | S | PN 630 | 8 | 13 | 28 | 21.0 | 17 |
XSA NW 06 HS | S | PN 630 | 10 | 15 | 30 | 22.5 | 19 |
XSA NW 08 HS | S | PN 630 | 12 | 17 | 32 | 24.5 | 22 |
XSA NW 10 HS | S | PN 630 | 14 | 19 | 35 | 27.0 | 24 |
XSA NW 13 HS | S | PN 400 | 16 | 21 | 35 | 26.5 | 27 |
XSA NW 16 HS | S | PN 400 | 20 | 26 | 40 | 29.5 | 32 |
XSA NW 20 HS | S | PN 400 | 25 | 31 | 44 | 32.0 | 41 |
XSA NW 25 HS | S | PN 400 | 30 | 36 | 49 | 35.5 | 46 |
XSA NW 32 HS | S | PN 315 | 38 | 44 | 54 | 38.0 | 55 |
