Соединение 1

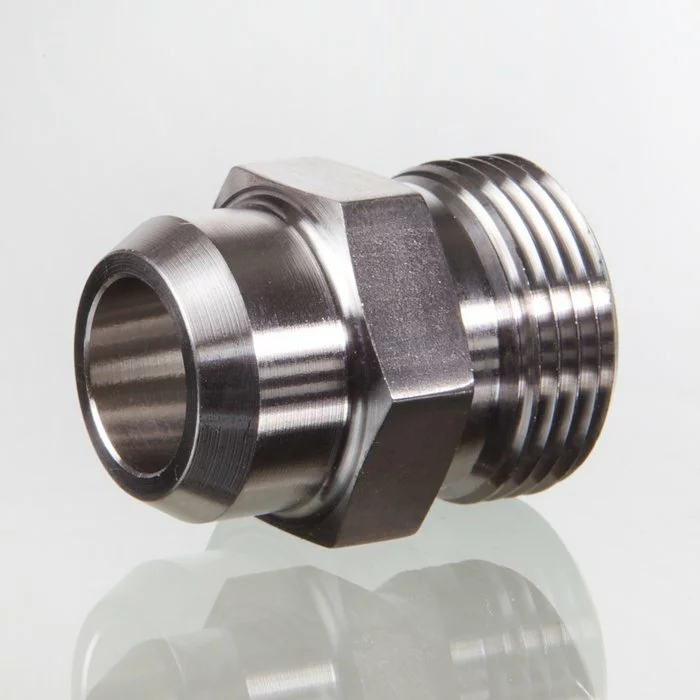

Приварной штуцер
Форма уплотнения 2
Внутренний конус 60°
Модель
Приварное резьбовое соединение
Соединение 2
Метрическая наружная резьба, цилиндрическая
Конструкция
прямые
_____
DIN 2353
ISO 8434-1
Комплект поставки
Штуцер (без накидной гайки и режущего кольца)
Материал
нержавеющая сталь
Наименование | G1 | Ø d1 mm |
Ø d2 mm |
L1 mm |
L2 mm |
SW mm |
---|---|---|---|---|---|---|
SA NW 04 H VA | M 12 x 1,5 | 3.5 | 6 | 24 | 10 | 12 |
SA NW 06 H VA | M 14 x 1.5 | 4.5 | 8 | 25 | 10 | 14 |
SA NW 08 H VA | M 16 x 1.5 | 6.0 | 10 | 25 | 10 | 17 |
SA NW 10 H VA | M 18 x 1,5 | 8.0 | 14 | 25 | 10 | 19 |
SA NW 13 H VA | M 22 x 1.5 | 10.5 | 17 | 27 | 12 | 22 |
SA NW 16 H VA | M 26 x 1,5 | 13.0 | 21 | 28 | 12 | 27 |
SA NW 20 H VA | M 30 x 1.5 | 15.5 | 25 | 28 | 12 | 30 |
SA NW 25 H VA | M 38 x 1.5 | 21.0 | 30 | 30 | 14 | 41 |
SA NW 32 H VA | M 45 x 1.5 | 28.0 | 38 | 31 | 14 | 46 |
SA NW 40 H VA | M 45 x 2 | 35.0 | 44 | 32 | 14 | 55 |
SA NW 50 H VA | M 65 x 2 | 45.0 | 57 | 36 | 17 | 65 |
SA NW 60 H VA | M 78 x 2 | 55.0 | 64 | 36 | 17 | 80 |
