Область применения

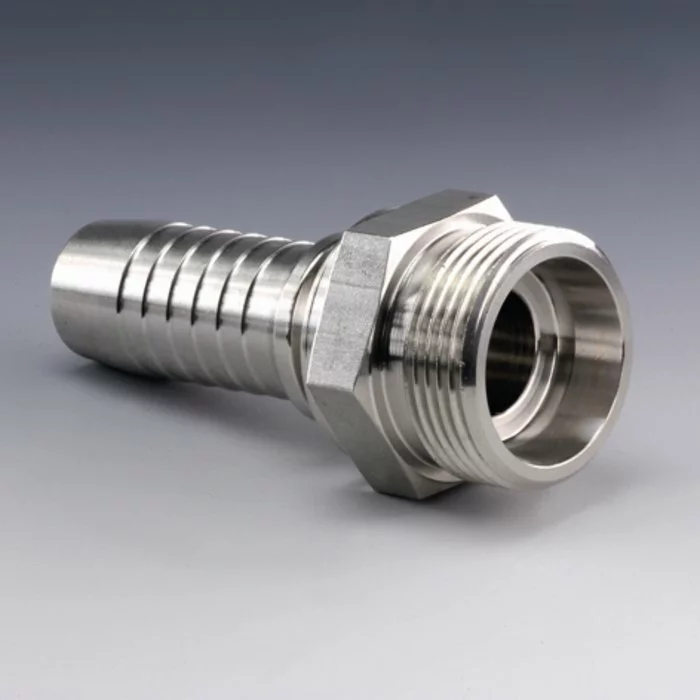

Пресс-ниппель для шлангов от HD 100 до HD 400, KP-, TE
Соединение 1
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1
Внутренний конус 24°
_____
ISO 8434-1
Сокращение
CEL
Серия
Легкий
Материал
нержавеющая сталь

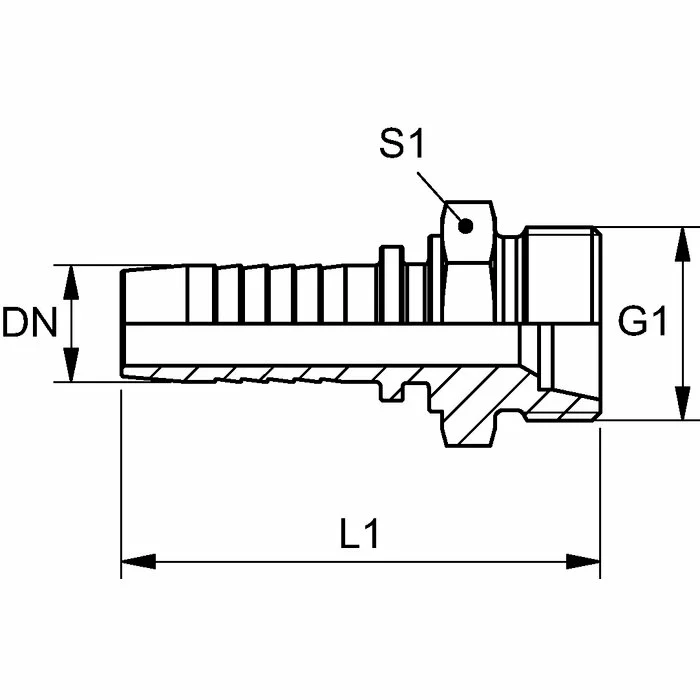

Наименование | DN | Размер | Дюймы | G1 | Для наружного Ø трубы mm |
L1 mm |
S1 |
---|---|---|---|---|---|---|---|
PN 06 HL 04 VA | 6 | 4 | 1/4" | M 12 x 1,5 | 6 | 51.8 | 14 |
PN 06 HL VA | 6 | 4 | 1/4" | M 14 x 1.5 | 8 | 51.8 | 17 |
PN 06 HL 08 VA | 6 | 4 | 1/4" | M 16 x 1.5 | 10 | 52.8 | 17 |
PN 06 HL 10 VA | 6 | 4 | 1/4" | M 18 x 1,5 | 12 | 53.8 | 19 |
PN 08 HL VA | 8 | 5 | 5/16" | M 16 x 1.5 | 10 | 52.8 | 17 |
PN 10 HL 08 VA | 10 | 6 | 3/8" | M 16 x 1.5 | 10 | 53.8 | 17 |
PN 10 HL VA | 10 | 6 | 3/8" | M 18 x 1,5 | 12 | 53.8 | 19 |
PN 10 HL 13 VA | 10 | 6 | 3/8" | M 22 x 1.5 | 15 | 54.8 | 24 |
PN 13 HL 10 VA | 12 | 8 | 1/2" | M 18 x 1,5 | 12 | 55.8 | 22 |
PN 13 HL VA | 12 | 8 | 1/2" | M 22 x 1.5 | 15 | 56.8 | 24 |
PN 13 HL 16 VA | 12 | 8 | 1/2" | M 26 x 1,5 | 18 | 57.8 | 27 |
PN 16 HL VA | 16 | 10 | 5/8" | M 26 x 1,5 | 18 | 61.0 | 27 |
PN 16 HL 20 VA | 16 | 10 | 5/8" | M 30 x 2 | 22 | 63.0 | 32 |
PN 20 HL VA | 19 | 12 | 3/4" | M 30 x 2 | 22 | 68.0 | 32 |
PN 25 HL VA | 25 | 16 | 1" | M 36 x 2 | 28 | 74.5 | 41 |
PN 32 HL VA | 31 | 20 | 1.1/4" | M 45 x 2 | 35 | 98.5 | 46 |
PN 40 HL VA | 38 | 24 | 1.1/2" | M 52 x 2 | 42 | 99.5 | 55 |
