Соединение 1
Гаечная резьба UN/UNF
Форма уплотнения 1
Внутренний конус 74°
Сокращение
DKJ
_____
ISO 8434-2
Комплект поставки

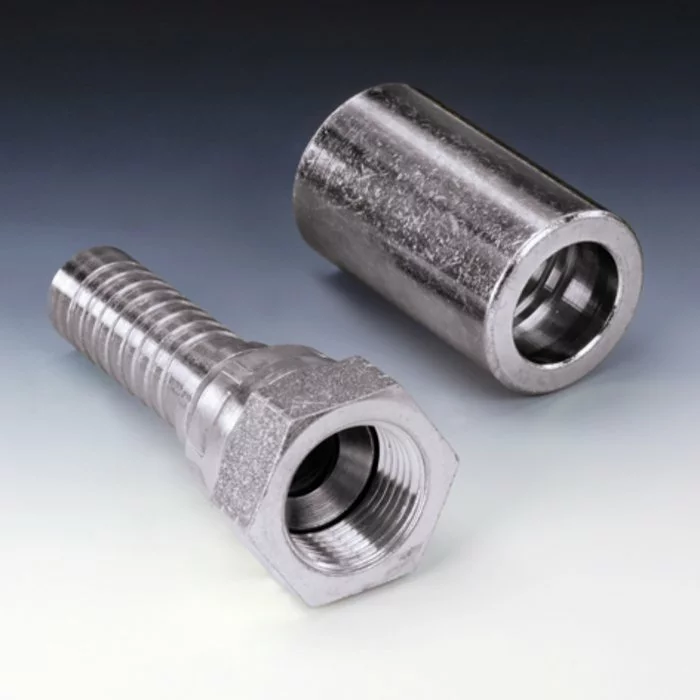

Прессуемый ниппель + прессуемая обойма
Материал
Сталь
Защита поверхности
Гальваническое покрытие

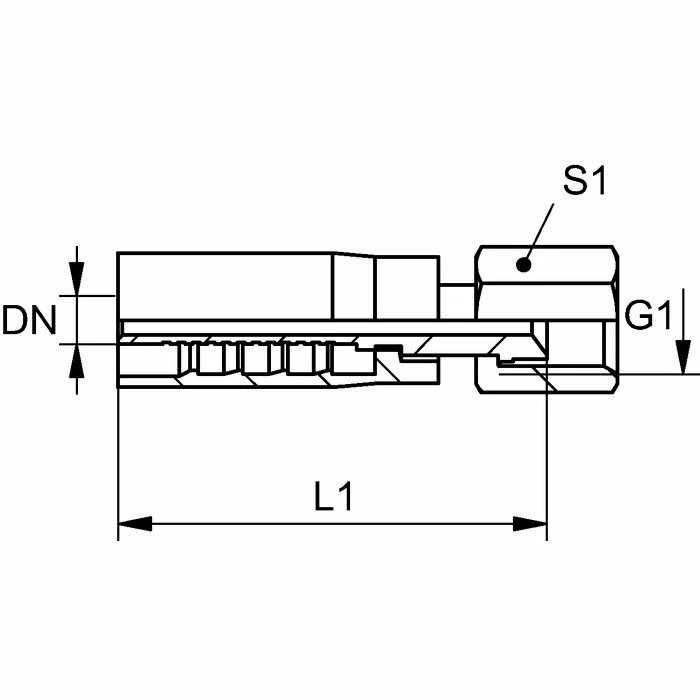

| Наименование | DN | Размер | Дюймы | G1 | L1 mm |
S1 |
|---|---|---|---|---|---|---|
| PAY 306 AJ | 6 | 4 | 1/4" | 7/16"-20 UNF | - | - |
| PAY 306 AJ 08 | 6 | 4 | 1/4" | 1/2"-20 UNF | 55.0 | 19 |
| PAY 310 AJ | 10 | 6 | 3/8" | 9/16"-18 UNF | 59.0 | 22 |
| PAY 310 AJ 13 | 10 | 6 | 3/8" | 3/4" -16 UNF | 59.0 | 24 |
| PAY 313 AJ | 12 | 8 | 1/2" | 3/4" -16 UNF | 64.0 | 27 |
| PAY 313 AJ 16 | 12 | 8 | 1/2" | 7/8" -14 UNF | 62.0 | 27 |
| PAY 316 AJ | 16 | 10 | 5/8" | 7/8" -14 UNF | 73.0 | 27 |
| PAY 320 AJ | 19 | 12 | 3/4" | 1.1/16" -12 UN | 79.0 | 36 |
| PAY 325 AJ | 25 | 16 | 1" | 1.5/16" -12 UN | 77.0 | 41 |
| PAY 325 AJ 32 | 25 | 16 | 1" | 1.5/8" -12 UN | 75.0 | 50 |
| PAY 332 AJ | 31 | 20 | 1.1/4" | 1.5/8" -12 UN | - | - |
