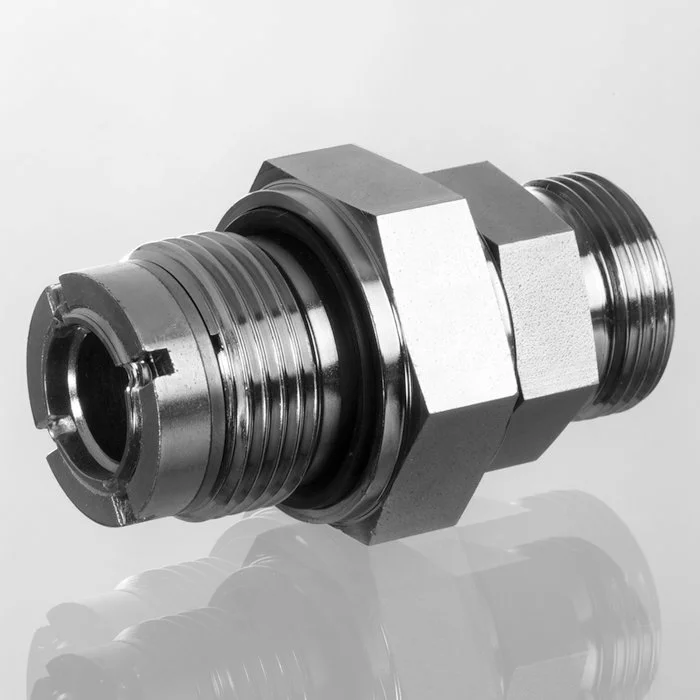

Поворотное резьбовое соединение, подшипник скольжения - GVM

Код товара: 678859340
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1

Форма E

Соединение 2

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2

Внутренний конус 24°

Модель

Поворотное резьбовое соединение (ввертное соединение)

Дополнение к модели

Подшипник скольжения

Конструкция

прямые

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

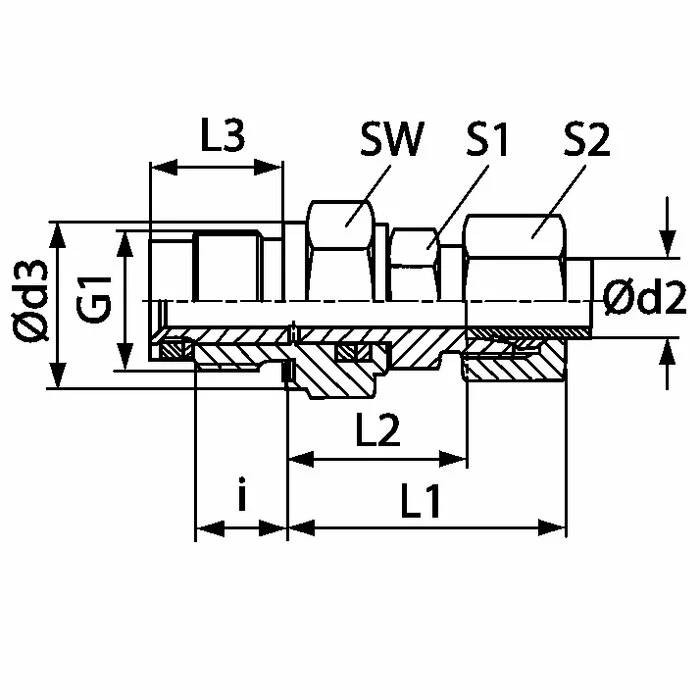

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 i
mm		 Ø d3
mm		 L1
mm		 L2
mm		 L3
mm		 SW
mm		 S1 S2
GVM NW 04 HL 14 L PN 40 6 M 14 x 1.5 12 19 27 20.0 18.0 19 12 14
GVM NW 06 HL 14 L PN 40 8 M 14 x 1.5 12 19 29 21.0 18.0 19 12 17
GVM NW 08 HL 18 L PN 40 10 M 18 x 1,5 12 24 30 26.0 18.0 24 14 19
GVM NW 10 HL 22 L PN 40 12 M 22 x 1.5 14 27 32 27.0 21.0 27 17 22
GVM NW 13 HL 27 L PN 40 15 M 27 x 2 16 32 36 33.0 24.0 32 19 27
GVM NW 16 HL 33 L PN 40 18 M 33 x 2 18 40 40 37.5 27.5 41 27 32
GVM NW 20 HL 33 L PN 40 22 M 33 x 2 18 40 44 39.5 27.5 41 27 36
GVM NW 25 HL 42 L PN 40 28 M 42 x 2 20 50 47 44.0 31.0 50 36 41
GVM NW 32 HL 48 L PN 40 35 M 48 x 2 22 55 56 54.0 35.0 55 41 50
GVM NW 03 HS 14 S PN 100 6 M 14 x 1.5 12 19 31 21.0 18.0 19 12 17
GVM NW 04 HS S PN 100 8 M 14 x 1.5 12 19 32 22.0 18.0 19 14 19
GVM NW 06 HS 18 S PN 100 10 M 18 x 1,5 12 24 34 27.0 18.0 24 17 22
GVM NW 08 HS S PN 100 12 M 22 x 1.5 14 27 38 28.0 21.0 27 17 24
GVM NW 13 HS 27 S PN 100 16 M 27 x 2 16 32 43 34.0 24.0 32 24 30
GVM NW 16 HS 33 S PN 100 20 M 33 x 2 18 40 48 39.5 27.5 41 27 36
GVM NW 20 HS S PN 100 25 M 33 x 2 18 40 54 42.5 27.5 41 36 46
GVM NW 25 HS S PN 100 30 M 42 x 2 20 50 62 48.0 31.0 50 41 50
GVM NW 32 HS S PN 100 38 M 48 x 2 22 55 72 55.0 35.0 55 50 60
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
