Соединение 1
Наружная резьба BSP, цилиндрическая
Модель

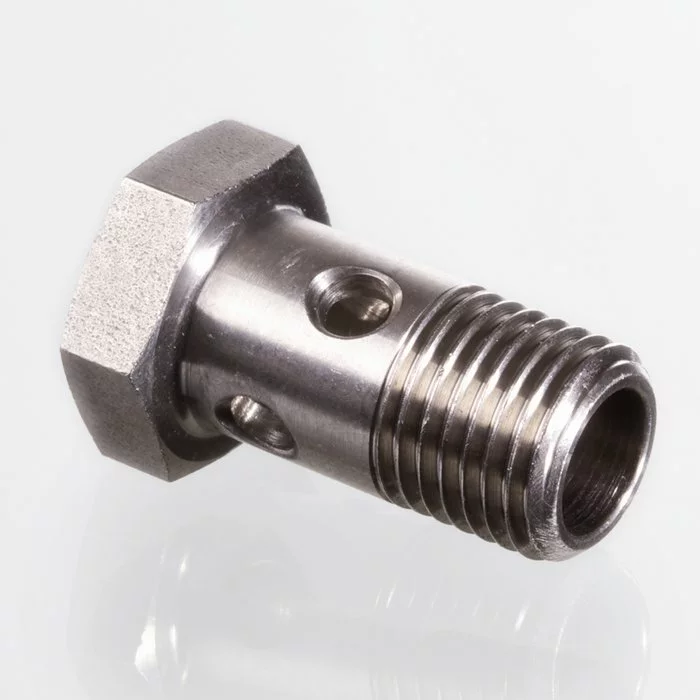

Полый винт
Материал
нержавеющая сталь

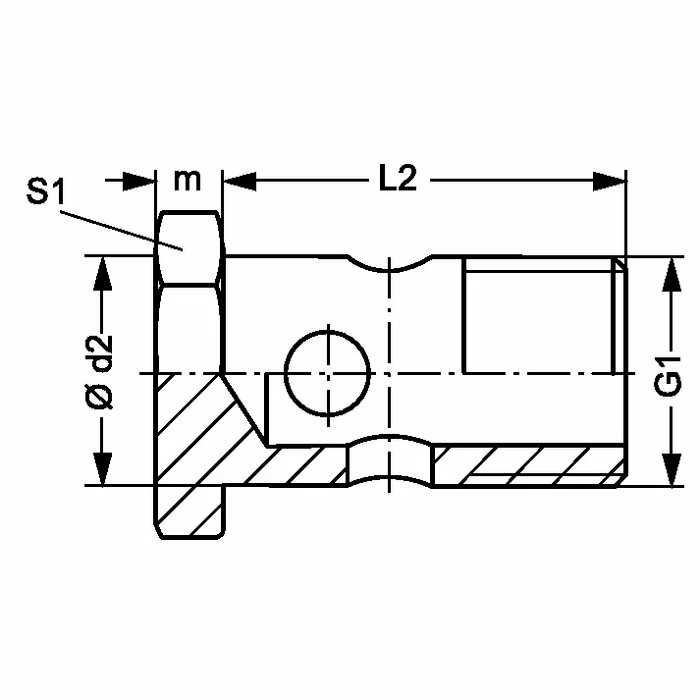

| Наименование | G1 | Ø d2 mm |
L2 mm |
S1 |
|---|---|---|---|---|
| HS R 1/8 VA | G 1/8" -28 | 9.9 | 19.0 | 14 |
| HS R 3/8 VA | G 3/8" -19 | 16.6 | 28.0 | 22 |
| HS R 1/2 VA | G 1/2" -14 | 20.9 | 39.0 | 27 |
| HS R 3/4 VA | G 3/4" -14 | 26.4 | 47.0 | 32 |
