Соединение 1
Наружная резьба BSP, цилиндрическая
Модель

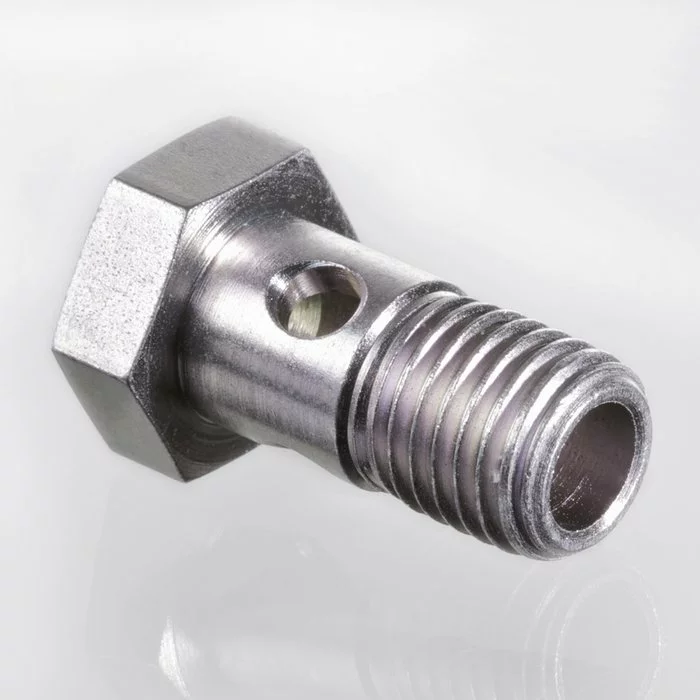

Полый винт
Материал
Сталь
Защита поверхности
Гальваническое покрытие

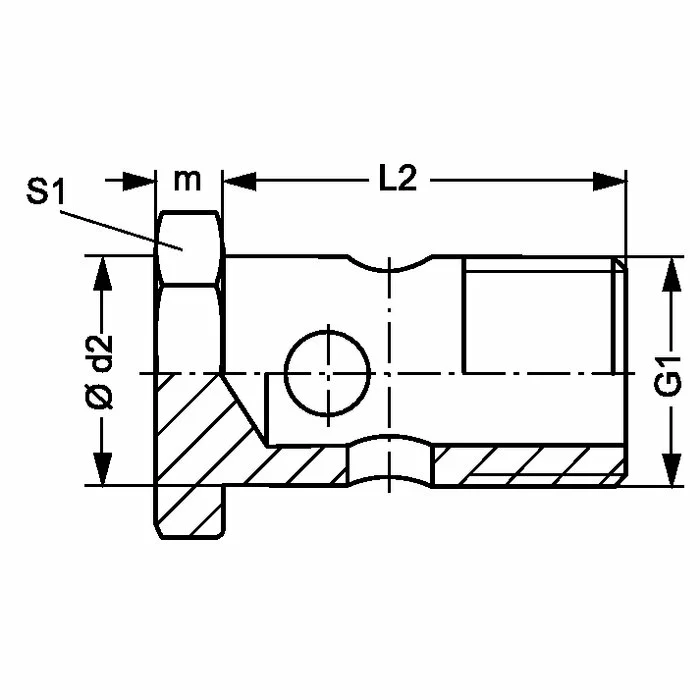

Наименование | G1 | Ø d2 mm |
L2 mm |
м mm |
S1 |
---|---|---|---|---|---|
HS R 1/8 | G 1/8" -28 | 9.9 | 19.0 | 5 | 14 |
HS R 1/4 | G 1/4" -19 | 13.1 | 25.5 | 5 | 17 |
HS R 3/8 | G 3/8" -19 | 16.6 | 31.0 | 7 | 22 |
HS R 1/2 | G 1/2" -14 | 20.9 | 40.0 | 8 | 27 |
HS R 5/8 | G 5/8" -14 | 22.9 | 47.0 | 9 | 32 |
HS R 3/4 | G 3/4" -14 | 26.4 | 47.0 | - | 32 |
HS R 1 | G 1" -11 | 33.2 | 58.0 | 10 | 41 |
