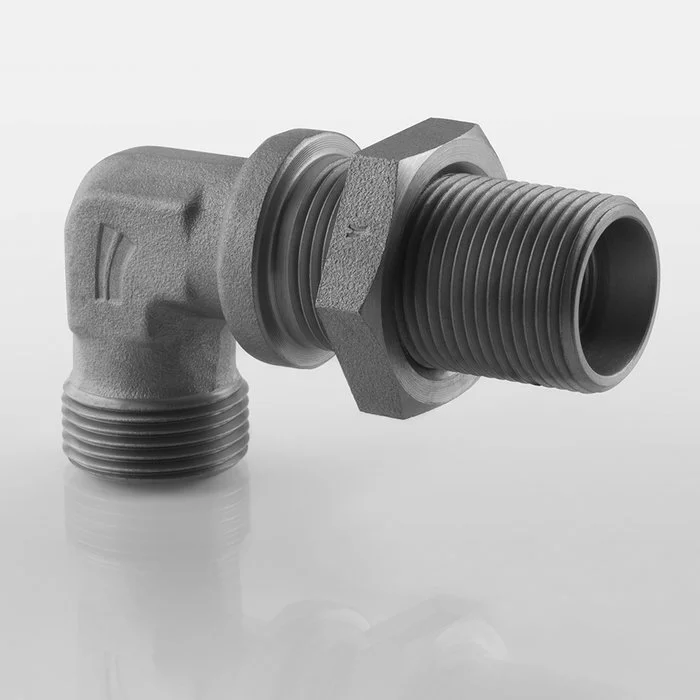

Переборочное резьбовое соединение, угол 90° - XSW

Код товара: 678810060
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1 + 2

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1 + 2

Внутренний конус 24°

Модель

Переборочное резьбовое соединение

Конструкция

Угол 90°

_____

DIN 2353
ISO 8434-1

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Изделие

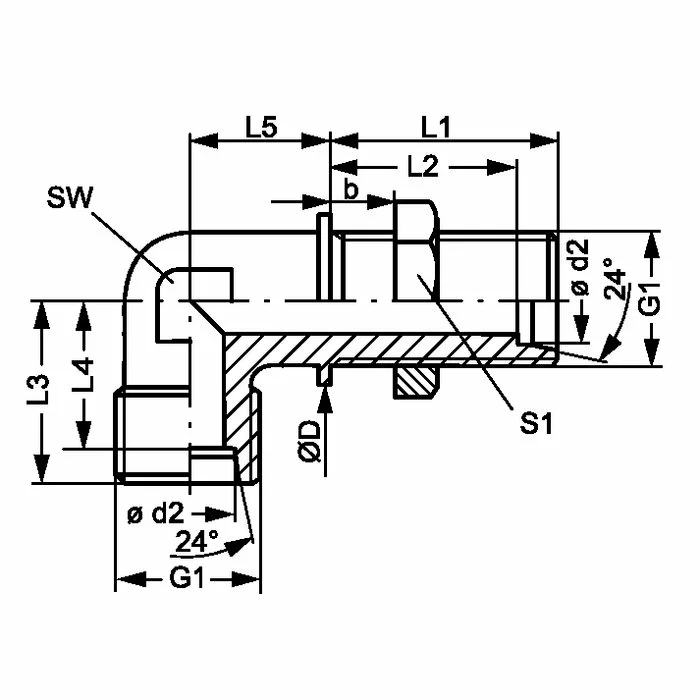

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 Ø D
mm		 b
mm		 L1
mm		 L2
mm		 L3
mm		 L4
mm		 L5
mm		 SW
mm		 S1
XSW NW 04 HL L PN 315 6 M 12 x 1,5 17 16 34 27.0 19 12.0 14 12 17
XSW NW 06 HL L PN 315 8 M 14 x 1.5 19 16 34 27.0 21 14.0 17 12 19
XSW NW 08 HL L PN 315 10 M 16 x 1.5 22 16 35 28.0 22 15.0 18 14 22
XSW NW 10 HL L PN 315 12 M 18 x 1,5 24 16 36 29.0 24 17.0 20 17 24
XSW NW 13 HL L PN 315 15 M 22 x 1.5 27 16 38 31.0 28 21.0 23 19 30
XSW NW 16 HL L PN 315 18 M 26 x 1,5 32 16 40 32.5 31 23.5 24 24 36
XSW NW 20 HL L PN 160 22 M 30 x 2 36 16 42 34.5 35 27.5 30 27 41
XSW NW 25 HL L PN 160 28 M 36 x 2 42 16 43 35.5 38 30.5 34 36 46
XSW NW 32 HL L PN 160 35 M 45 x 2 50 16 47 36.5 45 34.5 39 41 55
XSW NW 40 HL L PN 160 42 M 52 x 2 60 16 47 36.0 51 40.0 43 50 65
XSW NW 03 HS S PN 630 6 M 14 x 1.5 19 16 36 29.0 23 16.0 17 12 19
XSW NW 04 HS S PN 630 8 M 16 x 1.5 22 16 36 29.0 24 17.0 18 14 22
XSW NW 06 HS S PN 630 10 M 18 x 1,5 24 16 16 29.5 25 17.5 20 17 24
XSW NW 08 HS S PN 630 12 M 20 x 1.5 27 16 38 30.5 29 21.5 21 17 27
XSW NW 10 HS S PN 630 14 M 22 x 1.5 27 16 40 32.0 30 22.0 23 19 30
XSW NW 13 HS S PN 400 16 M 24 x 1.5 30 16 40 31.5 33 24.5 24 24 32
XSW NW 16 HS S PN 400 20 M 30 x 2 36 16 44 33.5 37 26.5 30 27 41
XSW NW 20 HS S PN 400 25 M 36 x 2 42 16 47 35.0 42 30.0 34 36 46
XSW NW 25 HS S PN 400 30 M 42 x 2 50 16 51 37.5 49 35.5 39 41 50
XSW NW 32 HS S PN 315 38 M 52 x 2 60 16 53 37.0 57 41.0 43 50 65
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
