Область применения
Для пневмосистем, вакуумного оборудования и пищевой промышленности
Соединение 1 + 2
Вставная втулка
Конструкция
прямые
Модель

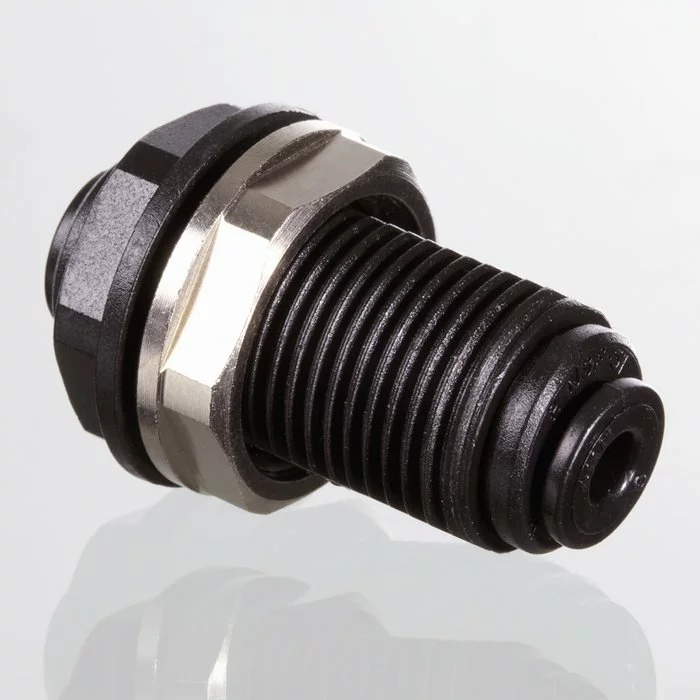

Переборочный вставной соединитель
Цвет
черный
Рабочие среды
Воздух
Жидкие среды
Инертные газы, например, N2/CO2
Материал
Корпус из сополимера ацеталя; кольцо круглого сечения из нитрила

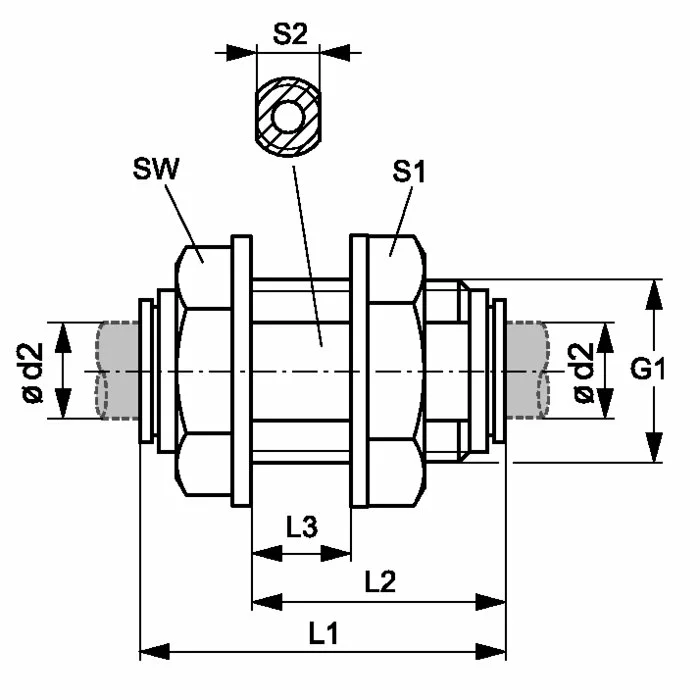

| Наименование | Ø d2 mm |
G1 | L1 mm |
L2 mm |
L3 mm |
S1 | S2 | SW mm |
|---|---|---|---|---|---|---|---|---|
| JG 12 04 E | 4 | G 3/8" -19 | 35 | 25 | 13.5 | 20 | 15 | 19 |
| JG 12 05 E | 5 | G 3/8" -19 | 35 | 25 | 13.5 | 20 | 15 | 19 |
| JG 12 06 E | 6 | G 3/8" -19 | 34 | 25 | 13.5 | 20 | 15 | 19 |
| JG 12 08 E | 8 | G 1/2" -14 | 40 | 29 | 16.0 | 25 | 20 | 22 |
| JG 12 10 E | 10 | G 1/2" -14 | 41 | 29 | 16.0 | 25 | 20 | 22 |
| JG 12 12 E | 12 | G 3/4" -14 | 52 | 38 | 22.5 | 32 | 24 | 28 |
