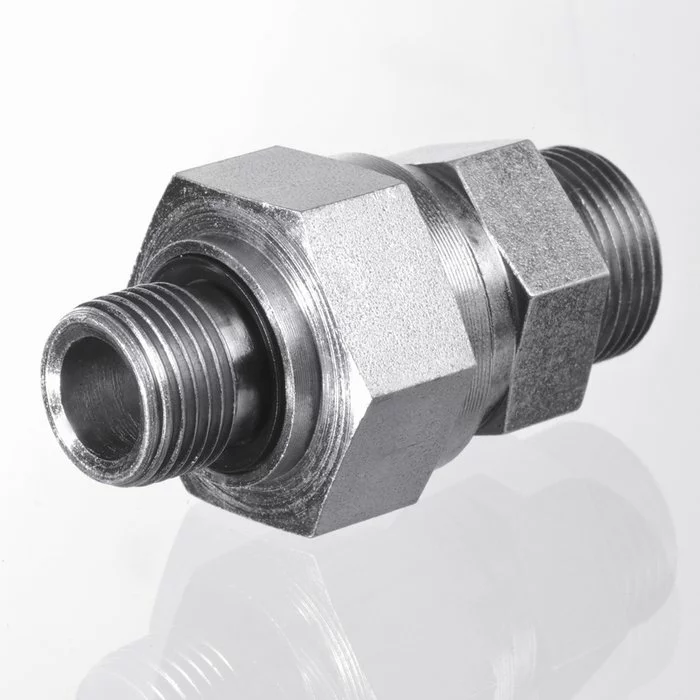

Обратный клапан, ввертное соединение - XHZM ED

Код товара: 678859452
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1

Форма E

Соединение 2

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2

Внутренний конус 24°

_____

DIN 3865

Модель

Обратный клапан, ввертное соединение

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Описание

Направление потока к ввертной цапфе


Изделие

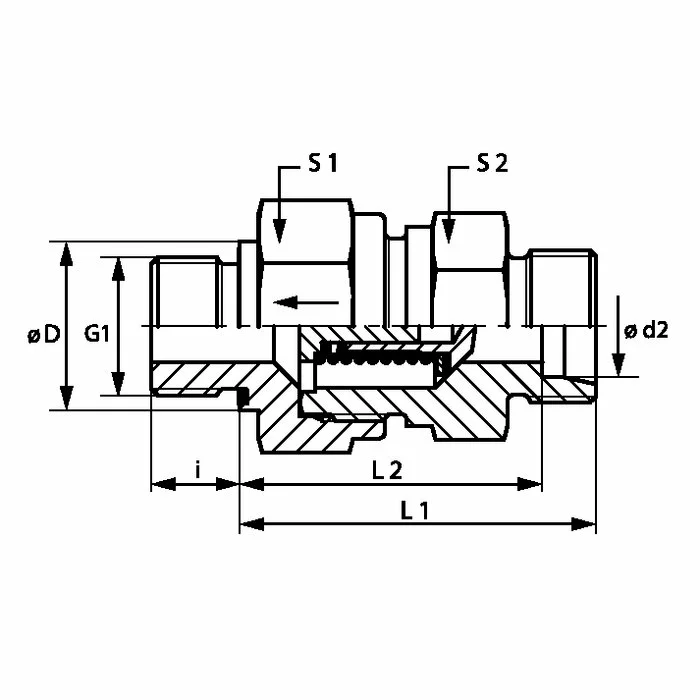

Наименование Давление реагирования Серия Рабочее давление, бар Ø d2
mm		 G1 Ø D
mm		 i
mm		 L1
mm		 L2
mm		 S1 S2
XHZM NW 04 HL ED ок. 1 бар L PN 250 6 M 10 x 1 14 8 33.5 26.5 17 17
XHZM NW 06 HL ED ок. 1 бар L PN 250 8 M 12 x 1,5 - 12 33.5 28.5 19 19
XHZM NW 08 HL ED ок. 1 бар L PN 250 10 M 14 x 1.5 - 12 45.5 38.5 24 22
XHZM NW 10 HL ED ок. 1 бар L PN 250 12 M 16 x 1.5 - 12 47.5 40.5 30 27
XHZM NW 13 HL ED ок. 1 бар L PN 250 15 M 18 x 1,5 - 12 49.5 42.5 32 27
XHZM NW 16 HL ED ок. 1 бар L PN 160 18 M 22 x 1.5 - 14 55.5 48.0 36 36
XHZM NW 20 HL ED ок. 1 бар L PN 160 22 M 26 x 1,5 - 16 63.5 56.0 46 41
XHZM NW 25 HL ED ок. 1 бар L PN 100 28 M 33 x 2 - 18 71.5 64.0 55 50
XHZM NW 32 HL ED ок. 1 бар L PN 100 35 M 42 x 2 - 20 80.5 70.0 60 60
XHZM NW 40 HL ED ок. 1 бар L PN 100 42 M 48 x 2 - 22 81.5 70.5 70 65
XHZM NW 03 HS ED ок. 1 бар S PN 400 6 M 12 x 1,5 - 12 38.5 31.5 19 19
XHZM NW 04 HS ED ок. 1 бар S PN 400 8 M 14 x 1.5 - 12 38.5 31.5 19 19
XHZM NW 06 HS ED ок. 1 бар S PN 400 10 M 16 x 1.5 - 12 45.5 38.0 24 22
XHZM NW 08 HS ED ок. 1 бар S PN 400 12 M 18 x 1,5 - 12 48.5 41.0 27 24
XHZM NW 10 HS ED ок. 1 бар S PN 315 14 M 20 x 1.5 - 14 51.5 43.5 32 27
XHZM NW 13 HS ED ок. 1 бар S PN 315 16 M 22 x 1.5 - 14 54.5 46.0 36 32
XHZM NW 16 HS ED ок. 1 бар S PN 250 20 M 27 x 2 - 16 60.5 50.0 46 41
XHZM NW 20 HS ED ок. 1 бар S PN 250 25 M 33 x 2 - 18 66.5 54.5 50 46
XHZM NW 25 HS ED ок. 1 бар S PN 250 30 M 42 x 2 - 20 77.5 64.0 60 60
XHZM NW 32 HS ED ок. 1 бар S PN 250 38 M 48 x 2 - 22 87.5 71.5 70 65
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
