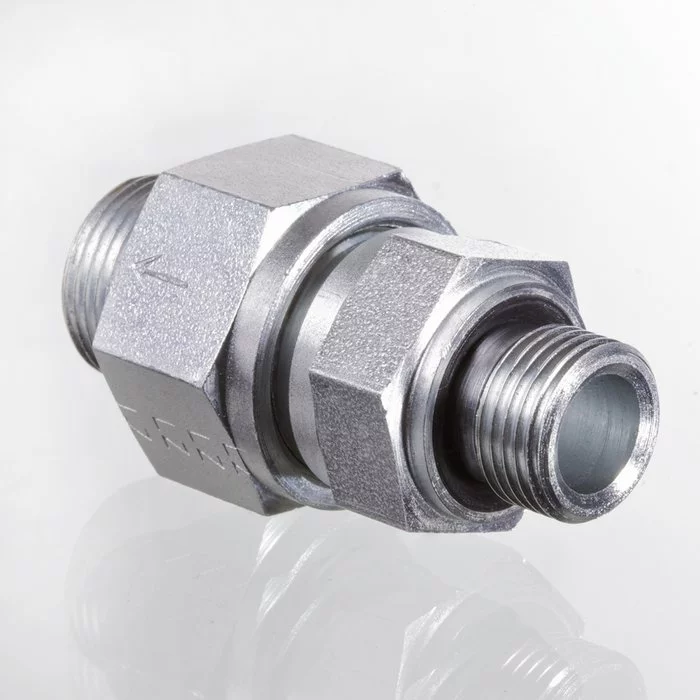

Обратный клапан, ввертное соединение - XHVR ED

Код товара: 678859802
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Наружная резьба BSP, цилиндрическая

Форма уплотнения 1

Форма E

Соединение 2

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2

Внутренний конус 24°

_____

DIN 3865

Конструкция

прямые

Модель

Обратный клапан, ввертное соединение

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Описание

Направление потока от ввертной цапфы


Изделие

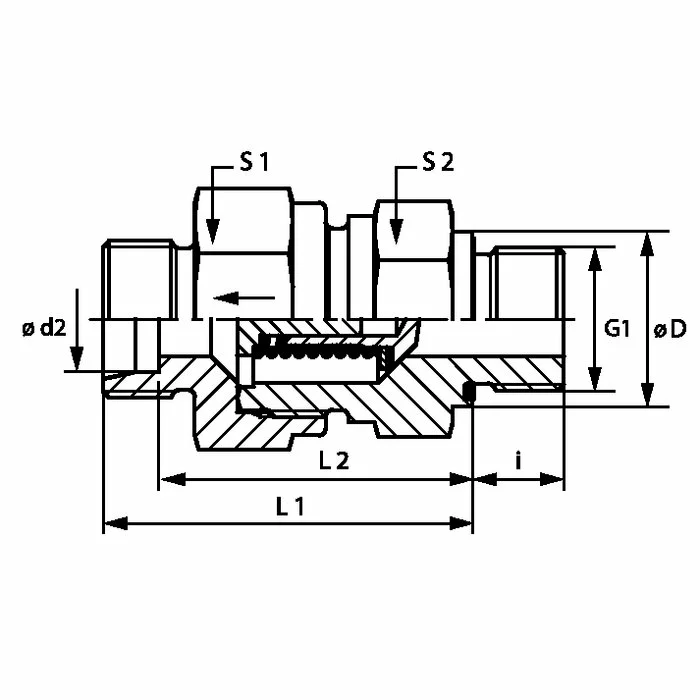

Наименование Давление реагирования Серия Рабочее давление, бар Ø d2
mm		 G1 Ø D
mm		 i
mm		 L1
mm		 L2
mm		 S1 S2
XHVR NW 04 HL ED ок. 1 бар L PN 250 6 G 1/8" -28 14 8 35.0 28.0 17 17
XHVR NW 06 HL ED ок. 1 бар L PN 250 8 G 1/4" -19 19 12 37.0 30.0 19 19
XHVR NW 08 HL ED ок. 1 бар L PN 250 10 G 1/4" -19 19 12 45.5 38.5 22 24
XHVR NW 10 HL ED ок. 1 бар L PN 250 12 G 3/8" -19 22 12 49.5 42.5 30 27
XHVR NW 13 HL ED ок. 1 бар L PN 250 15 G 1/2" -14 27 14 52.5 45.5 32 27
XHVR NW 16 HL ED ок. 1 бар L PN 160 18 G 1/2" -14 27 14 57.5 50.0 36 36
XHVR NW 20 HL ED ок. 1 бар L PN 160 22 G 3/4" -14 32 16 62.5 55.0 46 41
XHVR NW 25 HL ED ок. 1 бар L PN 100 28 G 1" -11 40 18 70.5 63.0 55 50
XHVR NW 32 HL ED ок. 1 бар L PN 100 35 G 1.1/4" -11 50 20 79.5 69.0 60 60
XHVR NW 40 HL ED ок. 1 бар L PN 100 42 G 1.1/2" -11 55 22 79.5 68.5 70 65
XHVR NW 03 HS ED ок. 1 бар S PN 400 6 G 1/4" -19 19 12 38.5 31.5 19 19
XHVR NW 04 HS ED ок. 1 бар S PN 400 8 G 1/4" -19 19 12 38.5 31.5 19 19
XHVR NW 06 HS ED ок. 1 бар S PN 400 10 G 3/8" -19 22 12 45.5 38.0 24 22
XHVR NW 08 HS ED ок. 1 бар S PN 400 12 G 3/8" -19 22 12 48.5 41.0 27 24
XHVR NW 10 HS ED ок. 1 бар S PN 315 14 G 1/2" -14 27 14 52.5 44.5 32 27
XHVR NW 13 HS ED ок. 1 бар S PN 315 16 G 1/2" -14 27 14 56.5 48.0 36 32
XHVR NW 16 HS ED ок. 1 бар S PN 250 20 G 3/4" -14 32 16 62.5 52.0 46 41
XHVR NW 20 HS ED ок. 1 бар S PN 250 25 G 1" -11 40 18 66.5 54.5 50 46
XHVR NW 25 HS ED ок. 1 бар S PN 250 30 G 1.1/4" -11 50 20 77.5 64.0 60 60
XHVR NW 32 HS ED ок. 1 бар S PN 250 38 G 1.1/2" -11 55 22 85.5 69.5 70 65
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
