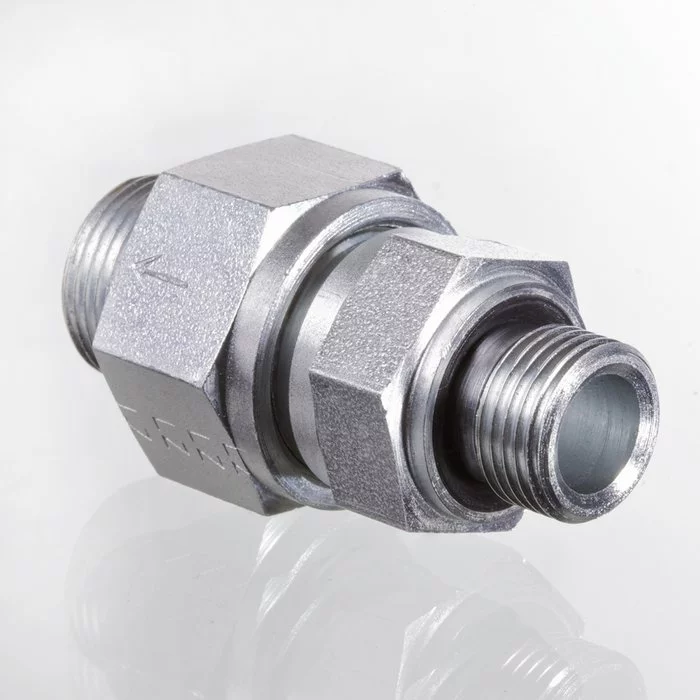

Обратный клапан, ввертное соединение - XHVM ED

Код товара: 678860355
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1

Форма E

Соединение 2

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 2

Внутренний конус 24°

_____

DIN 3865

Модель

Обратный клапан, ввертное соединение

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

Сталь

Защита поверхности

Гальваническое покрытие


Описание

Направление потока от ввертной цапфы


Изделие

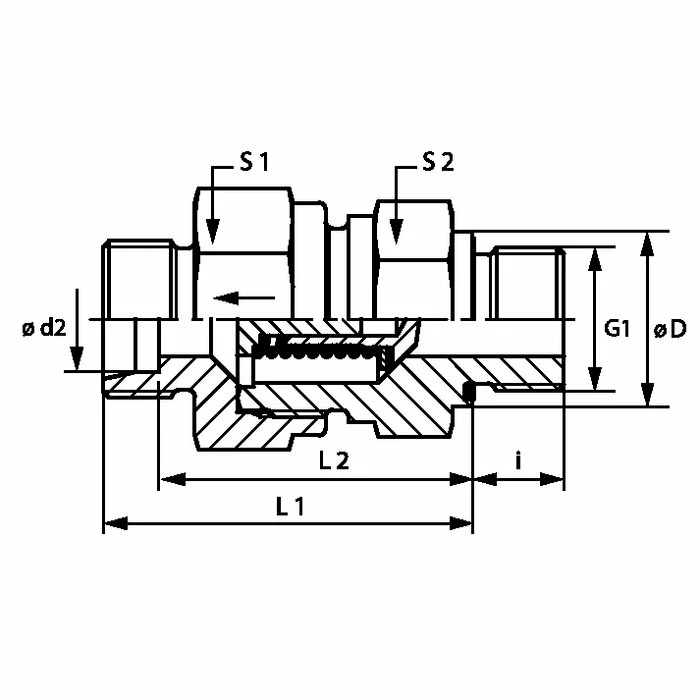

Наименование Давление реагирования Серия Рабочее давление, бар Ø d2
mm		 G1 Ø D
mm		 i
mm		 L1
mm		 L2
mm		 S1 S2
XHVM NW 04 HL ED ок. 1 бар L PN 250 6 M 10 x 1 14 8 35.0 28.0 17 17
XHVM NW 06 HL ED ок. 1 бар L PN 250 8 M 12 x 1,5 17 12 36.0 29.0 19 19
XHVM NW 08 HL ED ок. 1 бар L PN 250 10 M 14 x 1.5 19 12 45.5 38.5 24 22
XHVM NW 10 HL ED ок. 1 бар L PN 250 12 M 16 x 1.5 22 12 49.5 42.5 30 27
XHVM NW 13 HL ED ок. 1 бар L PN 250 15 M 18 x 1,5 24 12 52.5 45.5 32 27
XHVM NW 16 HL ED ок. 1 бар L PN 160 18 M 22 x 1.5 27 14 57.5 50.0 36 36
XHVM NW 20 HL ED ок. 1 бар L PN 160 22 M 26 x 1,5 32 16 62.5 55.0 46 41
XHVM NW 25 HL ED ок. 1 бар L PN 100 28 M 33 x 2 40 18 70.5 63.0 55 50
XHVM NW 32 HL ED ок. 1 бар L PN 100 35 M 42 x 2 50 20 79.5 69.0 60 60
XHVM NW 40 HL ED ок. 1 бар L PN 100 42 M 48 x 2 55 22 79.5 68.5 70 65
XHVM NW 03 HS ED ок. 1 бар S PN 400 6 M 12 x 1,5 17 12 38.5 31.5 19 19
XHVM NW 04 HS ED ок. 1 бар S PN 400 8 M 14 x 1.5 19 12 38.5 31.5 19 19
XHVM NW 06 HS ED ок. 1 бар S PN 400 10 M 16 x 1.5 22 12 45.5 38.0 24 22
XHVM NW 08 HS ED ок. 1 бар S PN 400 12 M 18 x 1,5 24 12 48.5 41.0 27 24
XHVM NW 10 HS ED ок. 1 бар S PN 315 14 M 20 x 1.5 26 14 52.5 44.5 32 27
XHVM NW 13 HS ED ок. 1 бар S PN 315 16 M 22 x 1.5 27 14 56.5 48.0 36 32
XHVM NW 16 HS ED ок. 1 бар S PN 250 20 M 27 x 2 32 16 62.5 52.0 46 41
XHVM NW 20 HS ED ок. 1 бар S PN 250 25 M 33 x 2 40 18 66.5 54.5 50 46
XHVM NW 25 HS ED ок. 1 бар S PN 250 30 M 42 x 2 50 20 77.5 64.0 60 60
XHVM NW 32 HS ED ок. 1 бар S PN 250 38 M 48 x 2 55 22 85.5 69.5 70 65
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
