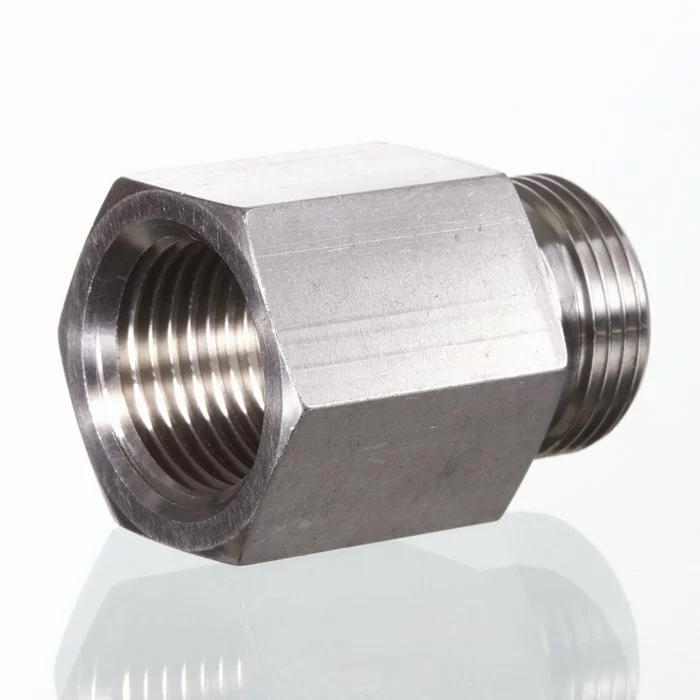

Навинчиваемое резьбовое соединение - XGAN VA

Код товара: 678824347
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Внутренняя резьба NPT

Форма уплотнения 1

Резьбовое уплотнение

Форма уплотнения 2

Внутренний конус 24°

Модель

Навинчиваемое резьбовое соединение

Соединение 2

Метрическая наружная резьба, цилиндрическая

Конструкция

прямые

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

нержавеющая сталь


Изделие

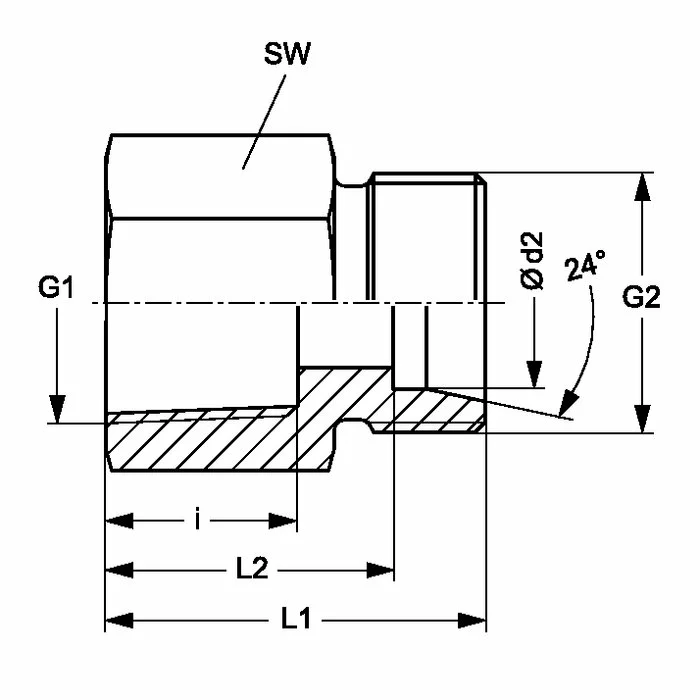

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 i
mm		 L1
mm		 L2
mm		 SW
mm
XGAN NW 04 HL VA L PN 315 6 1/8" -27 NPT M 12 x 1,5 11.6 26.0 19.0 14
XGAN NW 04 HL 1/4 VA L PN 315 6 1/4" -18 NPT M 12 x 1,5 16.4 30.5 23.5 19
XGAN NW 06 HL VA L PN 315 8 1/4" -18 NPT M 14 x 1.5 16.4 30.5 23.5 19
XGAN NW 08 HL VA L PN 315 10 1/4" -18 NPT M 16 x 1.5 16.4 31.0 24.0 19
XGAN NW 08 HL 1/2 VA L PN 315 10 1/2" -14 NPT M 16 x 1.5 22.6 39.0 32.0 27
XGAN NW 10 HL 1/4 VA L PN 315 12 1/4" -18 NPT M 18 x 1,5 16.4 31.0 24.0 19
XGAN NW 10 HL VA L PN 315 12 3/8" -18 NPT M 18 x 1,5 17.4 34.0 27.0 24
XGAN NW 10 HL 1/2 VA L PN 315 12 1/2" -14 NPT M 18 x 1,5 22.6 39.0 32.0 27
XGAN NW 13 HL VA L PN 315 15 1/2" -14 NPT M 22 x 1.5 22.6 40.0 33.0 27
XGAN NW 16 HL VA L PN 315 18 1/2" -14 NPT M 26 x 1,5 22.6 40.0 32.5 27
XGAN NW 20 HL VA L PN 160 22 3/4" -14 NPT M 30 x 2 23.1 43.0 35.5 36
XGAN NW 25 HL VA L PN 160 28 1" -11.5 NPT M 36 x 2 27.8 48.0 40.5 41
XGAN NW 32 HL VA L PN 160 35 1.1/4" -11.5 NPT M 45 x 2 28.3 51.0 40.5 55
XGAN NW 40 HL VA L PN 160 42 1.1/2" -11.5 NPT M 52 x 2 28.3 53.0 42.0 60
XGAN NW 03 HS VA S PN 630 6 1/4" -18 NPT M 14 x 1.5 16.4 33.0 26.0 19
XGAN NW 04 HS VA S PN 630 8 1/4" -18 NPT M 16 x 1.5 16.4 33.0 26.0 19
XGAN NW 06 HS VA S PN 630 10 3/8" -18 NPT M 18 x 1,5 17.4 35.0 27.0 24
XGAN NW 08 HS VA S PN 630 12 3/8" -18 NPT M 20 x 1.5 17.4 35.0 27.5 24
XGAN NW 08 HS 1/2 VA S PN 630 12 1/2" -14 NPT M 20 x 1.5 22.6 41.0 33.5 27
XGAN NW 10 HS VA S PN 630 14 1/2" -14 NPT M 22 x 1.5 22.6 43.0 35.0 27
XGAN NW 13 HS VA S PN 400 16 1/2" -14 NPT M 24 x 1.5 22.6 43.0 34.5 27
XGAN NW 16 HS VA S PN 400 20 3/4" -14 NPT M 30 x 2 23.1 46.0 35.5 36
XGAN NW 20 HS VA S PN 400 25 1" -11.5 NPT M 36 x 2 27.8 53.0 41.0 41
XGAN NW 25 HS VA S PN 400 30 1.1/4" -11.5 NPT M 42 x 2 28.3 57.0 43.5 55
XGAN NW 32 HS VA S PN 315 38 1.1/2" -11.5 NPT M 52 x 2 28.3 59.0 43.0 60
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
