Навинчиваемое резьбовое соединение - XGAM VA

Код товара: 678823983
Наличие:
Нет в наличии
Цена:
1,00 грн./шт

Свойства

Соединение 1

Метрическая внутренняя резьба, цилиндрическая

Форма уплотнения 1

Форма А

Форма уплотнения 2

Внутренний конус 24°

Модель

Навинчиваемое резьбовое соединение

Соединение 2

Метрическая наружная резьба, цилиндрическая

Конструкция

прямые

_____

DIN 2353
ISO 8434-1

Комплект поставки

Штуцер (без накидной гайки и режущего кольца)

Материал

нержавеющая сталь


Изделие

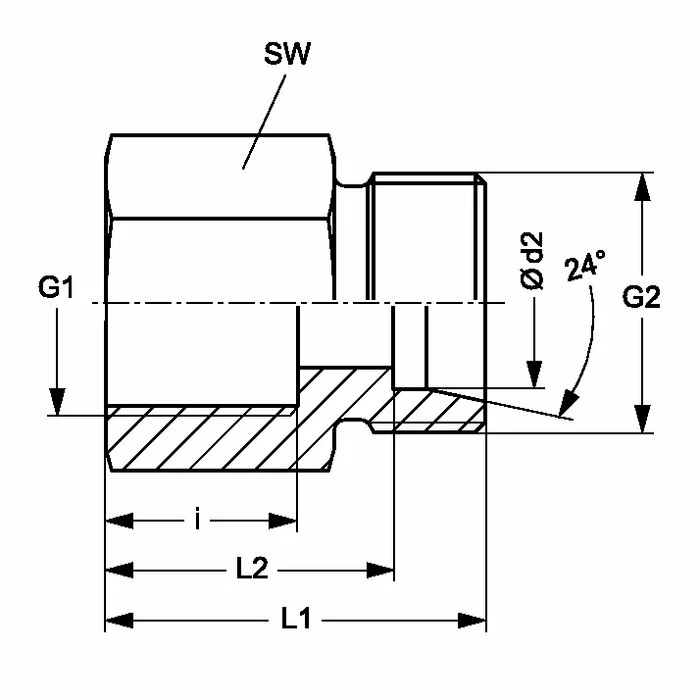

Наименование Серия Рабочее давление, бар Ø d2
mm		 G1 G2 i
mm		 L1
mm		 L2
mm		 SW
mm
XGAM NW 04 HL VA L PN 315 6 M 10 x 1 M 12 x 1,5 12.5 26.5 19.5 14
XGAM NW 06 HL VA L PN 315 8 M 12 x 1,5 M 14 x 1.5 17.0 31.0 24.0 17
XGAM NW 08 HL VA L PN 315 10 M 14 x 1.5 M 16 x 1.5 17.0 32.0 25.0 19
XGAM NW 10 HL VA L PN 315 12 M 16 x 1.5 M 18 x 1,5 17.0 33.0 26.0 22
XGAM NW 10 HL 18 VA L PN 315 12 M 18 x 1,5 M 18 x 1,5 17.0 33.0 26.0 22
XGAM NW 13 HL VA L PN 315 15 M 18 x 1,5 M 22 x 1.5 17.0 34.0 27.0 24
XGAM NW 16 HL VA L PN 315 18 M 22 x 1.5 M 26 x 1,5 19.0 36.0 28.5 27
XGAM NW 20 HL VA L PN 160 22 M 26 x 1,5 M 30 x 2 21.0 41.0 33.5 32
XGAM NW 25 HL VA L PN 160 28 M 33 x 2 M 36 x 2 24.0 44.0 36.5 41
XGAM NW 32 HL VA L PN 160 35 M 42 x 2 M 45 x 2 26.0 49.0 38.5 50
XGAM NW 40 HL VA L PN 160 42 M 48 x 2 M 52 x 2 28.0 51.0 40.0 55
XGAM NW 03 HS VA S PN 630 6 M 12 x 1,5 M 14 x 1.5 17.0 33.0 26.0 17
XGAM NW 04 HS VA S PN 630 8 M 14 x 1.5 M 16 x 1.5 17.0 33.0 26.0 19
XGAM NW 06 HS VA S PN 630 10 M 16 x 1.5 M 18 x 1,5 17.0 34.0 26.5 22
XGAM NW 08 HS VA S PN 630 12 M 18 x 1,5 M 20 x 1.5 17.0 34.0 26.5 24
XGAM NW 08 HS 20 VA S PN 400 12 M 20 x 1.5 M 20 x 1.5 17.0 38.5 31.0 27
XGAM NW 10 HS VA S PN 630 14 M 20 x 1.5 M 22 x 1.5 19.0 38.5 31.0 27
XGAM NW 13 HS VA S PN 400 16 M 22 x 1.5 M 24 x 1.5 19.0 39.0 30.5 30
XGAM NW 16 HS VA S PN 400 20 M 27 x 2 M 30 x 2 22.0 45.0 34.5 36
XGAM NW 20 HS VA S PN 400 25 M 33 x 2 M 36 x 2 24.0 49.0 37.0 41
XGAM NW 25 HS VA S PN 400 30 M 42 x 2 M 42 x 2 26.0 55.0 41.5 55
XGAM NW 32 HS VA S PN 315 38 M 48 x 2 M 52 x 2 28.0 59.0 43.0 60
  • Дата публикации: 11.03.2021
  • Производитель: Hansa-Flex
